Paso 3: El amplificador

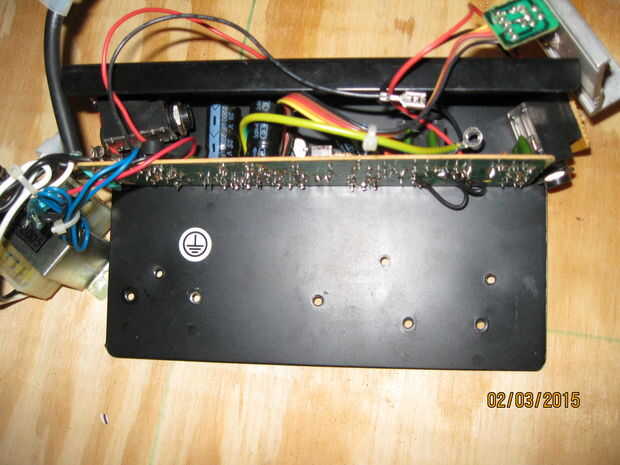

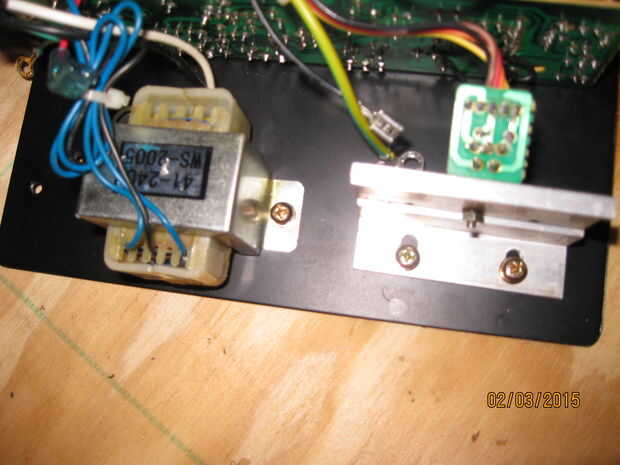

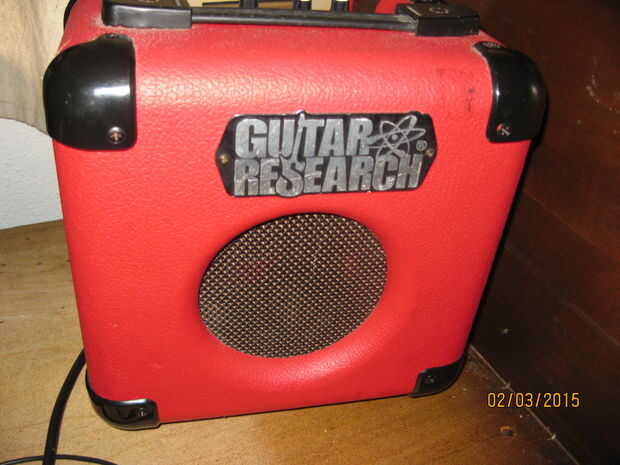

Cuando probé el Leslie utilicé este pequeño amplificador guitarra investigación para conducir el altavoz de Leslie. El amplificador sonaba masa de manera que lo hizo con su altavoz original. Decidí incorporar en mi diseño. Yo desmontar parcialmente el amplificador para quitar el chasis. Esta es la parte con los mandos y en él. En el interior se montan todas las piezas del amplificador a esta placa de acero doblada. Puesto que era realmente rayada y oxidada, decidí llevarlo aparte y pintarlo. Cuando la placa del chasis estaba vacía determina cómo sería montarlo al amplificador y donde quiero añadir nuevos componentes.

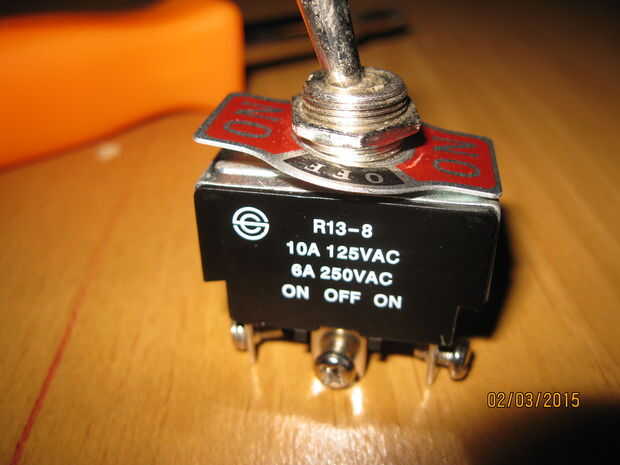

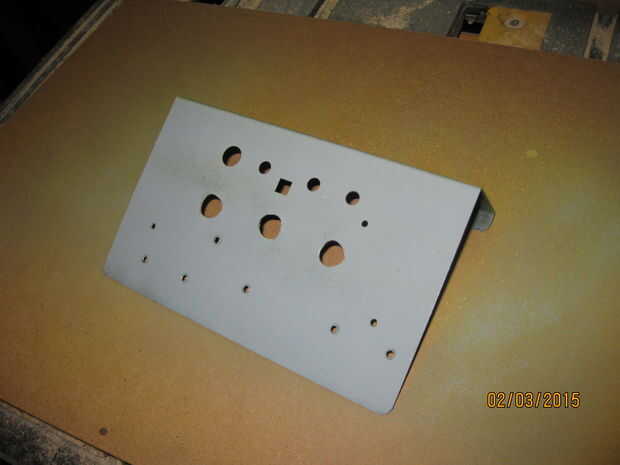

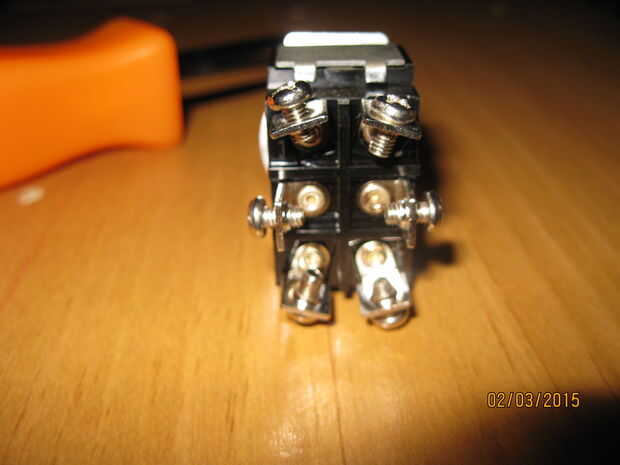

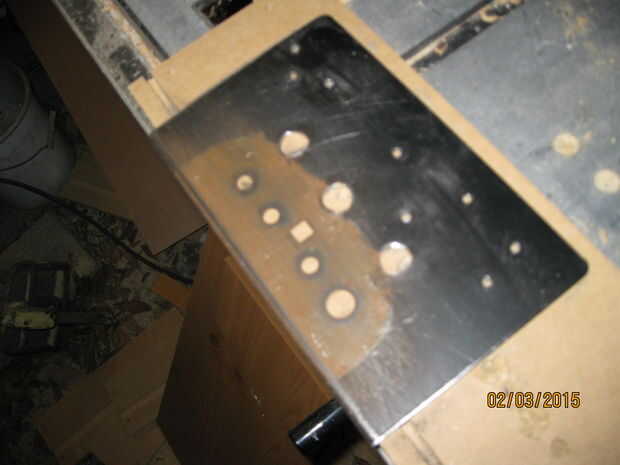

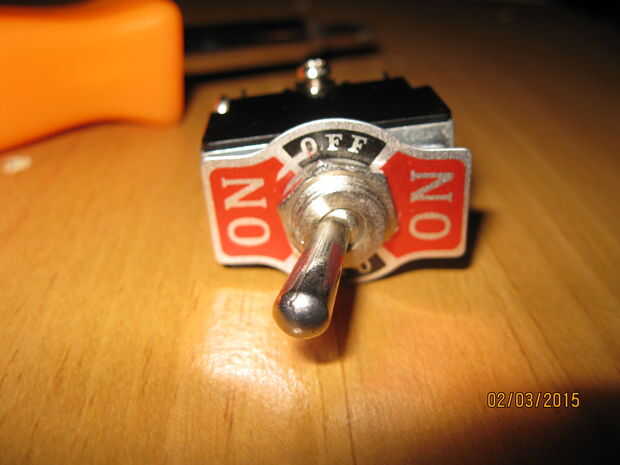

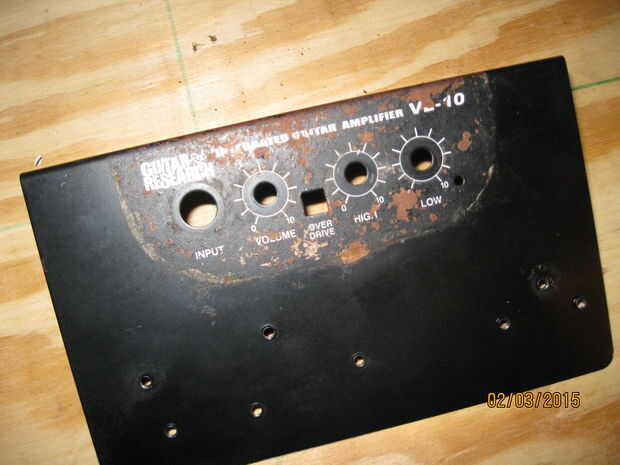

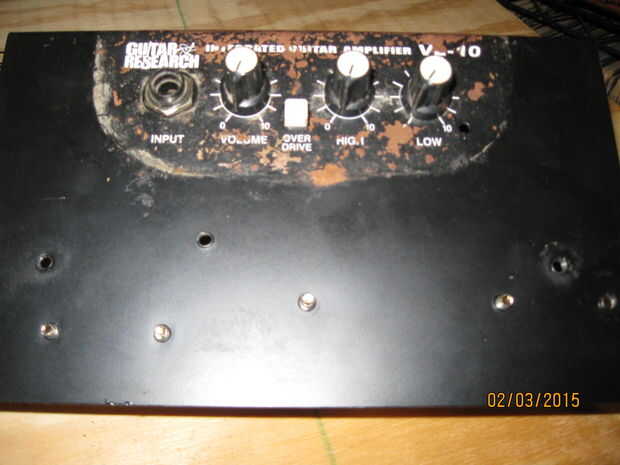

El chasis es una pieza de chapa de acero doblada en ángulo recto. Una cara tiene el enchufe de la entrada, la perilla de volumen, los controles de tono y la sobremarcha del interruptor. El interruptor de encendido, entrada auxiliar y auriculares enchufe estaban en la otra cara. Ya determiné que quería usar esa cara para montar el chasis en el amplificador que necesitaba para marcar y taladrar unos agujeros más en el otro lado. Necesitaba un agujero para la clavija de entrada auxiliar pero decidí omitir a los auriculares ya que no tiene el efecto Leslie. El interruptor original era cuadrado. Como hacer agujeros cuadrados en acero es un dolor en la, pero yo sólo reemplazó con un interruptor de servicio pesado. También debe agregar un interruptor de dos vías para el motor de Leslie. He marcado las nuevas posiciones y había perforado hacia fuera.

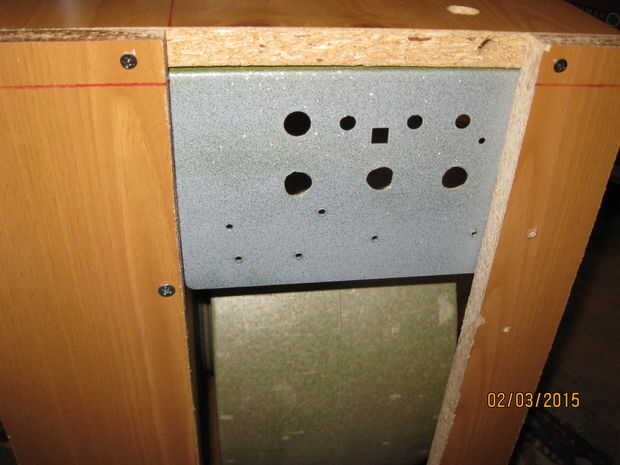

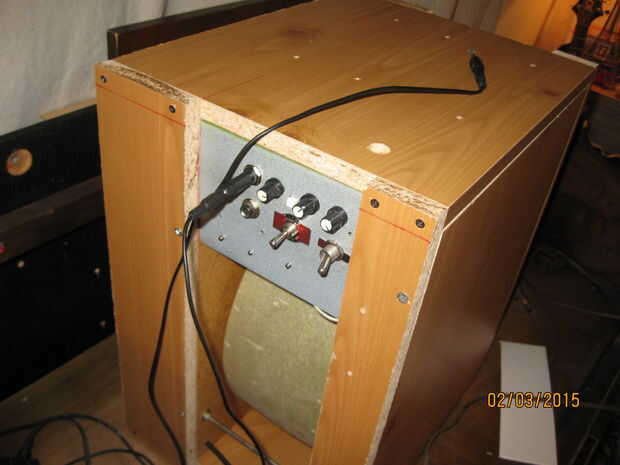

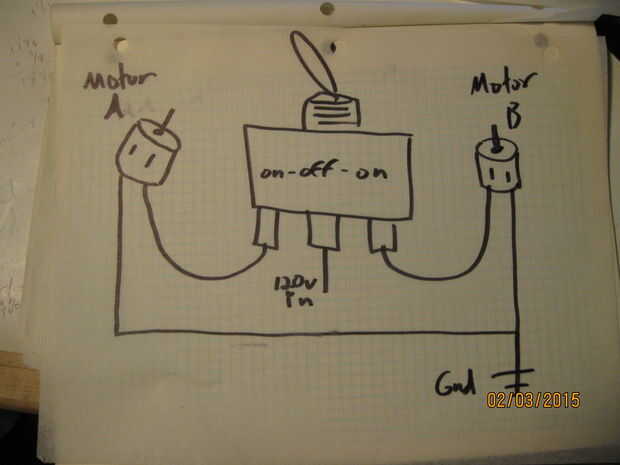

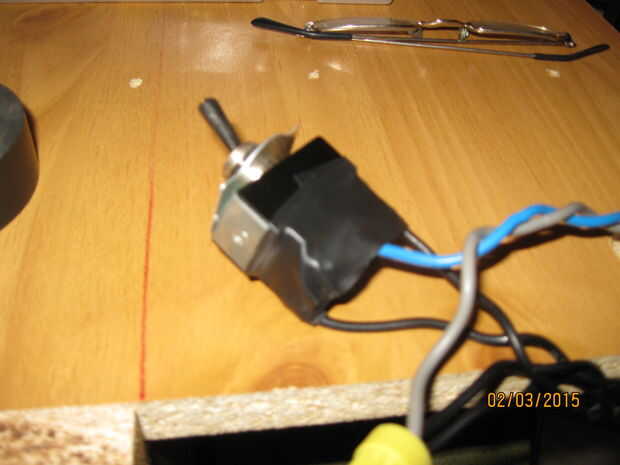

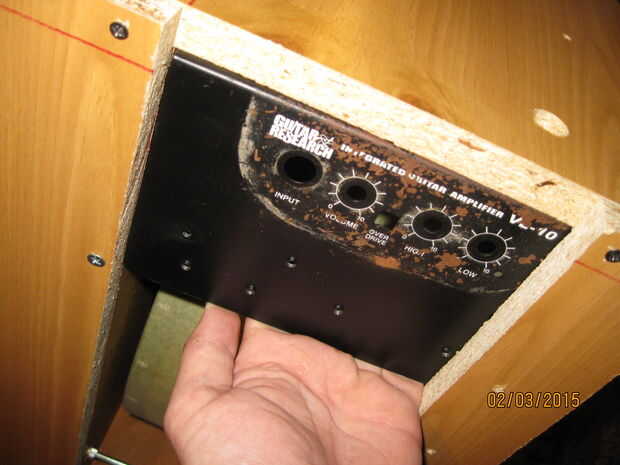

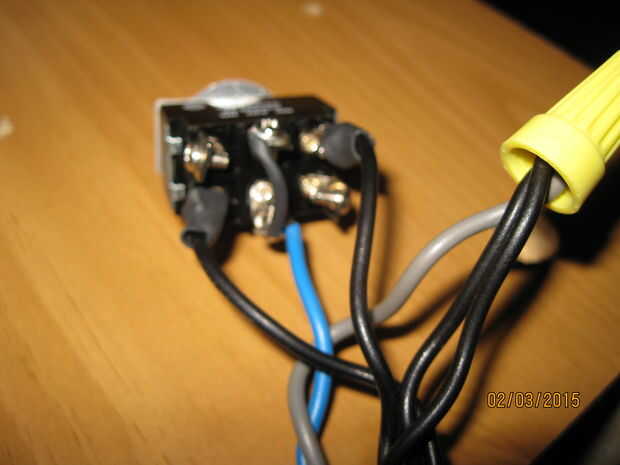

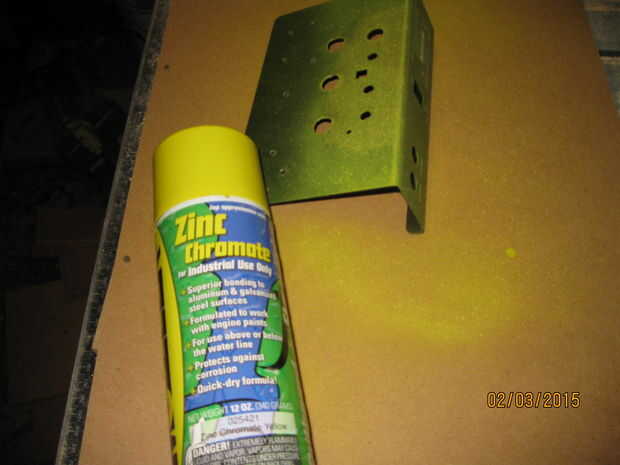

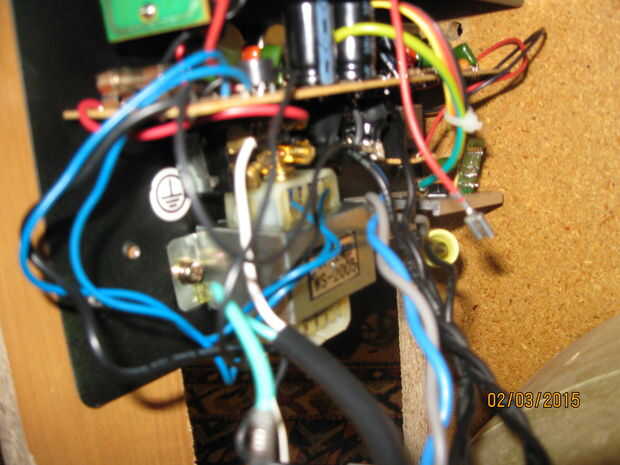

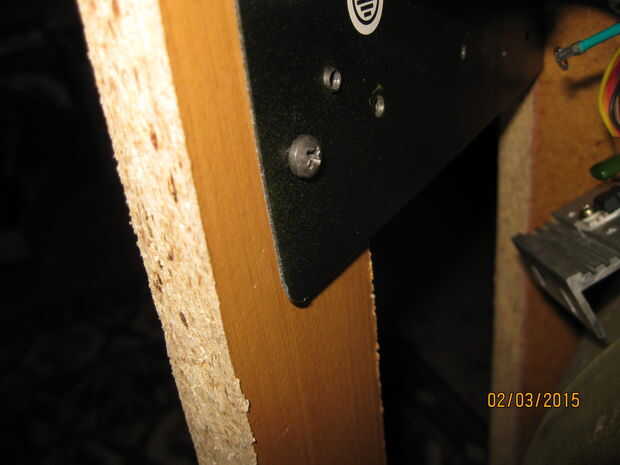

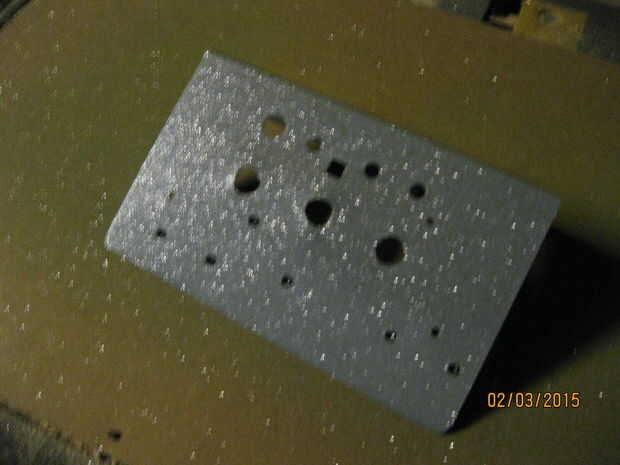

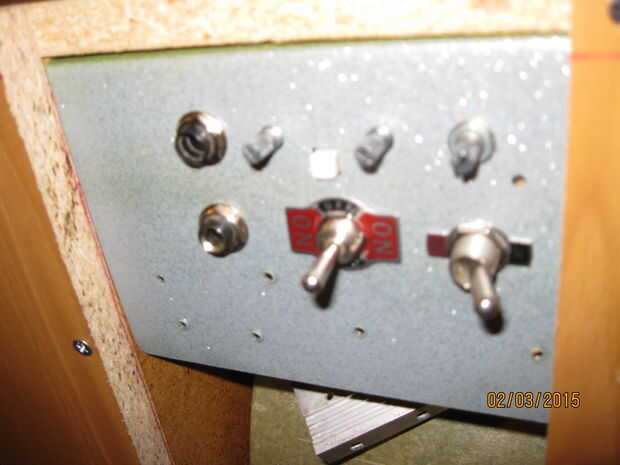

Me dieron la placa de un buen lijado y había pintado con imprimación de cromato de zinc. Seguí la imprimación con una capa de luz folled gris con pintura de purpurina plata Rustoleum y capa en la parte superior clara. Cuando la pintura estaba seca yo había montado en el gabinete. Antes de que podría volver a instalar los componentes del amplificador que necesitaba cablear el interruptor Leslie. Las fotos y el diagrama anterior explican mejor que palabras podrían. También reemplacé el original Plaza amp interruptor con un interruptor de palanca de eje redondo. Que hecho yo volver a instalar los componentes de amp y los nuevos switches en el chasis y empalmar la salida del amplificador a los cables del altavoz de Leslie.
