El Panel de remiendo POE (2 / 3 paso)

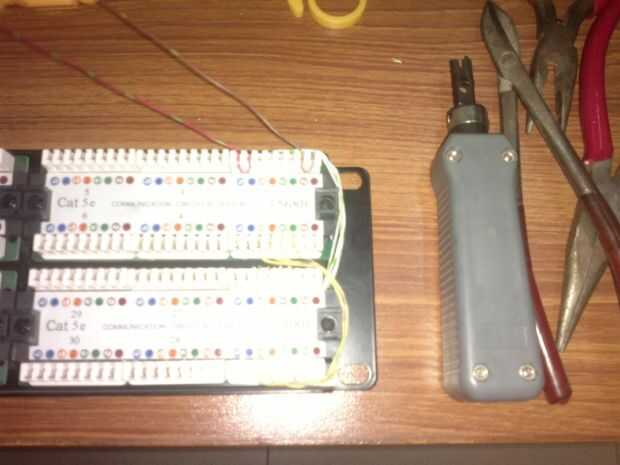

Paso 2: bobina

La bobina es muy simple. (ver también cuadro de intro)

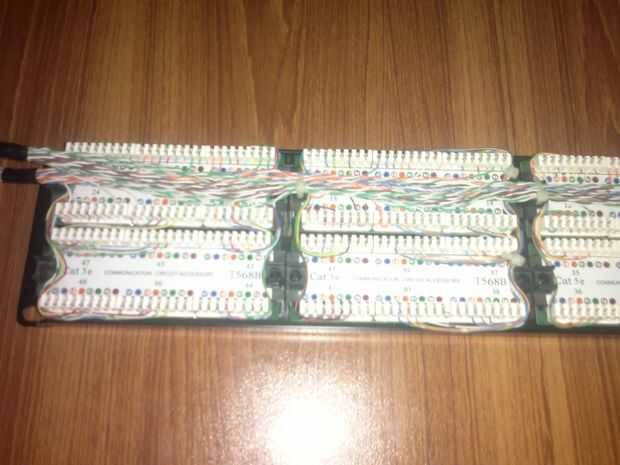

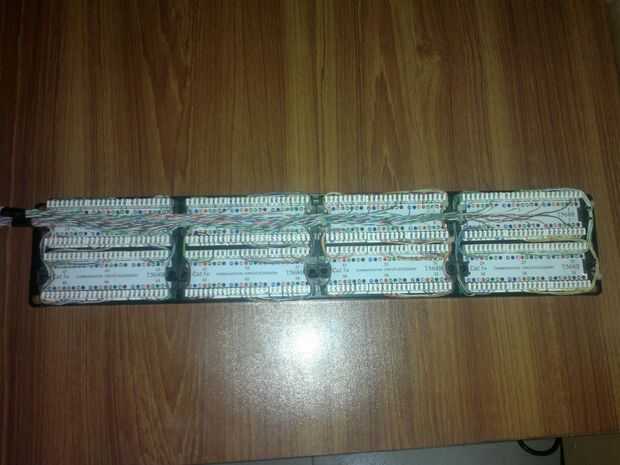

tiene a puerto LAN 1 puerto LAN 25, tan superior e inferiores puertos LAN hacen una pareja. Puerto LAN 1 es puerto de datos + alimentación así su 1,2,3,6 están conectados (parcheado) con puerto de LAN de 25 1,2,3,6. Mientras que el puerto LAN 1 4,5 + ve y 7,8 son conexiones - ve combinando el final (todos los 24 puertos) y al conector de poder femenino y lleva corriente al AP vía cable LAN solo.

El procedimiento es bastante simple pero desperdiciador de tiempo.
