El panel solar híbrido (fotovoltaico y térmico) (2 / 9 paso)

Paso 2: Construcción del sistema de intercambio de calor

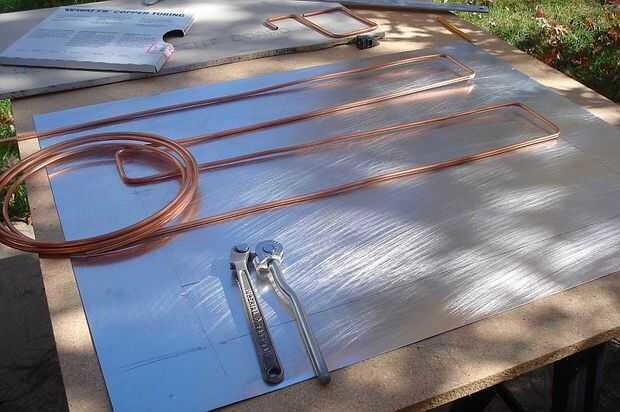

Foto 1: soldar 1/4"(~0.5 cm) tubo flexible de cobre a la placa de aluminio. La placa es de 0,80 m x 0,65 m. Usé unos 7 m de tubería. Asegúrese de que utilizar la herramienta adecuada para doblar la tubería para evitar pellizcar apagado! La placa otros cuesta alrededor de $10. El tubo de alrededor de $20.

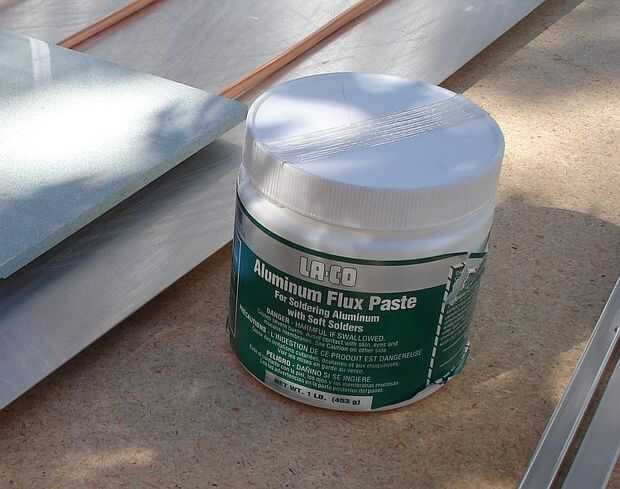

Foto 2: Pensé que era imposible soldar aluminio. Incorrecto! Necesita el flujo adecuado. Me compré este de McMaster-Carr para cerca de $30. Notas: 1) comprar un bote más pequeño, esta fue la manera más de necesario. 2) ser cuidado, esta materia es desagradable: tiene Fl y respirar sus vapores o tocar no se recomienda!

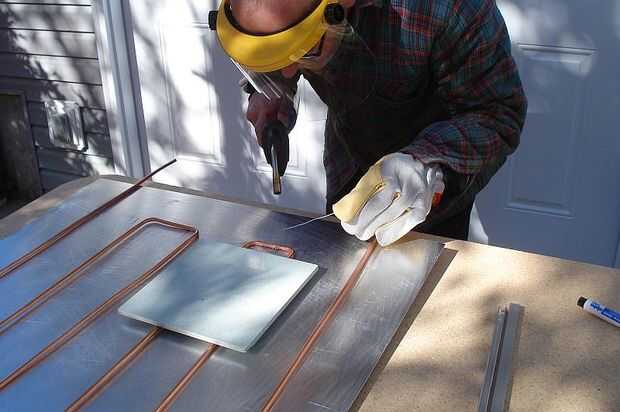

Foto 3: Aquí mi amigo Martin es soldar el tubo y la placa. Tenga en cuenta que trabajamos fuera, había una buena brisa y utilizamos algún tipo de protección!

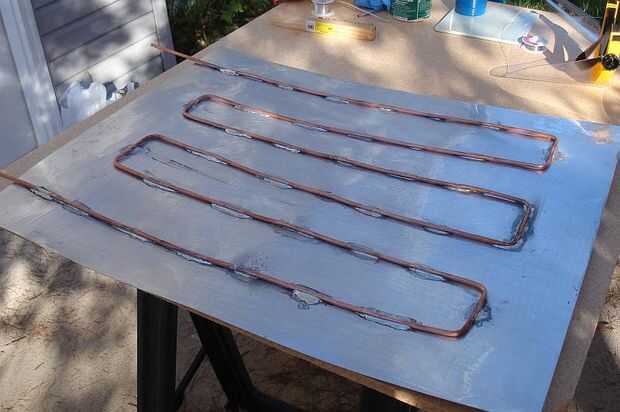

Foto 4: Resultado final: voluntad no gane una soldadura del concurso pero no estaba mal para nuestra primera vez para soldar aluminio...

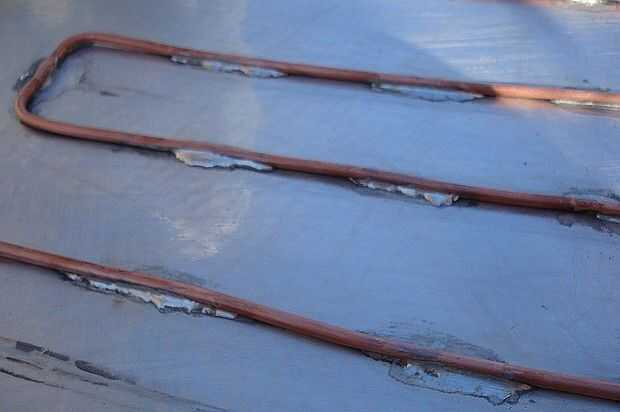

Foto 5: primer plano el trabajo de soldadura...  ¿Podría ser mejor, eh?
