El panel solar híbrido (fotovoltaico y térmico) (3 / 9 paso)

Paso 3: Pegar las células PV

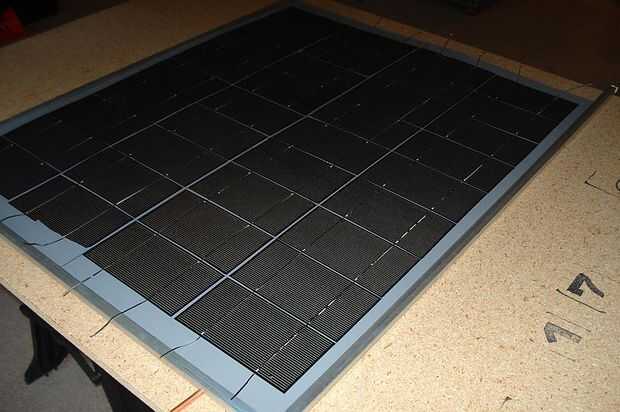

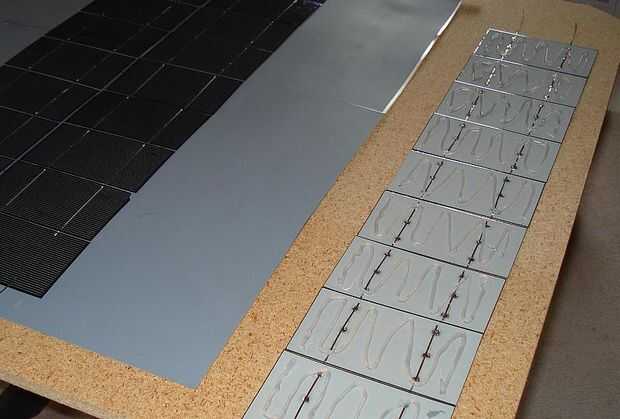

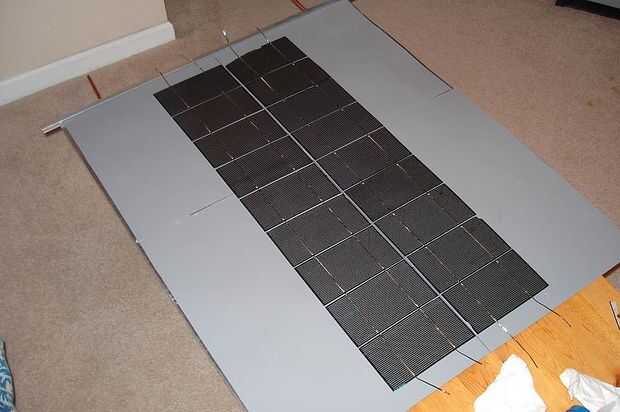

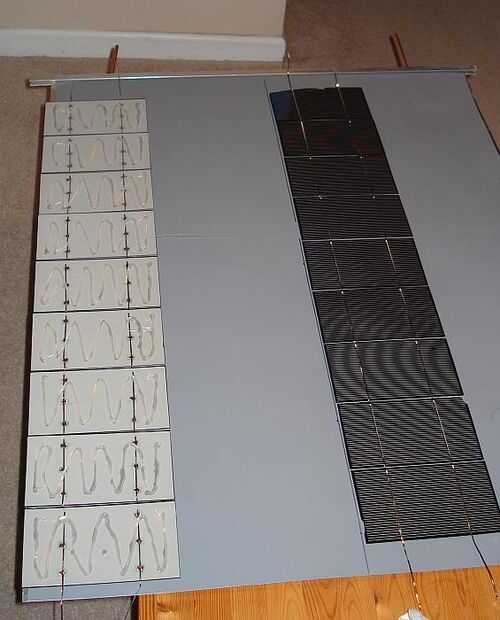

El aluminio debe cubrirse con un aislante eléctrico (yo usé Begquist costo 400, de sil-pad alrededor de $50) porque la parte trasera de las células fotovoltaicas es uno de los está. SIL-pad es un conductor térmico decente demasiado, pero supongo que papel alquitranado habría funcionado demasiado bien y sería mucho más barato! Las células fotovoltaicas son 15 cm x 7,5 cm, y este panel usará 36 células. Compré las células en ebay de rebeccayi0904 (agradable!) en $150 para las 76 células (~1/2 usada de los de este panel). Las células necesitan estar conectados en serie (¿cómo están tus habilidades de soldaduras?) y luego les pegué a lo sil-pad con sellador de silicona. : Cuidado las células PV sólo 0,20 mm de grosor y romperán si se miran demasiadas!
