Paso 8: Dos días de real prueba (puede / 5 y / 6)

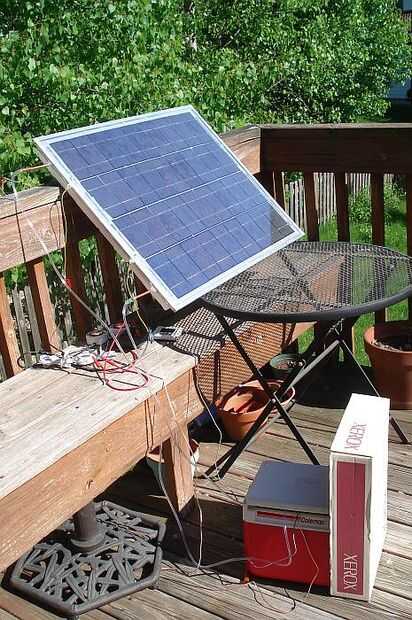

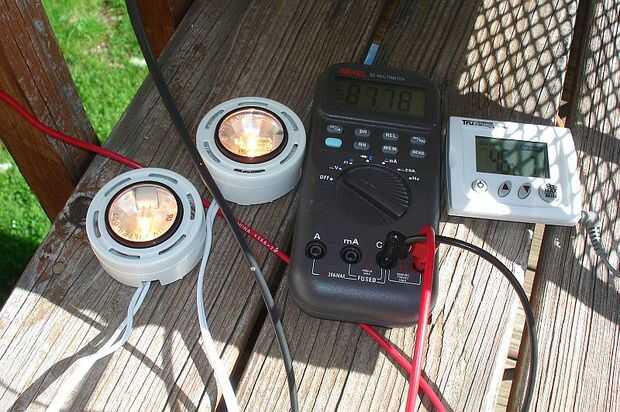

Foto 1: primer día de real prueba (puede / 5). La mitad del panel es encender algunas lámparas de halógeno 12 V. Conectar 1 lámpara este panel medio proporcionaba 9.3 V a 1.47 A (potencia = 14 W), conectándose 2 lámparas la tensión bajó a 7,9 V 2.69 A (potencia = 21 W). Extrapolando al panel de todo esto sería por lo menos 42 W de energía eléctrica (no demasiado mala para hacer este experimento en 16:30, teniendo en cuenta que el máximo teórico para este panel es de 60 W, suponiendo que 1 kW/m ^ 2 de energía solar y 12% de eficiencia de la instalación fotovoltaica). La otra mitad del panel PV alimenta la bomba de agua, que hace el agua circula entre el panel y el refrigerador. Hubo 3 kg de agua en el sistema.

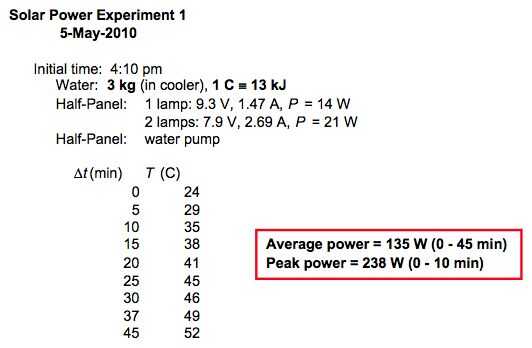

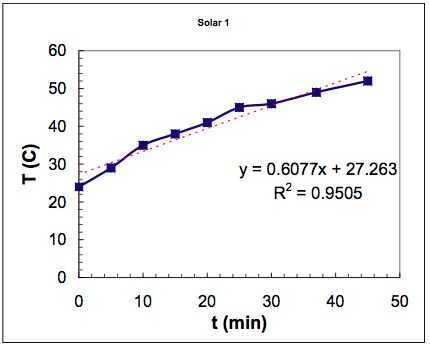

Foto 2 y Foto 3: Resultados de mayo / 5. Dada la capacidad de calor del agua [4,2 kJ /(C kg)], se puede concluir la energía térmica transferida fue cerca de 200 W como máximo (una vez más no está mal teniendo en cuenta que el panel recibió a más de 500 W de luz solar!). Nota que estoy descuidando posibles otras transferencias de calor posible (refrigerador, etc.). Ver el segundo día de experimentos a continuación. El máximo. temperatura alcanzada fue de 52 (c. 126). Muy caliente al tacto.

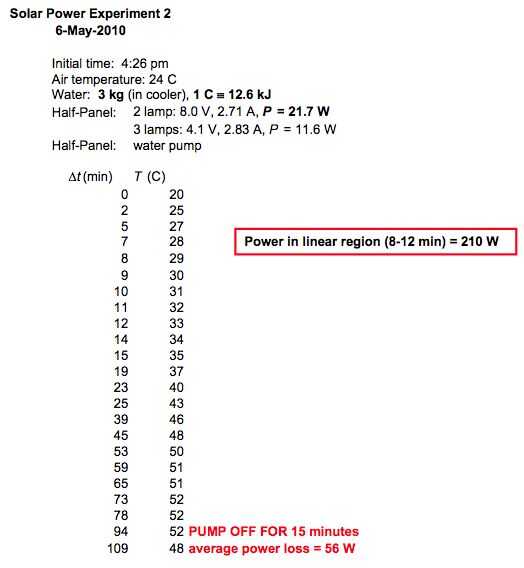

Foto 4 y Foto 5: Resultados de mayo / 6. Segundo día de experimentación. Otra vez usé 3 kg de agua en el refrigerador. Tenga en cuenta que en el minuto 94, apagué la bomba de agua y el agua comenzó a enfriar (a una tasa de pérdida de energía de ~ 56 W). Ver la siguiente foto. Yo estimaba que en la región "más estable" de temperatura aumentar la energía térmica fue de 210 W. Este día el flujo solar era similar, observe que la energía eléctrica para 2 lámparas era casi lo mismo que el día anterior. También observe que la conexión de 3 lámparas en paralelo reduce la potencia eléctrica neta: esto es un factor importante en el diseño de una instalación fotovoltaica completa, usted necesita para optimizar el punto operacional IV! En la parcela, la elevada tasa de aumento de la temperatura en los primeros minutos es probablemente un artefacto de haber utilizado agua fría bastante (BTW: la temperatura del aire era de unos 24 C). En el minuto 94 apagué el agua la bomba y el agua empezaron a enfriar (a una tasa de pérdida de energía de ~ 56 W). Observe como sucedió antes de que la temperatura máxima fue de 52 (c. 126).
