Paso 5: Prototipo de medidor de tensión
Si usted simplemente quiere construir y no importa cómo funciona omitir este paso.
El medidor de voltaje es un circuito bastante simple de LM3914. El LM3914 unidades 10 encendido/apagado salidas como un pin de sentido de tensión oscila entre dos voltajes.
Dave Jones ha hecho un tutorial sobre el uso del LM3914 para casi el mismo propósito (un pack de 2 células en lugar de la célula) recomiendo que ver.

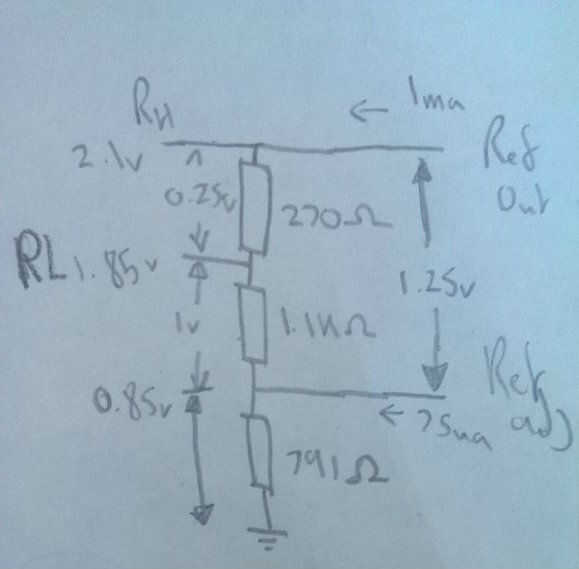

Después de ver el tutorial de Dave, me decidí por algunas de las especificaciones, 4.20v máximo voltaje 3.7v mínimo con sobre LED corriente de 10ma. Luego siguió a través de la matemáticas de Dave y vino para arriba con algunos valores de resistencia (ver segunda foto), suponiendo una división por el divisor 2 resistencia entre el voltaje de la batería y el pin de sentido.

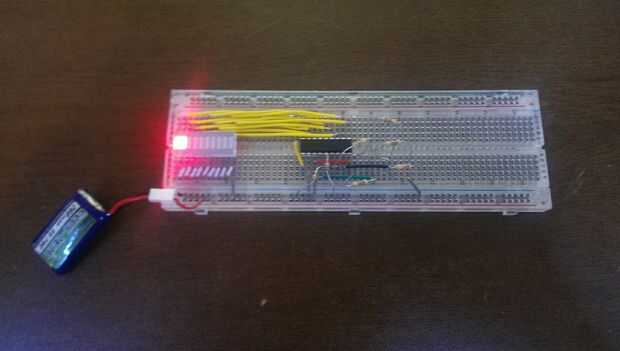

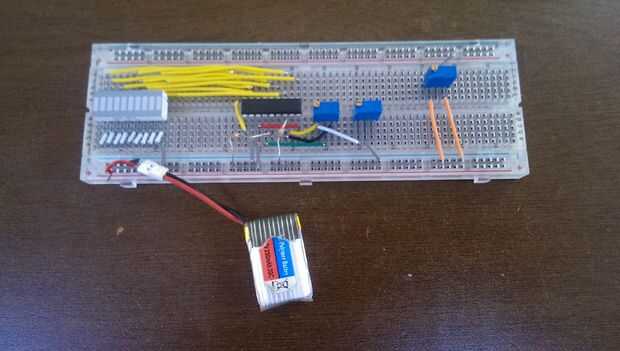

Luego esta había construido sobre un tablero de pan y había probado con una celda de lipo pequeña. Descubrí el RH y voltajes RL eran un poco apagado debido a las tolerancias de resistencia y chip. Después de algunos retoques decidí que sería más fácil de usar un par de macetas de trimmer.
Entonces añadí una P canales mosfet nivel de lógica y un resistor de pull-up para que cuando la línea final de la barra gráfica salió el mosfet se deshabilitó, actuando así como un bajo voltaje de corte.
