Paso 7: Ajuste tensión Monitor y conmutador

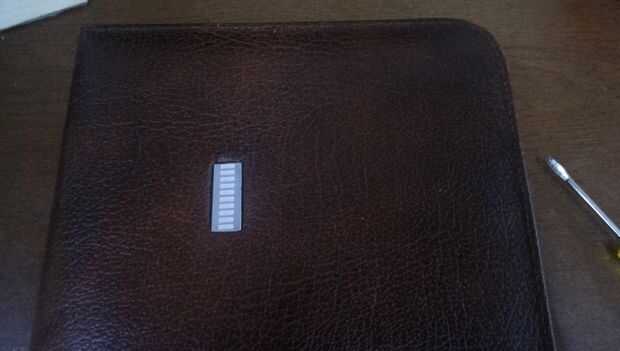

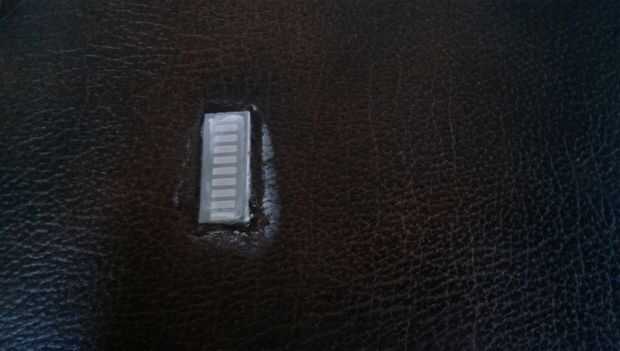

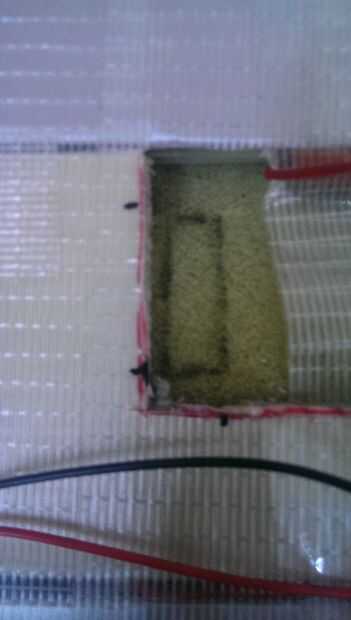

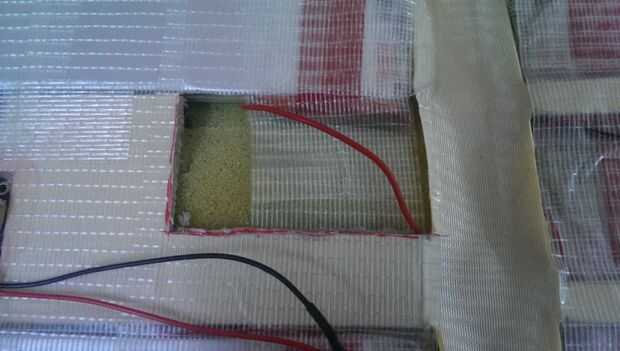

Para ajustar al monitor de voltaje corté un hueco en la cartulina de la caja igual para las células. Marcó la ubicación de la barra de LED y corte la espuma y cortadas un X de esquina a esquina en el cuero.
Esto me permitió pasar la pantalla con las aletas metidas dentro, asegura con pegamento.

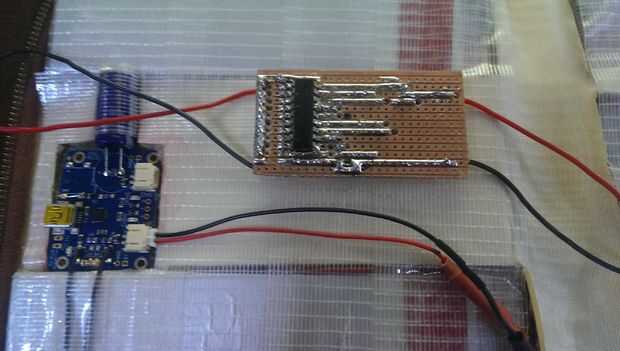

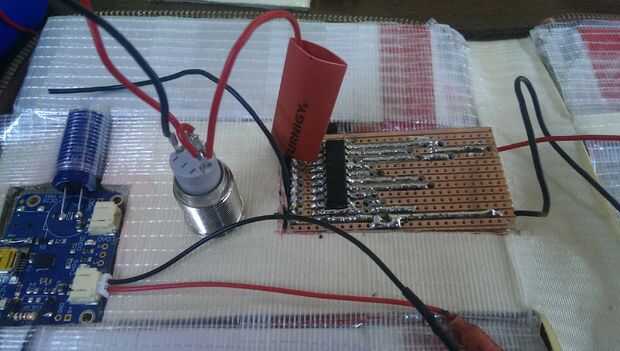

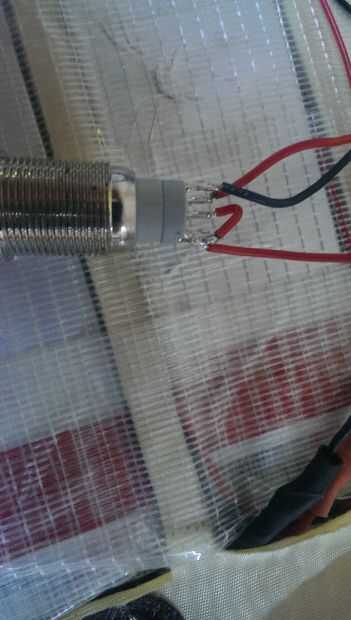

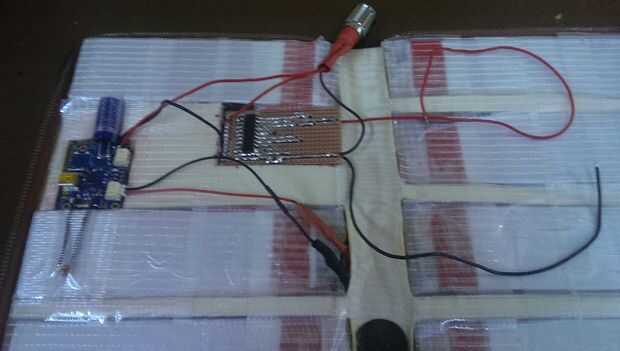

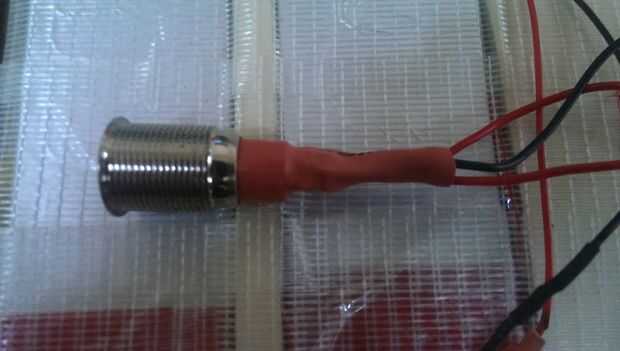

Yo podría entonces el interruptor de alambre, - ya que tiene un LED que requiere un cable positivo y negativo. El cableado es muy simple como un lado del interruptor va a la salida del positivo de la carga en el cargador Lipo y el otro va a la entrada positiva del monitor de voltaje y el LED. Entonces puse un pedazo de encogimiento de calor redondo todo para aislarlo.
Luego conecte el terminal negativo del LED del interruptor y el cable negativo del monitor de voltaje a la terminal de carga negativa del cargador Lipo.

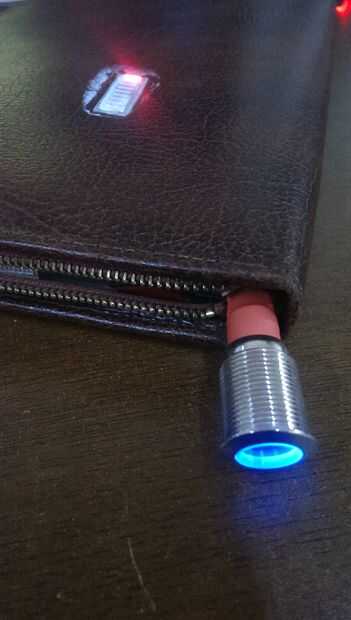

Ahora puede probar que el gráfico de barras de LED y el LED en el interruptor se encienden cuando se enciende.

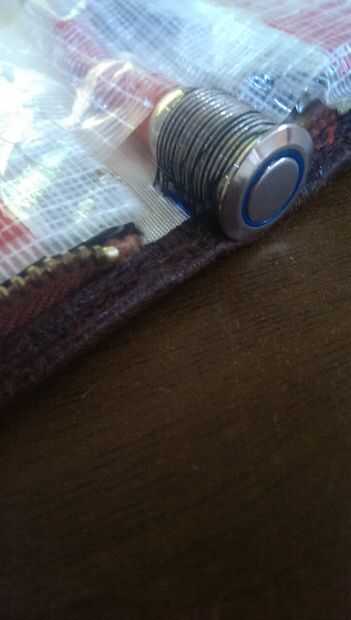

Luego utilicé una aguja e hilo para sujetar el interruptor en posición.
