El pedal de pie / True Bypass crybaby wah mod (4 / 6 paso)

Paso 4: Cableado lo

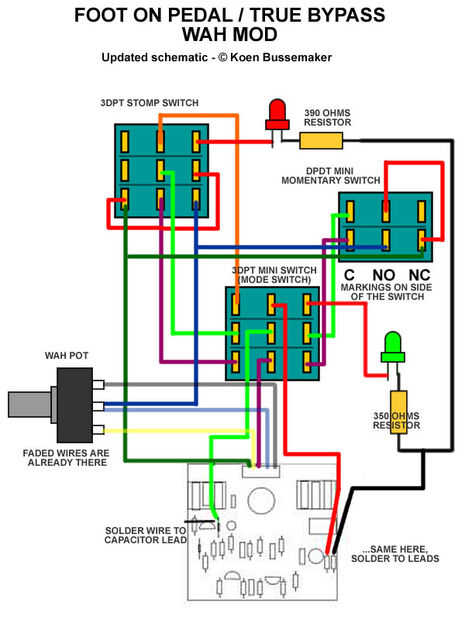

Ok, tiempo de soldadura. Usar mi esquema. Debe quedar claro de eso. No te preocupes, no destruya su wah si mezcla los cables.

IMPORTANTE:
-Prestar atención a los símbolos C NO NC en el lado del interruptor momentáneo
-Tire de los cables para el momentáneo del interruptor a través del agujero de la maceta y el interruptor fuera de la carcasa de la soldadura. Esto porque tienes que instalar el interruptor momentáneo con el cableado ya que se le atribuye, y no puede ir a través del agujero de la maceta (que aprendí la manera dura)

Este paso te mantendrá ocupado durante un tiempo me creéis ;)

Consejo: use cables de colores diferentes. Hace depuración mucho más fácil, ya que puede seguir donde vienen los cables.

Después de que hayas conectado todo, instale el interruptor momentáneo. Use ambas manos para atornillar el interruptor momentáneo (está girando el interruptor, no de la tuerca. La tuerca es trabada en lugar por la goma). Los cables del interruptor gire ahora en una cadena sólida agradable. Tenga cuidado de no dañar el cableado.
