El Penetoaster (una plataforma de pruebas de penetración / ocultos bóveda emulador) (4 / 8 paso)

Paso 4: Preparando el cable Mini-B USB / soldadura

Esto es manos abajo el paso más difícil de este proyecto. A menos que sepa cómo soldar SMD y tener cierta experiencia en soldar alambres mosca a los tableros de circuito para pruebas y solución de problemas no intente hacer esto. Obtener ayuda de alguien que sepa soldar.

1. corte 6 pulgadas desde el lado de Mini-B del cable USB.
2. tira de lejos algunos de apantallamiento, esto debe revelar 4 cables diferentes. Un rojo, negro, verde y blanco alambre.
3. tira de aproximadamente 1mm de blindaje en cada uno de los 4 cables de
4. los cables de la lata. (Esto solo está calentando los cables y añadir algunos soldadura a ellos antes de soldar a la Junta. Hace mucho más fácil para más tarde)

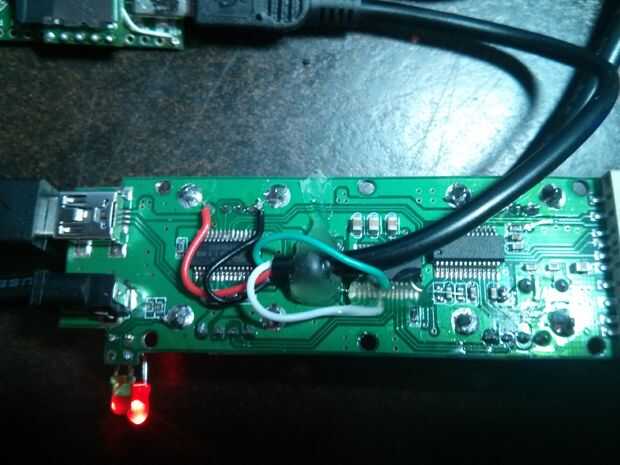

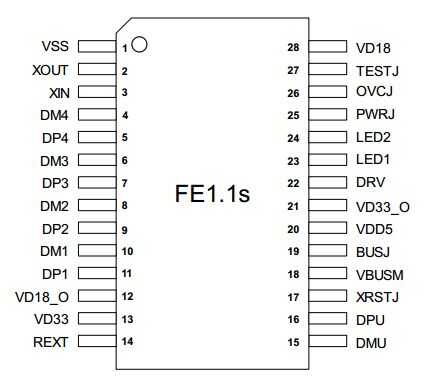

5. Localice donde vas a soldar los cables (ver mi foto de referencia)
6. caliente pegar el Cable Mini-B antes de soldar. Los pernos en las fichas de Hub USB son muy fáciles de dañar por lo que no queremos cualquier peso o tensión en ellos.
7. tu rojo, negro, blanco, y verde los alambres de la soldadura. Después de terminar el blanco y el verde cuidadosamente la prueba y que estén sólidos y trabajar antes de pegar caliente les.
