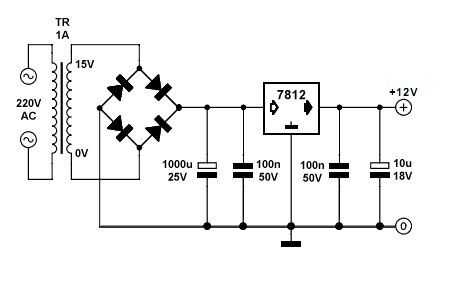

Paso 3: 12VCC estabilizada de alimentación

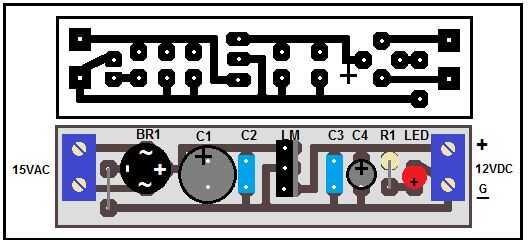

T1 = transformador 220VAC corriente/15VAC – 300mA
(ADVERTENCIA de peligro: ~ / ~ en comprar pregunte donde a CANNECT los 220VAC)
BR1 = puente 1 amperio (PRECAUCIÓN: ~ / ~ / +-elemento polarizado, siga la recomendación)
U1 = LM7812 (PRECAUCIÓN: +-elemento polarizado, siga la recomendación)
R1 = 680 Ohm (azul, gris, marrón, oro)
C1 = 1000uf/25V (PRECAUCIÓN: +-elemento polarizado, siga la recomendación)
C2 = capacitor cerámico de 100nf (no polarizado)
C3 = capacitor cerámico de 100nf (no polarizado)
C4 = 10uf/25V (PRECAUCIÓN: +-elemento polarizado, siga la recomendación)
LED rojo 5 mm led (PRECAUCIÓN: +-elemento polarizado, siga la recomendación)
Cable de red de 220VAC.
