Paso 1: Las piezas que necesitará
Usted necesitará los siguientes elementos activos:

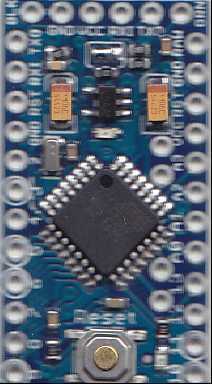

- Arduino Pro Mini (5V 16MHz)
- Magnetómetro y acelerómetro MPU-9150
- Conversor de nivel bidireccional 3.3/5V.
Asegúrese de que son como se muestra de lo contrario tendrá que modificar el diseño. En particular, hay más de un tipo de convertidor de nivel. El que uso es un 4 canales uno (aunque sólo necesitamos 2 canales). Cuenta LV y Gnd como media dos pins por un lado y alto voltaje y tierra como el centro dos en el otro.
Todo lo anterior puede obtenerse barato vendedores del lejano Oriente.
Hay un fresco dispositivo MPU-9150 alternativo de Drotek que incluye un convertidor de nivel de a bordo. Esto haría que un producto final más limpio pero con un costo total mayor. También tienes que modificar el diseño y el cableado (directo toma SCL y SDA de Arduino en vez de a través del convertidor de nivel) y usar el firmware alternativo en el paso 7.
Para la visualización se necesita:
- Anillo de Neopixel Adafruit.
(Hay similares pero más baratos anillos también se basan en el chip WS2812 o un clon, de comerciantes del lejano Oriente. Estos podrían funcionar igualmente bien, pero si consigues un defectuoso que podría ser más difícil de conseguir la satisfacción del vendedor).
Usted también necesitará los siguientes objetos:
- Un trozo de placa perforada 65x95mm
- Sólido y trenzado de alambre de conexión
2,54 mm mujer SIL encabezado toma la tira.
Hay muchas maneras diferentes que usted puede montar el anillo y la casa de la electrónica. El mío es muy barato y alegre y no particularmente a recomendar. (Había pasado todo el dinero de mi bolsillo el anillo de Adafruit Neopixel.) Tenía un pedazo de madera contrachapada de 1/4 de pulgada a la izquierda después de cortar un agujero en la puerta de atrás de la aleta del gato, que pasó a ser apenas el tamaño correcto. Sería mucho mejor una pieza de acrílico, y si uso blanco o helado o simplemente poner una hoja de papel entre el anillo y el acrílico en el frente que bien ocultar las fichas individuales de pixel de WS2812 y difundir su luz algo.
