Paso 6: Construcción - 3
Conecte el anillo de NeoPixel. Puede utilizar la conexión de cable de núcleo sólido pero trenzado es probablemente mejor. Me gusta usar solo 4 hilos de cable de cinta del arco iris. La longitud dependerá de cómo va a instalar la Junta y el anillo.
Todos los anillos de NeoPixel tienen sólo 4 conexiones eléctricas (o Vcc), tierra, datos en (o) y salida de datos o (OUT). Si utiliza el cable de cinta, dividir los cables en un extremo suficientemente para llegar a las conexiones de NeoPixel. Soldar los cables de 4 (o 4 diferentes longitudes de cable de conexión) a las 4 conexiones de NeoPixel.
Ahora soldar los otros extremos de los cables a la placa perforada como se muestra por las conexiones verdes en el diagrama en el paso anterior.

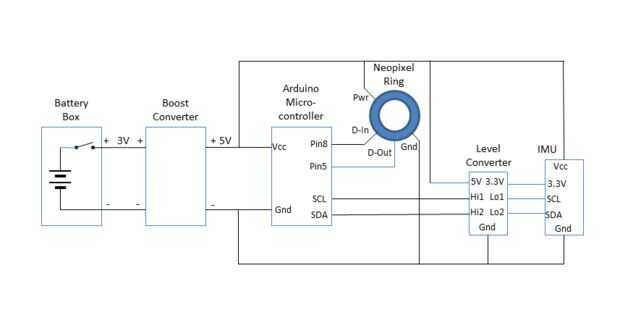

El diagrama muestra un esquema del proyecto terminado.
Ahora estás listo para montar el tablero y el aro en todo lo que usted ha elegido. Tenga en cuenta que el anillo y los componentes de la Junta deben hacer frente en direcciones opuestas. (En la mía, disponen a lados opuestos de la pieza de madera contrachapada.) También, el primer píxel en el ring (alimentado directamente de la D -IN conexión) debe estar en la parte superior (con la Junta el camino que se muestra en los pasos anteriores).
