Paso 3: Lanzamiento Inventor
Si tiene un diseño bien planeado se puede dibujar cada parte por separado, o puede crear un ensamblado y construir las piezas separadas en las piezas existentes.
Encontré que crear las piezas dentro del ensamblaje más fácil, sin embargo ambos tienen ventajas y desventajas. Una de las desventajas de usar el método que hice fue que era difícil tomar fotos de cada una de las partes sin otras piezas que son de la forma.

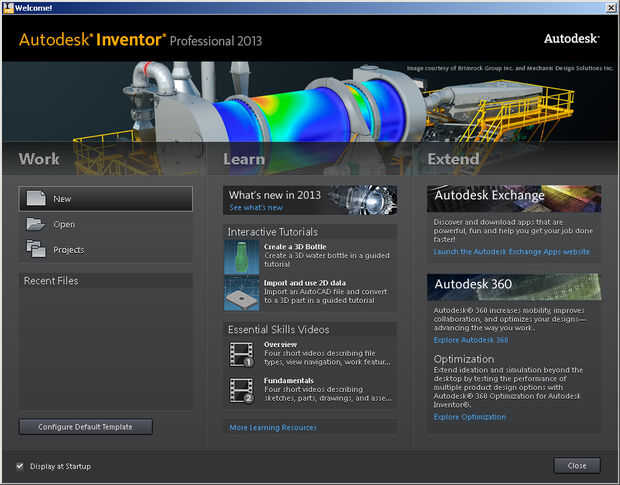

De cualquier manera el primer paso es abrir un nuevo archivo .ipt (parte). Decido trabajar en milímetros, sin embargo puede cambiar las unidades por cada apertura de un nuevo .ipt mm estándar o una norma (en) .ipt. Las unidades también se pueden cambiar más adelante en herramientas--> configuración de documento--unidades.
Una vez hecha la parte guardarla en un lugar que recordará.

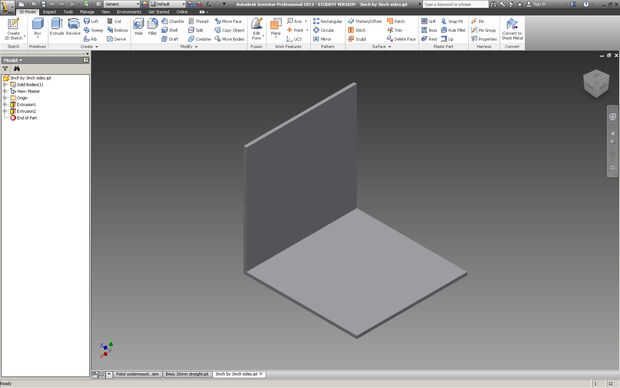

A continuación si utiliza el sorteo en método de Asamblea cree 2 cajas que son del mismo tamaño que quieras la impresión que (en mi caso 3" o 76 mm) que son de 90 º entre sí.

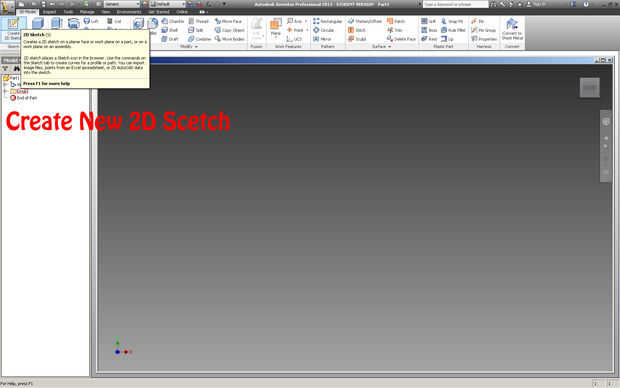

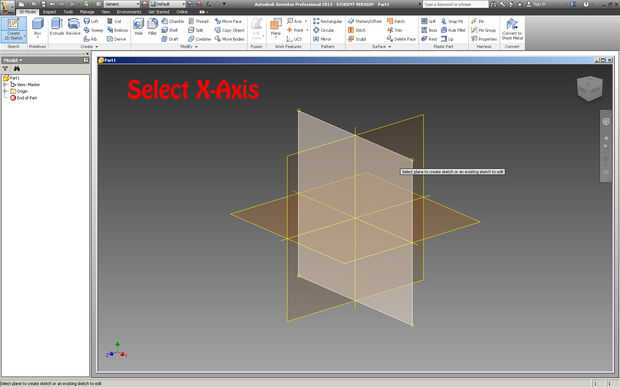

Para dibujar piezas en inventor tienes que crear un nuevo dibujo 2D, a continuación, seleccione un avión para dibujar en (por ejemplo XY, YZ, XZ) y luego dibujar la pieza. Después de que cualquiera puede sacar para darle es tercera dimensión o utilizar otros métodos (descrita más adelante). En este caso lo sacan al grueso de la hoja de acrílico que va a utilizar.
