El Perplexus propia para la fabricación Digital de diseño (5 / 13 paso)

Paso 5: La partida "V"

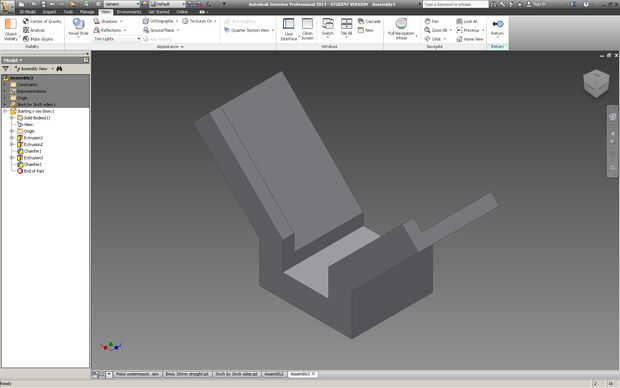

Uno de los problemas que tengo con el perplexi actual es que se necesitan varios intentos para entrar en el lugar de partida. He intentado hacer esto más fácil haciendo una V en forma de estructura que embudo la bola sobre el bloque que comienza.

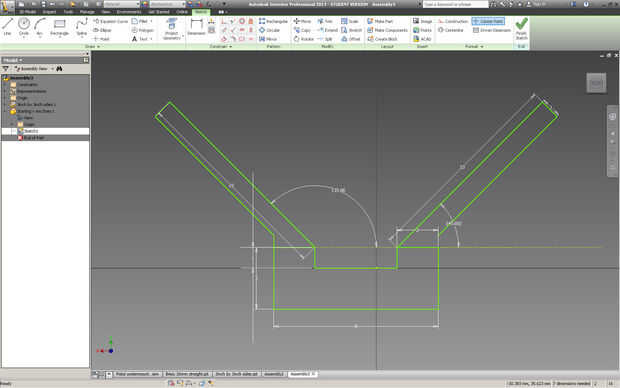

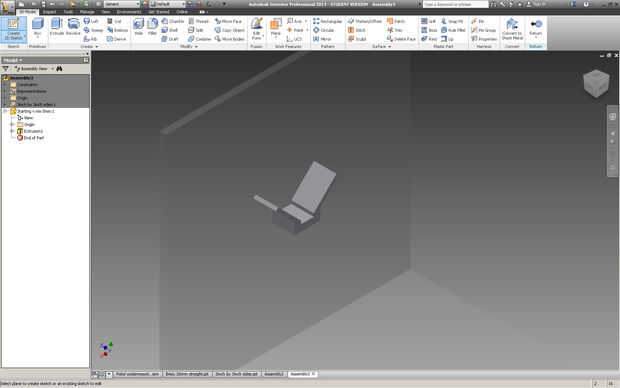

Crear un nuevo dibujo 2D y seleccione uno del interior enfrenta del cubo cara 2. A continuación sacar el V con dimensiones que se ajuste a su bola. luego saca a unos 2 mm más ancho que la bola. 1 espacio y 1mm para un pequeño muro deja de caerse.

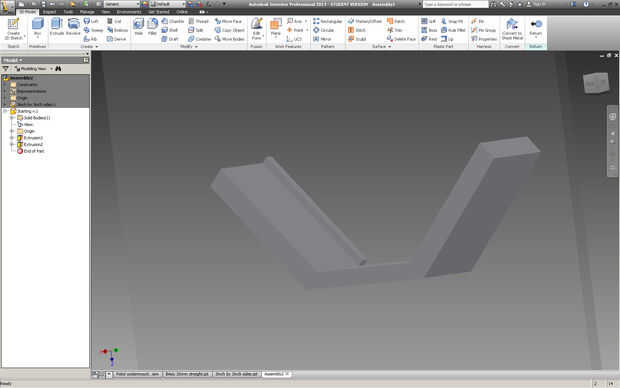

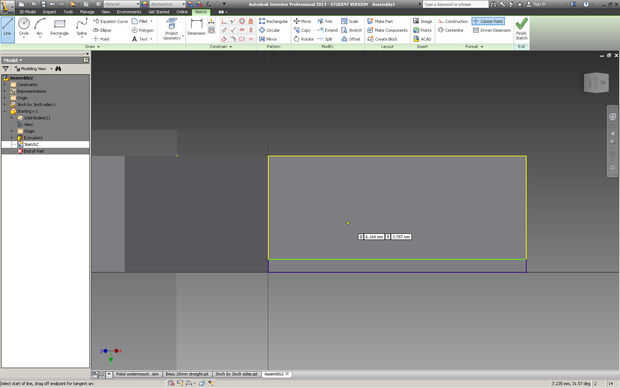

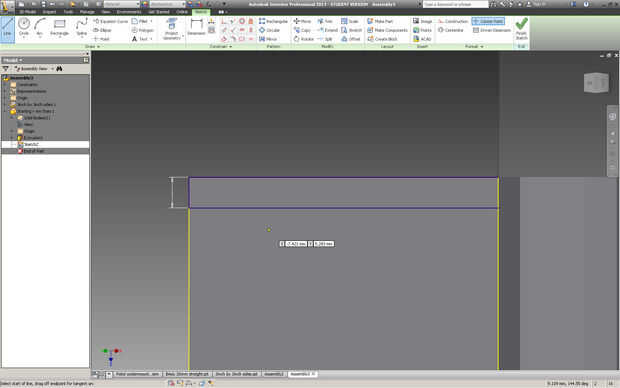

A continuación, cree un nuevo dibujo 2D en un brazo de la marca "V" 1mm de ancho y la misma longitud que el brazo de la «V»

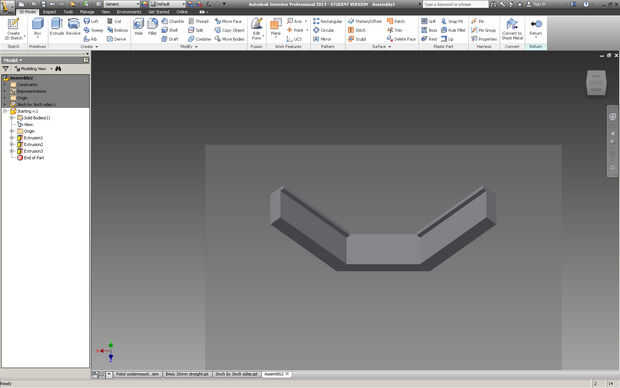

Saca ese sketch para que sea unos 2mm de alto, que puede variar la altura de la pared para ajustar la dificultad de la pieza de partida.
Reapeat en otro lado de la V

Ahora usted puede haber notado que las paredes han hecho para que la bola ya no caben entre los brazos de la V

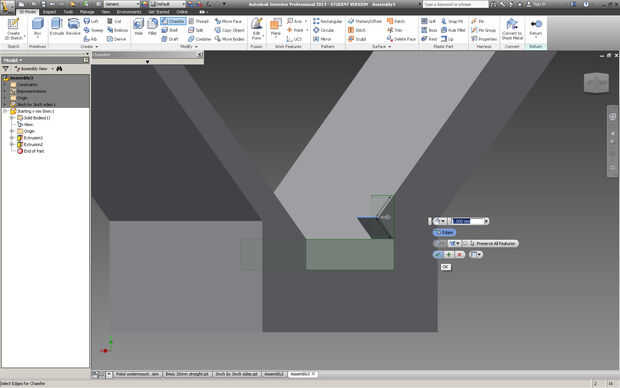

Achaflanar el borde ofensivo de 1mm (o la altura de la pared)

Si esto no es claro por favor consulte las fotos.
