Paso 6: Recto básico
![]()
![]()
Esta es la base de todas las otras partes (a excepción de la partida V) es un canal que se ruedan el rodamiento de bolitas. Es 8 mm de ancho en la parte inferior, 6 mm de ancho en la parte superior y tiene 2 paredes laterales de espesor de 1 mm. La altura de las paredes laterales varía a dificultad de aumento/decretos basado en cómo se saca la pieza.
Crear un nuevo dibujo 2D y seleccione el final de la partida V (la cara que está en el mismo eje como las 2 caras de cubo, pero sin tocarla.

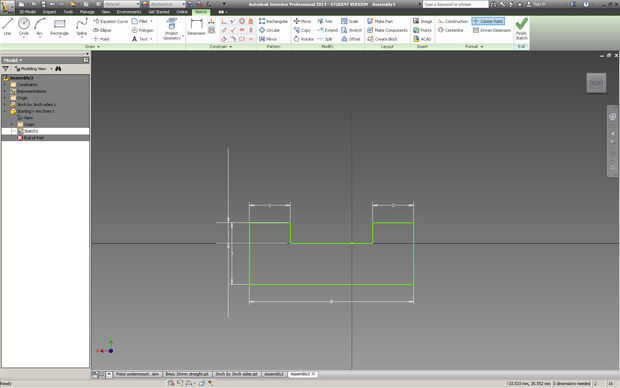

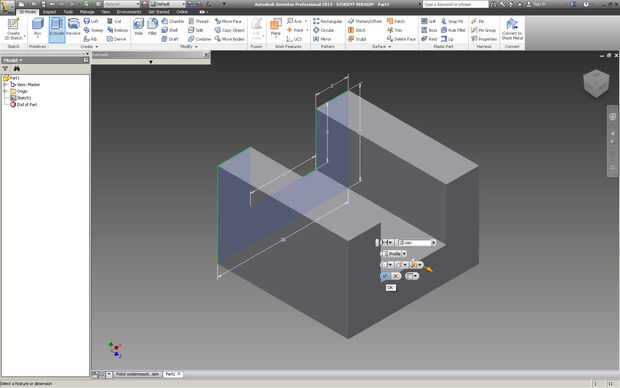

Luego dibujar el croquis con las dimensiones dadas o cambiarlos para satisfacer sus necesidades. Sacar esta pieza de unos 10 mm.
