Paso 4: Cómo funciona el Control de la iluminación usando X-10
Necesitarás los siguientes módulos X-10:
X-10 CM17A petardo - no hizo sino fáciles de conseguir en eBay

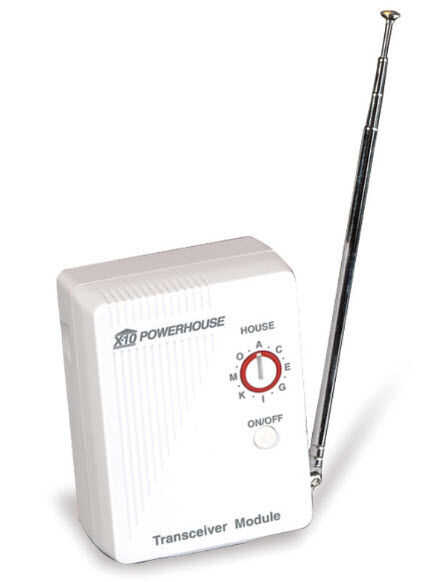

TM571 X-10

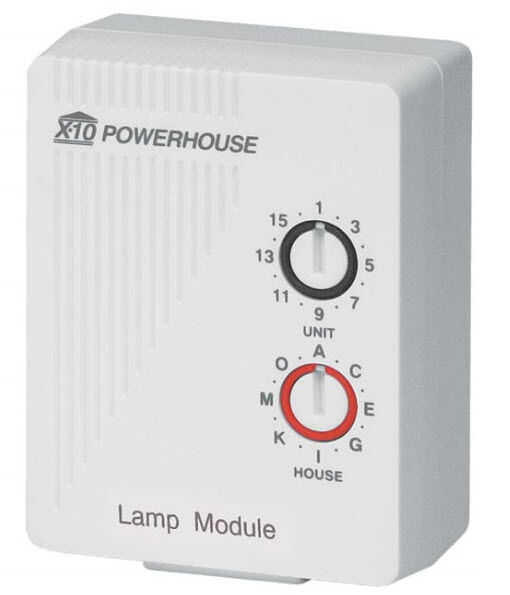

LM465 X-10
El Arduino envía los comandos X-10 el CM17A que relés entonces sobre RF a la TM571. El TM571 se transmite a dispositivos X-10 que en nuestro caso es el módulo de lámpara X-10 LM465. Asegurar aquí coincide con la dirección de X-10 en los dispositivos con la dirección de X-10 en el software, la dirección de X-10 de predeterminada en el software es A4.
Una advertencia sobre X-10, señales X-10 no cruzar muy bien sobre diferentes circuitos eléctricos (i, e, si los enchufes se encuentran en diferentes circuitos en el panel del interruptor eléctrico). Si es el caso, entonces usted necesitaría algunos extra X-10 señal hardware del aumentador de presión, no quiere ir allí. Para evitar este problema, simplemente enchufe el TM571 y el LM465 powerstrip mismo y usted va a estar bien.
