Paso 5: Conectar todo a la fuente de alimentación
En este punto, debemos en la situación que se muestra en la primera foto. Ahora todo lo que necesitamos hacer es alambre de la punta a la fuente de alimentación, que no es complicado en absoluto, a pesar de los cientos de cables que sale de la caja.
En un lado de la fuente de alimentación debe ser una leyenda con todos los colores de alambre, explicó. Generalmente, el ferrocarril que salidas de 12 voltios es de color amarillo, es el rojo 5 voltios y 3.3 voltios es naranja, pero no siempre es así. Hay otros colores y carriles, pero no los necesitamos. Y hay toma de tierra, o tierra, que es 0 voltios. Esto es importante porque conectaremos un cable a él.
Ahora mira el amperaje (la corriente máxima que pueden generar). ¿Más fuentes de alimentación tienen suficiente amperaje para permitir el paso de corrientes muy altas a través de su punta, para que pueda elegir cualquiera carril te quiere (si, cuando todo está hecho, su punta no calienta, puede simplemente mover a otro carril con un voltaje más alto, recuerda la primera fórmula? Con el fin de aumentar la corriente tienes que aumentar la tensión o disminuir la resistencia, que significa picar su grafito, porque con una pieza más corta, la resistencia será menor). En mi fuente de alimentación utilizar un carril de V 12 que puede salida de 30 A.

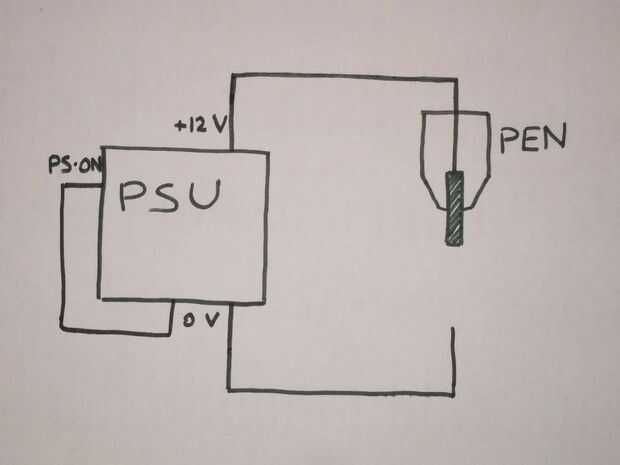

Volviendo a los cables de la fuente de alimentación, una vez que usted ha elegido su carril tienes que conectar el cable conectado a la pluma para que el riel (elegí 12 V, y así que conectado a un cable amarillo), otro cable a tierra (deje el otro extremo de este cable libre, pronto explicaré por qué) y envolverlos en cinta , o no, pero envolviéndolas mantendrán más firmemente conectado (envuelve solamente el cable conectado a la tierra, porque cuando necesito diferentes voltajes puedo cambiar carril sin desenvolver el otro cable).
Ciertas que fuentes de alimentación no se encienden cuando está enchufado. Es necesario otro cable para ser conectado. Control en la leyenda, debe ser capaz de encontrar un tren llamado "PS-ON", generalmente de un color raro como la luz verde. Ese cable debe conectarse a tierra. Lo puedes hacer con un puente, o usted puede poner un interruptor para apagar la fuente de alimentación sin desenchufarlo. Personalmente, prefiero usar un jumper y desenchúfelo. Y al menos uno de los extremos en la cinta, con el fin de mantenerla firme.

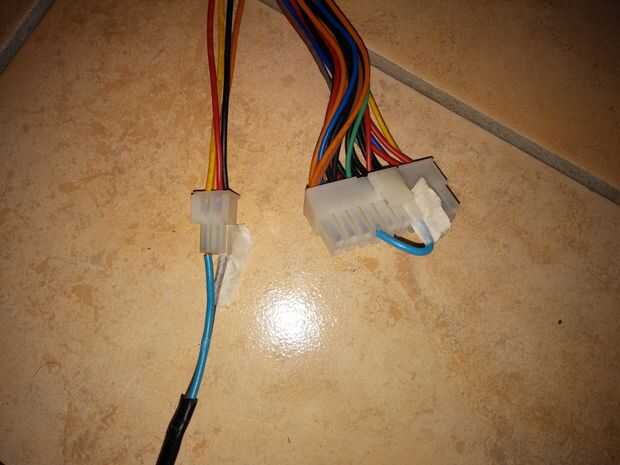

En la última foto se muestra la situación final.
