El primer uso de 0,96" pantalla OLED de I2C con Arduino UNO (6 / 7 paso)

Paso 6: Proyecto de bono: leer los valores de temperatura y humedad para poner en pantalla OLED

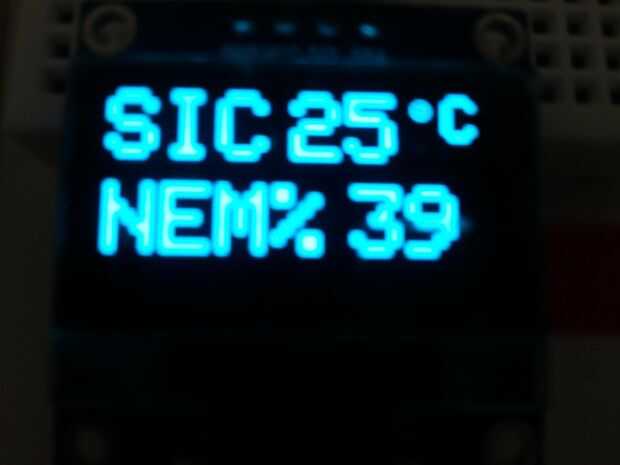

Vamos a ver cuáles son la temperatura y la proporción de humedad en nuestra pantalla OLED. He modificado los códigos. En a continuación, usted puede obtener archivo code.txt como códigos escritos allí Bahía Yolal.

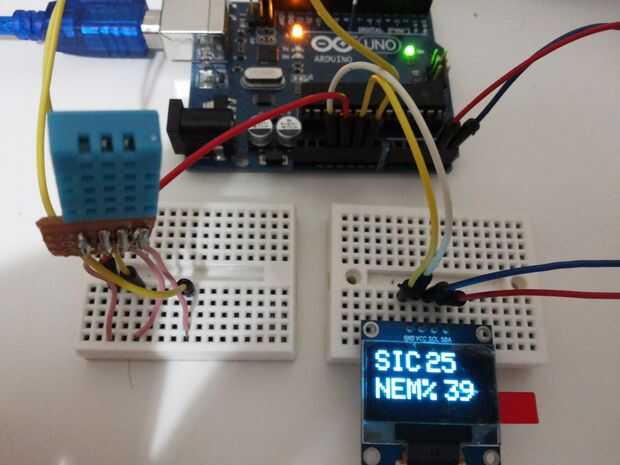

Las conexiones son como este:

Arduino 3.3V - VCC OLED

Arduino GND - GND OLED

Análogo de Arduino en A5 - SCL OLED

Análogo de Arduino en A4 - SDA OLED

Arduino 5V - VCC DHT11

Arduino GND - GND DHT11

Arduino pin 2 - datos DHT11

.

Nota: code.txt es el código original incluido. archivo code_°C.txt es para mostrar el símbolo de grado centígrado.

.

Eso es todo!
