Paso 2: Batería de NRF51-DK, botones y leds
En la parte posterior es célula de batería 3V CR2032. En el mismo lado, puedes ver los pins con el nombre de cada uno. Pedido de PIN parece ordenado pero foco otra vez para comprobar diferencias. PIN de P0.01 a P0.06 en el lado derecho, los otros son el de la izquierda P0.07 a la P0.30 están en el lado izquierdo del tablero de nRF51-DK.

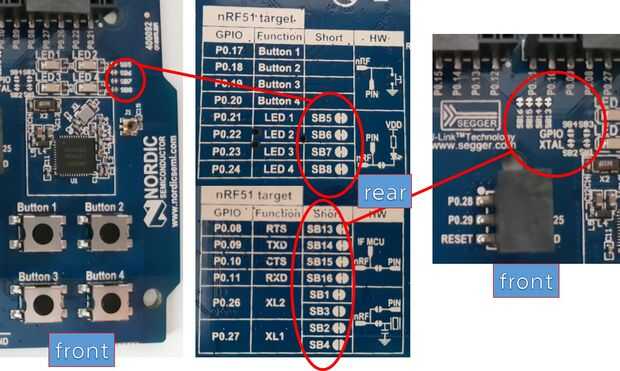

De P0.01 a P0.30 tenemos 30 pines GPIO para utilizar. Compruebe el diagrama entre izquierda y derecha, hay dos tabla notado comienza con destino nRF51 como un título. (Ver foto)
GPIO - función - corto - HW
P0.17 - botón 1 -. - .
P0.18 - botón 2 -. - .
P0.19 - botón 3 -. - .
P0.20 - botón 4 -. - .
P0.21 - LED 1 - SB5 -.
P0.22 - LED 2 - SB6 -.
P0.23 - LED 3 - SB7 -.
P0.24 - LED 4 - SB8 -.
Hay cuatro botones y leds en el nRF51-DK. La tabla anterior nos muestra que botón y led está conectado al pin GPIO. GPIO significa salida entrada puerto genérico. Por lo tanto, puede codificar estos pin fácilmente para actuar como quiera. Por ejemplo, usted puede parpadear un led con pin GPIO, lectura lógica nivel Estado e.t.c. de otros pin GPIO que GPIO significa funcionalidad para ejecutar un motor cinemático. La tabla anterior se refiere al patrón de diseño de botones y leds. También se pueden ver la SB5 SB6, SB7 y SB8 en la parte superior de la Junta.
