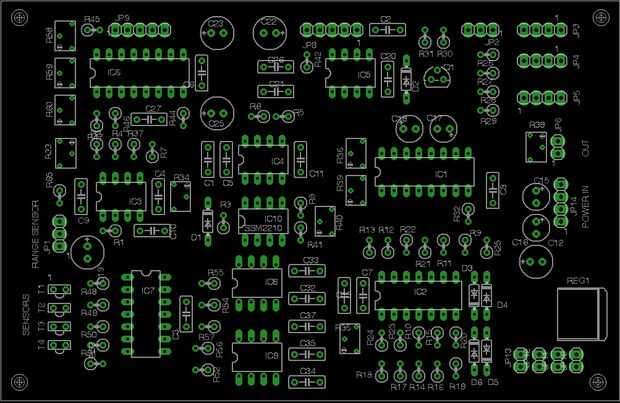

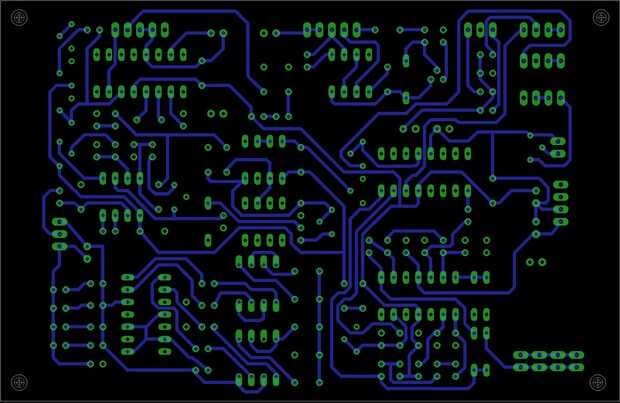

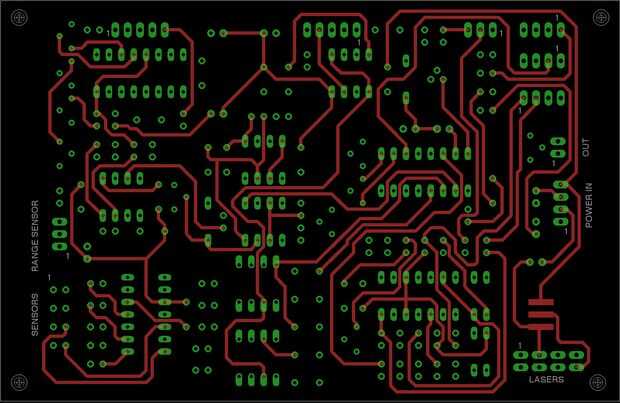

Paso 2: El circuito
No dude en experimentar con valores de los componentes, pero ten en cuenta que algunos de los valores son más bien específicos y cambiando demasiado afectará negativamente el funcionamiento del circuito, potencialmente causando daño a los componentes de la Junta o a los dispositivos conectados a él.
Todos los controles "externos" - los que son utilizados por el músico sobre una base regular - están conectados con el panel usando los conectores de la cabecera. Esto es opcional, pero yo lo recomiendo ya que hace problemas y montaje más fácil (o posible, en algunos lugares!)
En un principio iba a diseñar mi propia fuente de alimentación, pero luego encontré un ingenioso preconstruidos de alimentación con exactamente las especificaciones que necesitaba. Es un poco caro en $60 pero creo que valió la pena. ¿Quién quiere meterse algo trivial como la fuente de alimentación? El prisma fue diseñado para funcionar en + 15, -15 y + 5V, aunque puede funcionar bien en + 12, -12 y + 5V, lo que significa que podría usar una fuente de alimentación de computadora modificado. Yo no he probado pero, pero, ciertamente no daña el circuito.
