Paso 3: El PCB
No pasará a través de todo el proceso, hay un montón de guías en línea. Pero voy a ir sobre los conceptos básicos.

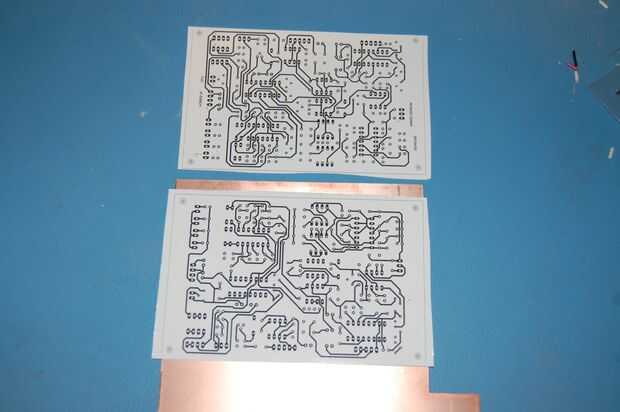

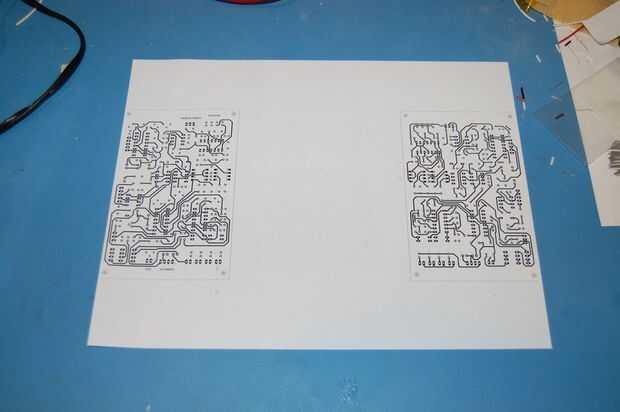

Empezar por imprimir la obra de la PCB. El método de transferencia de tóner necesita imprimir usando una impresora láser sobre papel fotográfico brillante - use lo más liso, brillantes, que usted puede conseguir. Normalmente se deben imprimir las ilustraciones de abajo, y la ilustración superior debe ser una imagen del espejo.

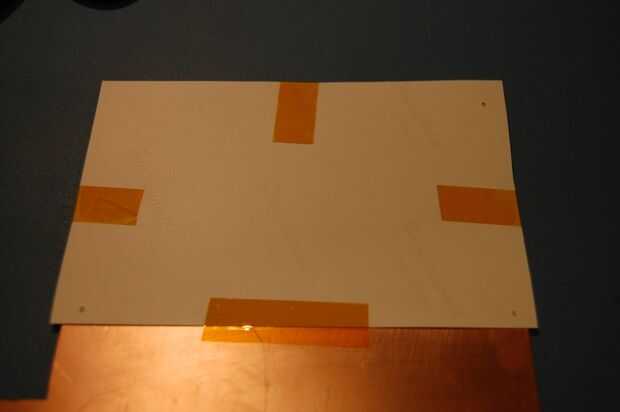

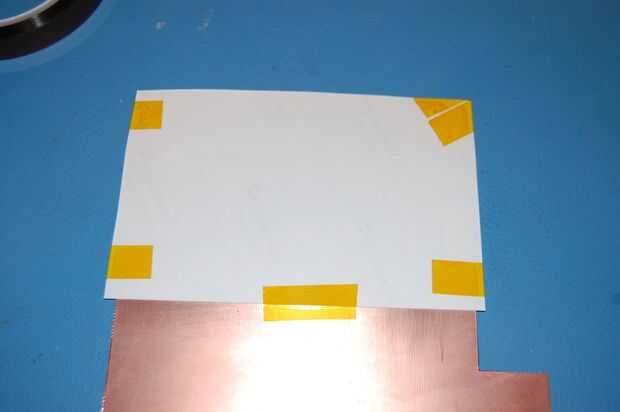

Cortar un trozo de tablero revestido cobre doble cara llana ligeramente más grande que la obra de arte y colocar ilustraciones de la parte superior o inferior con el lado impreso hacia el cobre. Asegúrese de que el cobre esté limpia asegurar a una buena transferencia. Puede cinta las ilustraciones para el cobre revestido con cinta resistente al calor, para evitar que se deslice alrededor. Ahora, coloque la tabla de planchar con la obra de arte en la parte superior y poner un trozo de papel normal en la parte superior. Papel foto contiene plástico que se funde en el hierro - el papel normal previene esto.

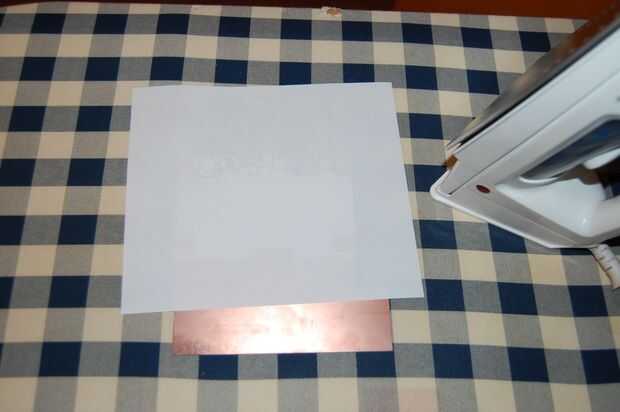

Ahora, con la plancha en el ajuste más caliente (y sin vapor), presione hacia abajo en el tablero durante unos minutos. No es necesario mover el hierro a menos que la Junta es más grande que el hierro.
Después de unos minutos, retire la plancha y coloque un objeto pesado, resistente al calor como un cocción olla o vidrio para hornear encima de la Junta. Esto evitará que el papel presionado contra la placa mientras se enfría el toner.

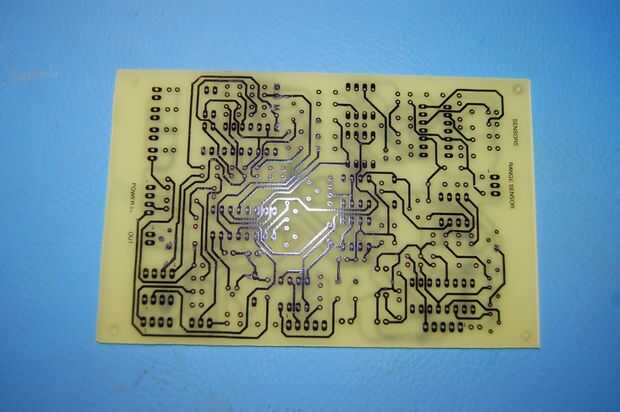

Cuando la Junta y toner estén frías, Pele el papel de la foto. Si tienes suerte y está utilizando papel fotográfico como tengo, pelarán derecha dejando el toner firmemente adherido al cobre. Algunos papeles fotográficos pueden requerir que frote ligeramente el papel con agua corriente.

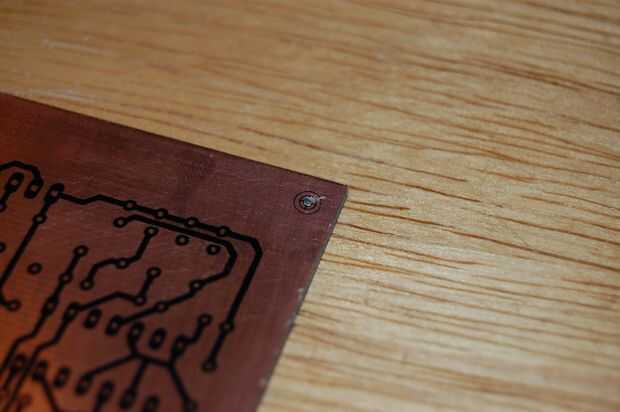

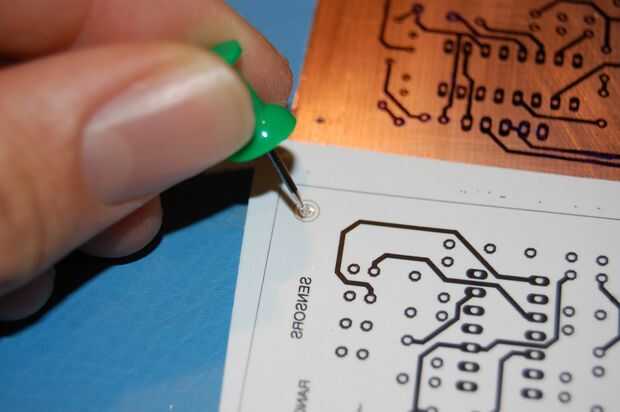

Ahora, observe los cuatro agujeros en las esquinas. Perfore un orificio piloto de 1/32" en tres de ellos. Tomar nota de que los agujeros estos alinean con en la segunda pieza de arte y perfore un agujero pequeño en estos lugares en la obra de arte con un alfiler. Cuando alinean la segunda pieza de arte en el tablero revestido de cobre, asegúrese de que estos orificios se alinean perfectamente.
Para evitar que el toner que se transfiere ya no se pegue a cualquier cosa, ponen un simple pedazo de papel sobre la tabla de planchar, luego un pedazo de bolsa foto papel, entonces el tablero y las ilustraciones restantes. Aplique calor con la plancha como antes.

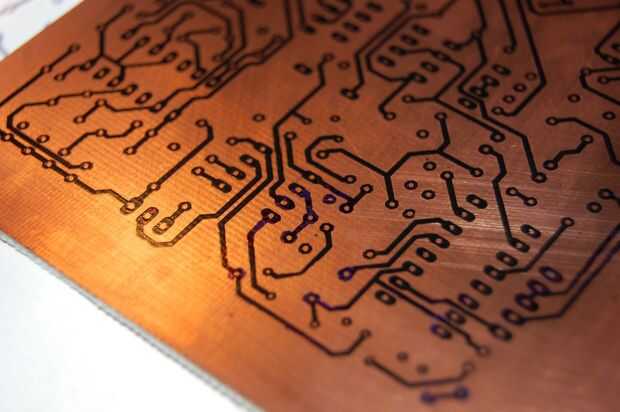

Cuando ambos se transfieren, inspeccione la Junta cuidadosamente para cualquier toner que no transfiere y por cualquier otro daño. Reparar el daño usando un marcador de rotulador negro de punta fina.

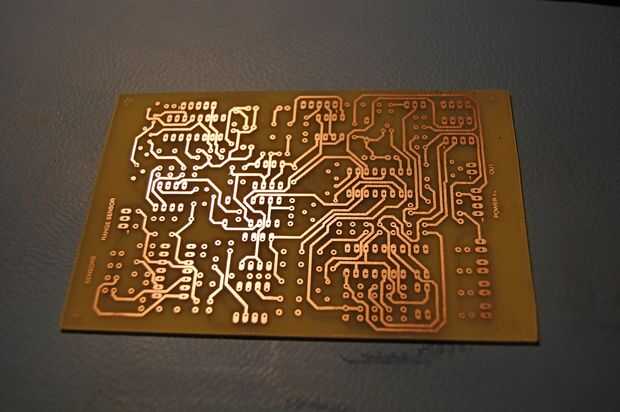

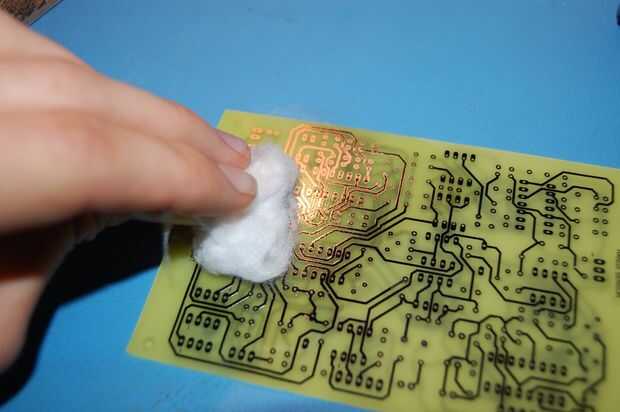

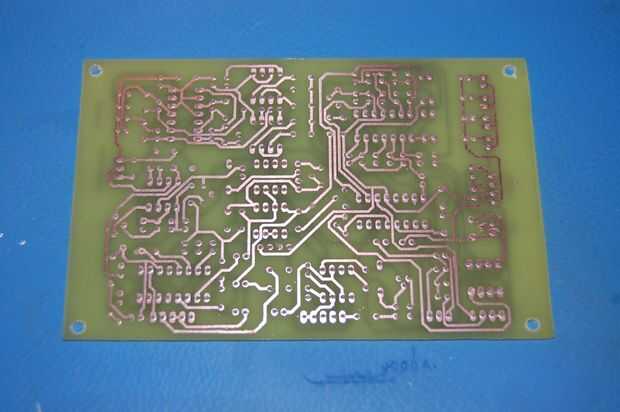

Grabe la placa en cloruro férrico o persulfato de amonio siguiendo las indicaciones en la botella. Inspeccione la Junta regularmente para asegurarse de que el toner y todas las reparaciones no son ser grabado al agua fuerte lejos. Cuando el grabado está completado, bien lavar y secar el tablero con una toalla libre de pelusa. El toner y el marcador Sharpie se quitan fácilmente con el removedor del pulimento de clavo y una bola de algodón.

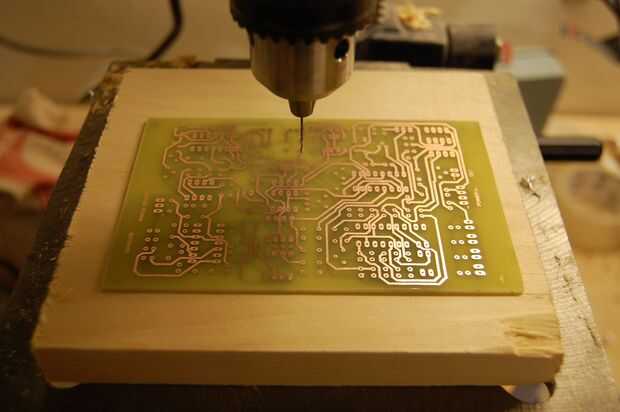

El último paso es perforar los agujeros. Usé un 1/32" en mi taladro. Este paso parece tomar para siempre, pero sea paciente y asegúrese de que hacer en los centros exactos de los agujeros.
