Paso 7: Alambre los componentes externos
Para alambre he utilizado un montón de cosas que pescado fuera de la basura en el trabajo. Era perfectamente buen alambre, demasiado corto para mayoría de las aplicaciones. Puede no ser tan afortunado y tendrás que comprar el cable. Conseguir un montón de colores para facilitar el montaje más adelante.

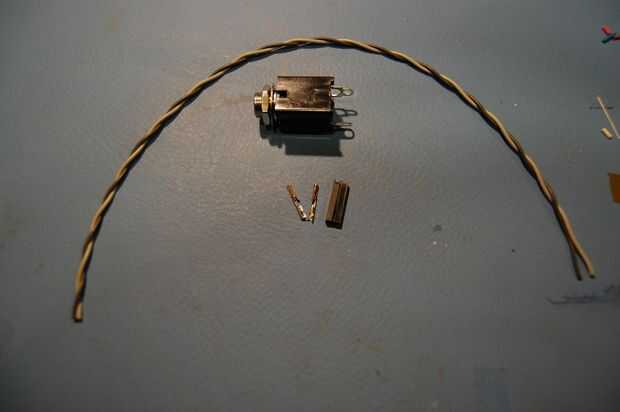

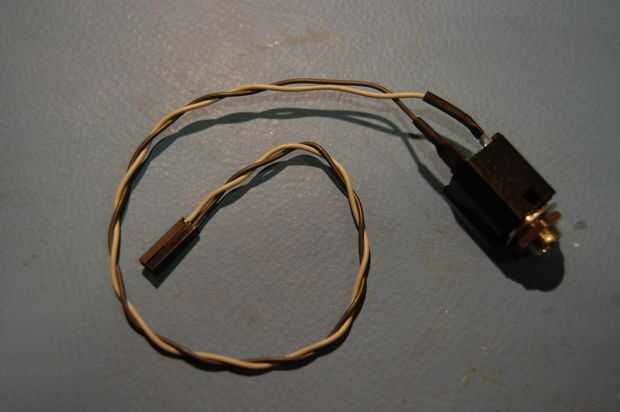

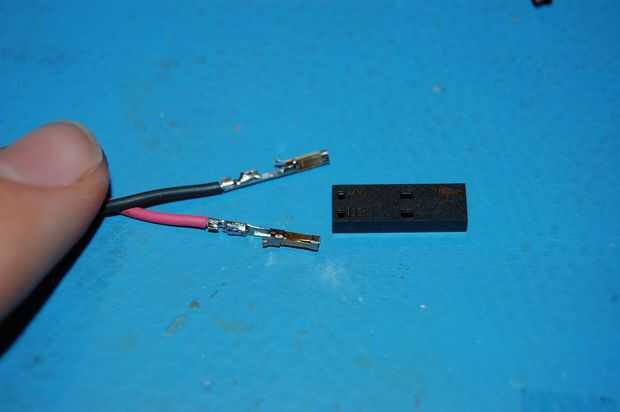

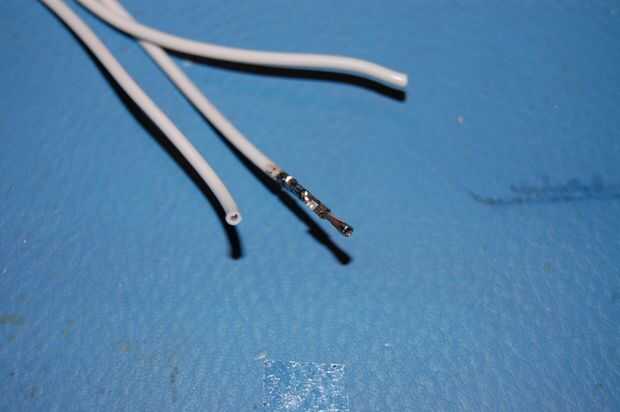

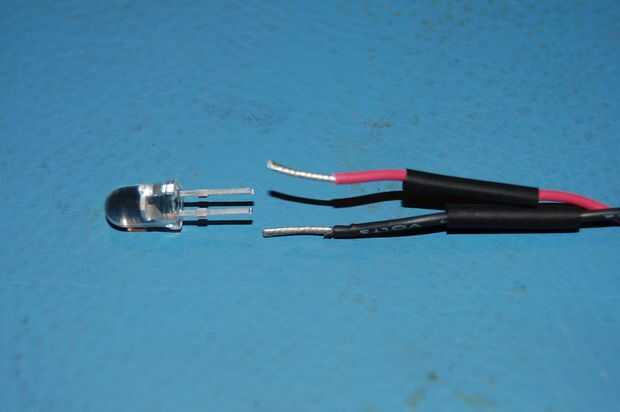

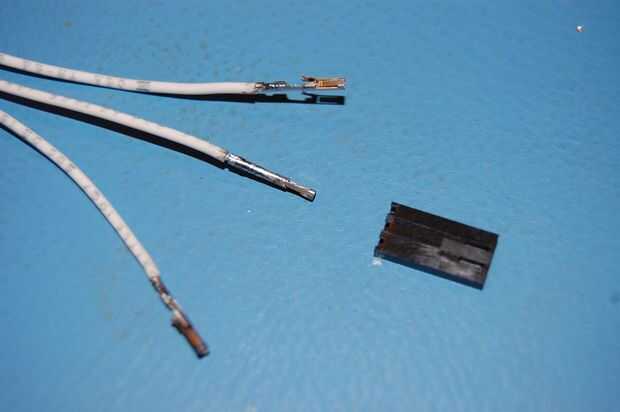

Comenzar con la toma de audio, es la más fácil. Medir una longitud de alambre que podrá llegar desde la posición de montaje final, para que el conector es cuando el tablero se monta en la guitarra. Soldar los cables a los terminales en el conector de audio y deslice el encogimiento del calor sobre los terminales para una mirada aseada acabada. En el otro extremo, tira de unos 3mm de aislamiento del alambre y doblar las alas pequeñas del perno alrededor del alambre. Si nunca lo has hecho antes, probablemente a tornillo para arriba. Las alas deberán ser plegado bastante que el pin puede ser insertado en el conector. Pero no inserte el pasador completamente! Para mayor seguridad, coloque una pequeña cantidad de soldadura en la conexión así. Entonces, ser consciente de cual cable va en que posición (el pin 1 está marcado con una flecha), inserte las clavijas en el conector.

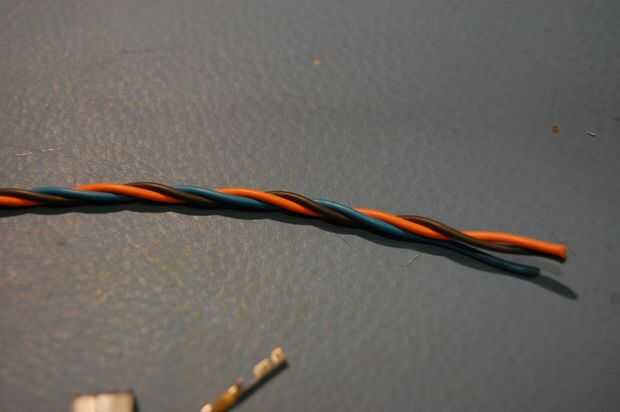

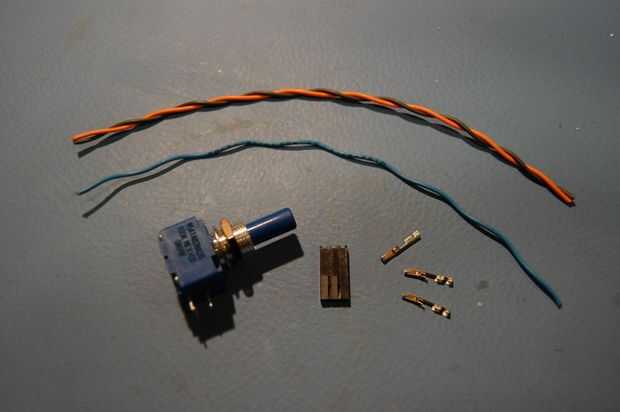

El potenciómetro de inclinación es el siguiente más fácil, con solo tres cables. Estas lo mismo que la toma de audio y tuerza los alambres juntos para mantenerlos aseados.

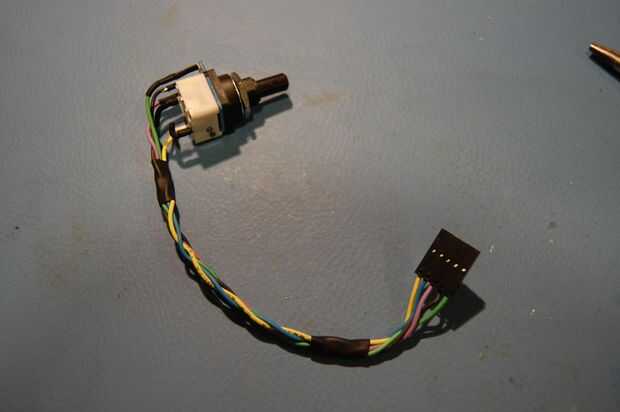

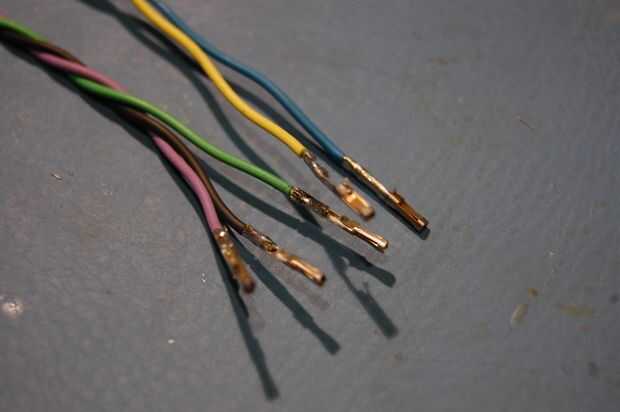

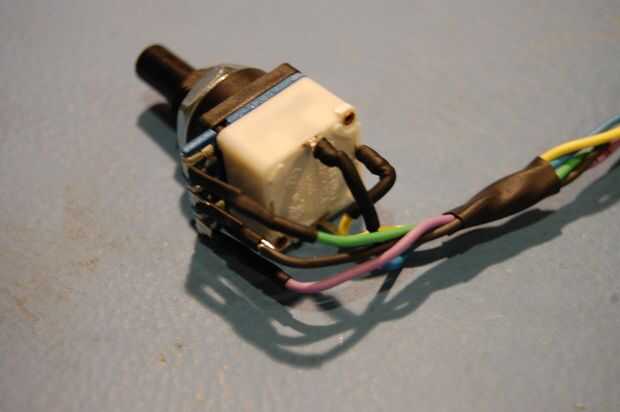

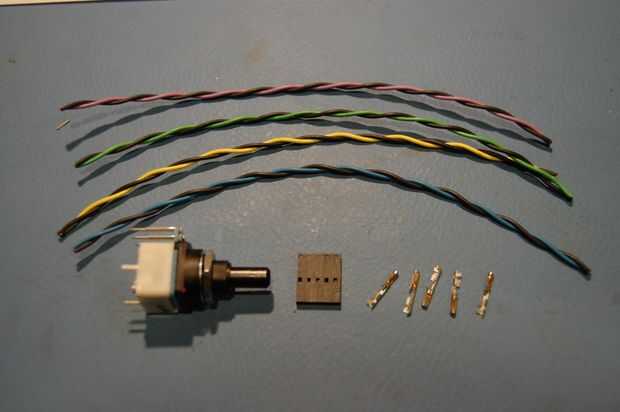

A continuación son las perillas de LFO y sincronización. Estos son más difíciles y requieren un poco más de planificación. Estos mandos tienen un potenciómetro y un interruptor interior. No mezclar estos! Uso diferentes colores los cables si es posible, para ayudar a mantenerlas separadas. Asegúrese de que soldar a los pines correctos del interruptor y también asegurarse de que los cables de la derecha ir a la posición correcta en el conector de 5 pines.

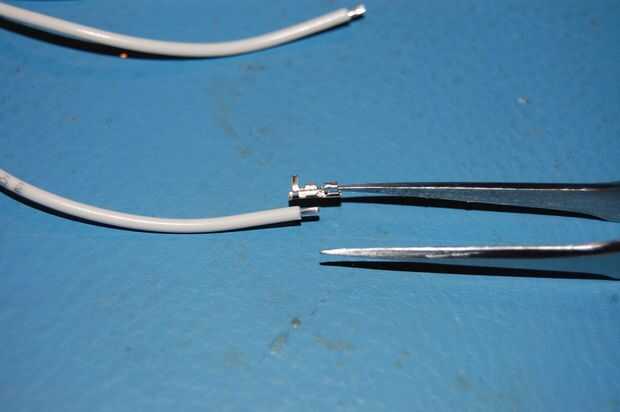

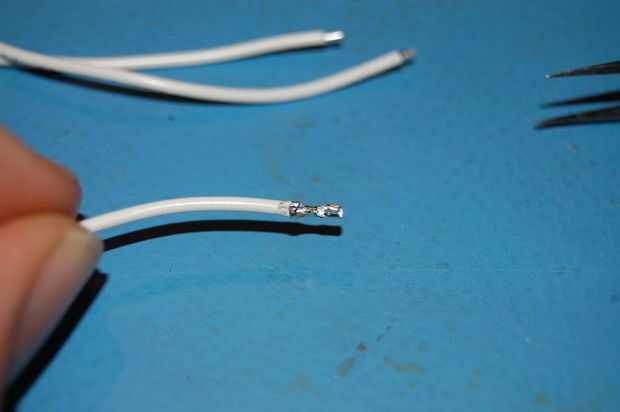

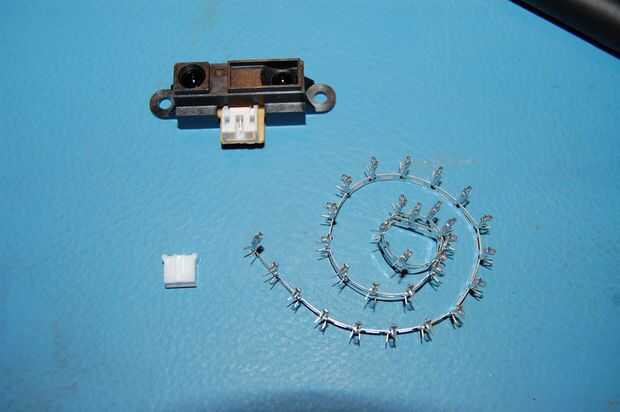

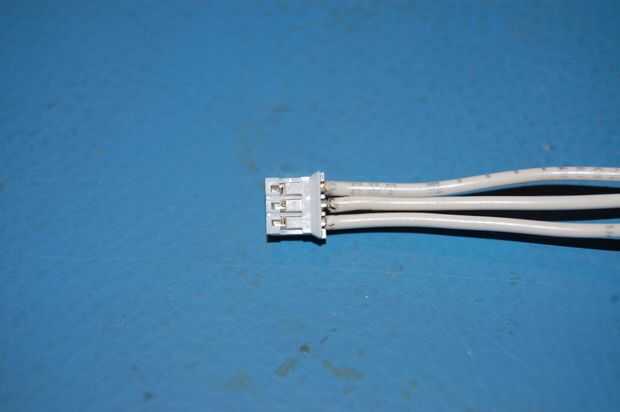

El conector del telémetro es difícil hacerlo, ya que has de pines en ambos extremos de la encrespadura. Si pensabas que los pernos regulares eran difíciles de hacer, esperar hasta que intenta la miniatura que en el extremo del sensor! Tal vez es bueno que usted tiene que comprar una cantidad mínima, ya que hay una buena oportunidad a destruir por lo menos uno de los pines en el proceso. Alternativamente, usted puede comprar este sensor con un cable hecho de antemano y ahórrate la molestia.

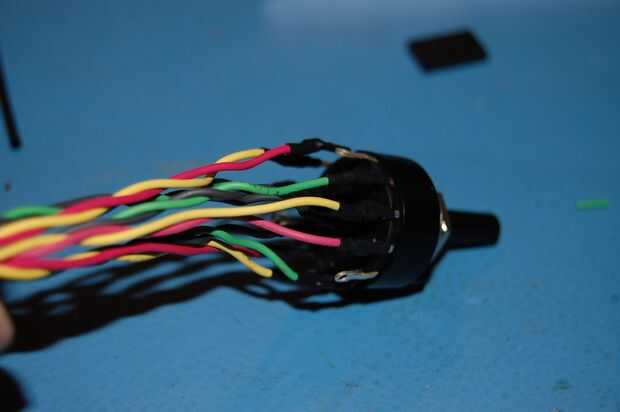

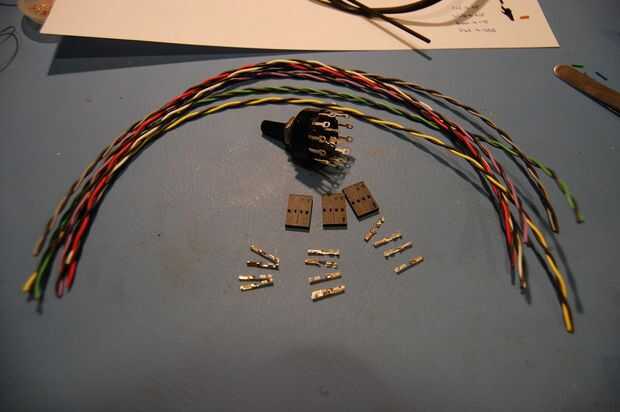

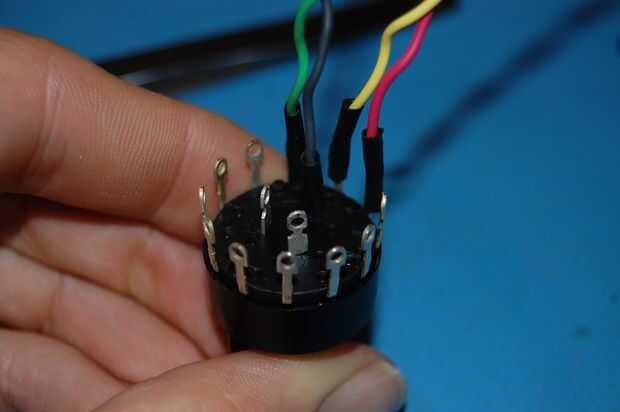

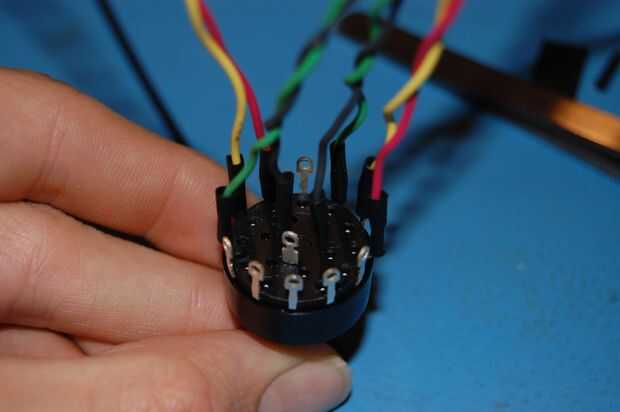

Último es el selector. Este es duro. Si utilizas el mismo interruptor que yo, primero deberás configurarlo para tiro de triple. Es decir, tres posiciones del interruptor. Esto se hace quitando la tuerca de fijación y las arandelas de la sección roscada. Hay una pequeña arandela interior con un perno que encaja en una de 10 ranuras (2 a 11 posiciones) - Coloque en la posición que le dará tres posiciones (o un par de clics). Verás lo que quiero decir cuando lo pruebes. Poner todas las arandelas de nuevo y luego proceden a la soldadura de los alambres. Hay tres "sectores", que consiste en un poste y tres posiciones. Si agrupar los sectores en grupos de cuatro y mantener el mismo color entre las diferentes posiciones (es decir. negro para todos los polos) entonces los resultante de tres conectores intercambiables. Es complicado, pero usted es inteligente. ¡ Voy averiguar.
