Paso 8: Cable hasta el conector de alimentación y fuente de alimentación

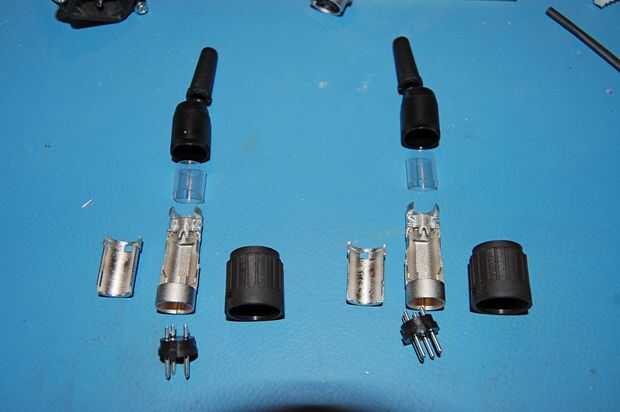

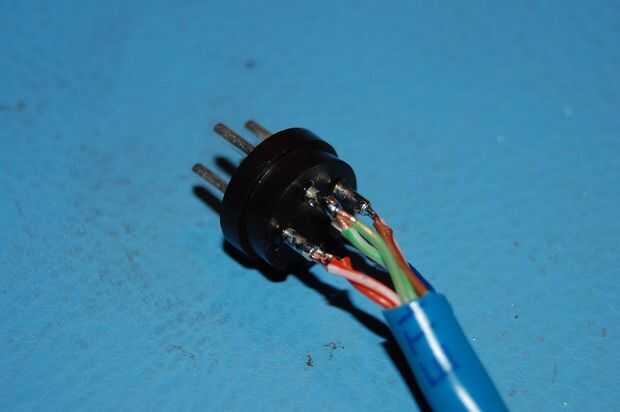

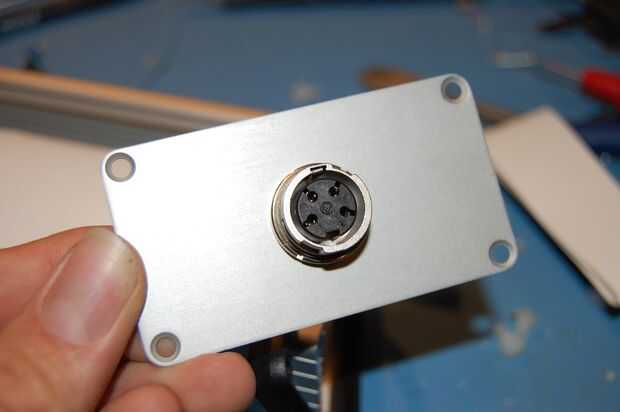

De todos modos, estos conectores son realmente muy fáciles de conectar. El enchufe y el receptáculo de uso extremos soldar tazas - simplemente inserte una sección corta de cable pelado y alimentar de alguna soldadura. Para las dos tomas, tener en cuenta el número de pin (hay pequeños números impresos en los conectores) y mantener el mismo número y alambre de color todo para mantenerse sano.

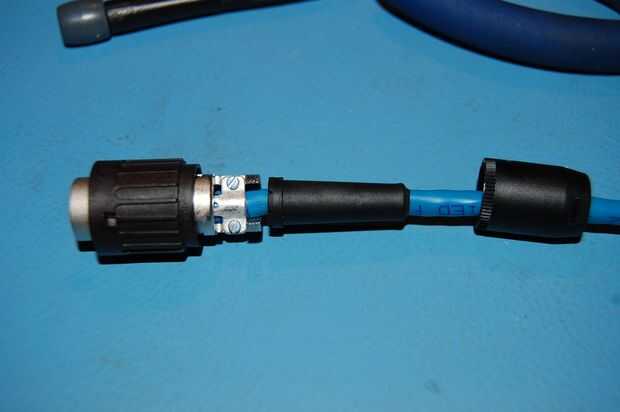

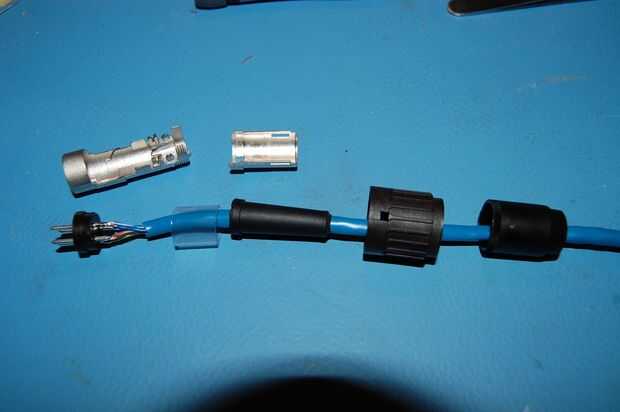

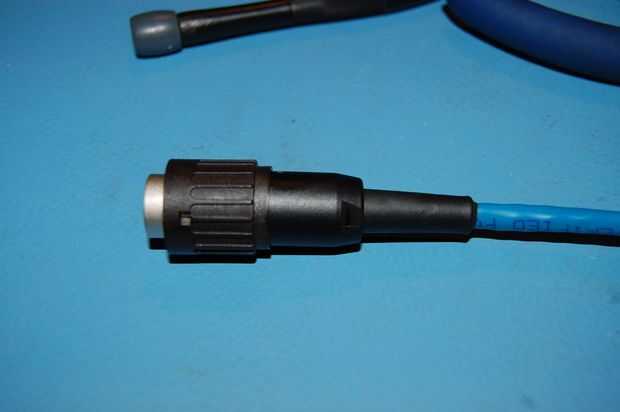

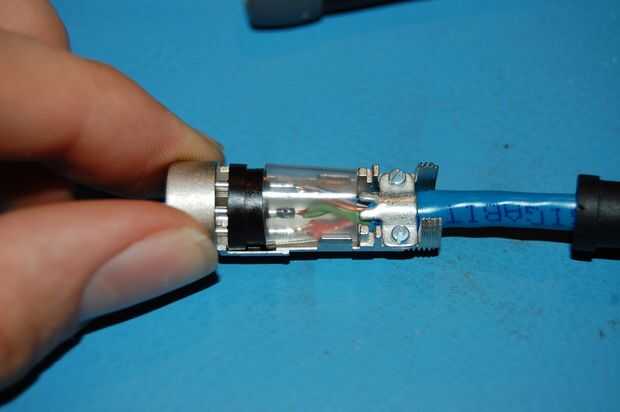

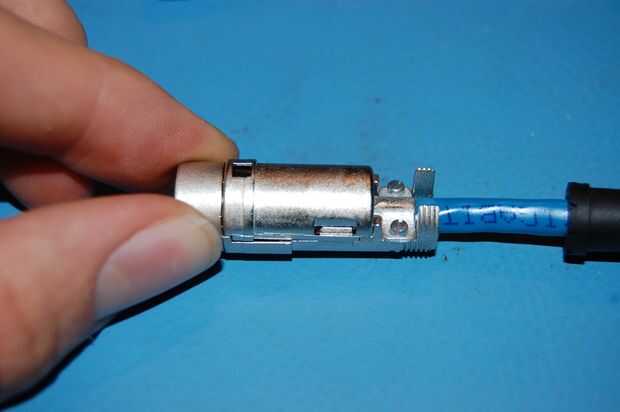

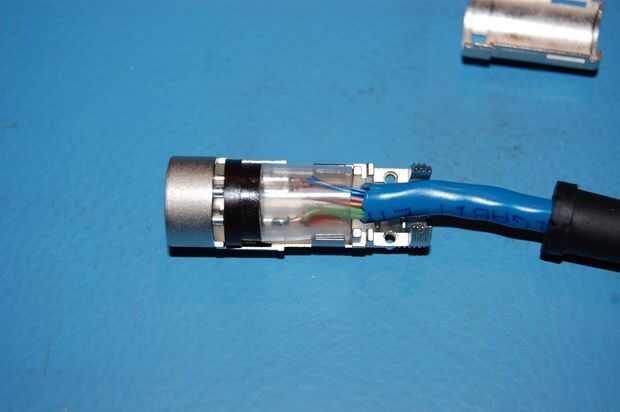

Hubiera preferido usar algunos cable trenzado de agradable para esto, pero todo lo que tenía era 8 un cable ethernet. Agrupan los cables pares (azul/azul, naranja/anaranjado, etc.) y logró encajar dos de estos cables en cada soldadura. Recomiendo utilizar un cable trenzado apantallado de 4 conductores para esto, si se puede. El montaje del conector de la misma es complicado, y es fundamental el orden de las distintas mangas. Uno termina primero para saber el orden, luego enrosque las mangas en el otro extremo antes de soldar en el segundo conector. Afortunadamente el conector que elegí es fácilmente autos así que si cometes un error que le sólo le costará tiempo y dinero no...

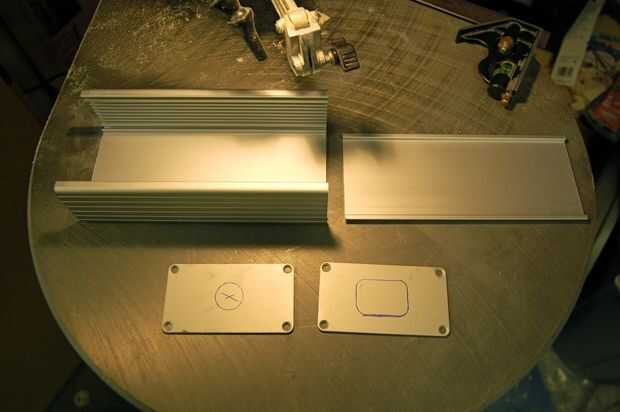

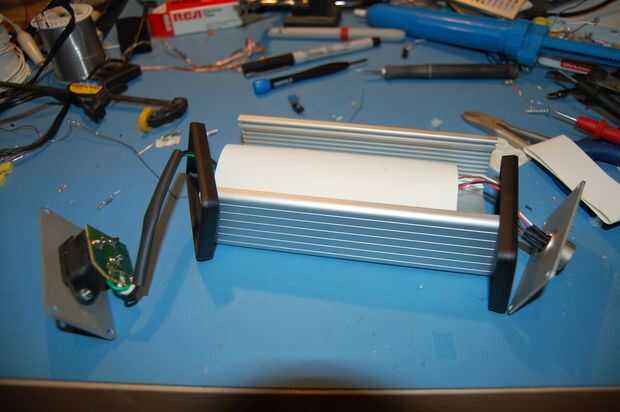

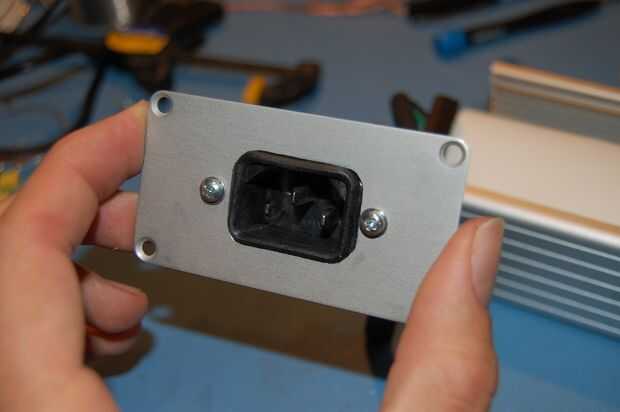

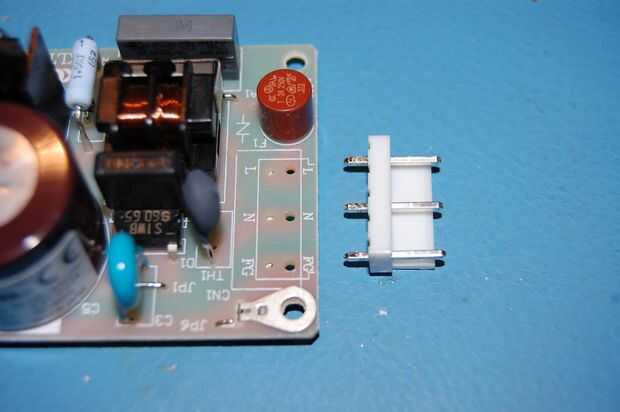

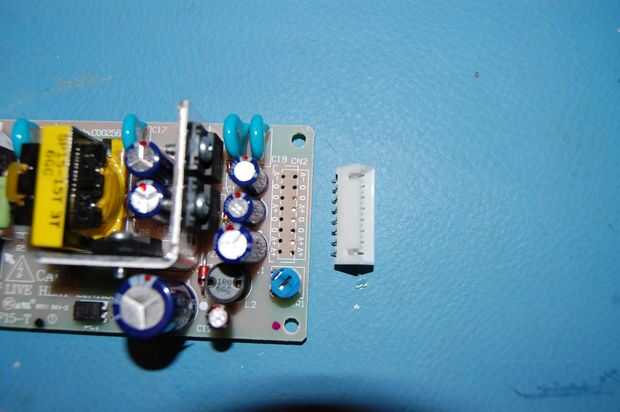

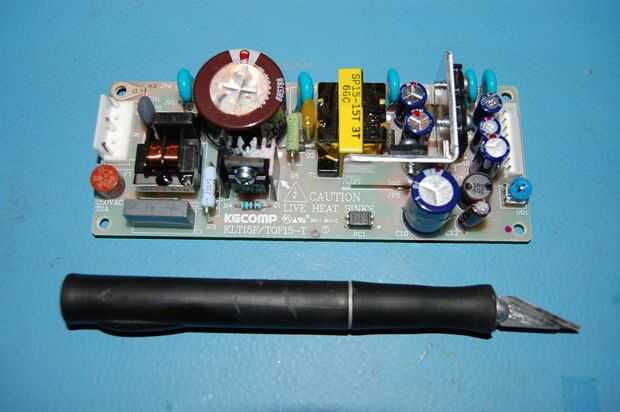

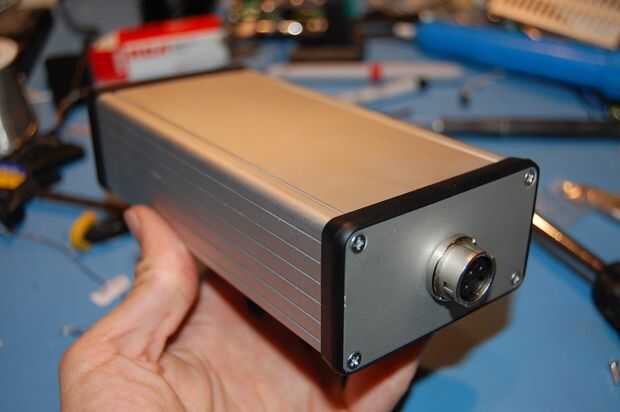

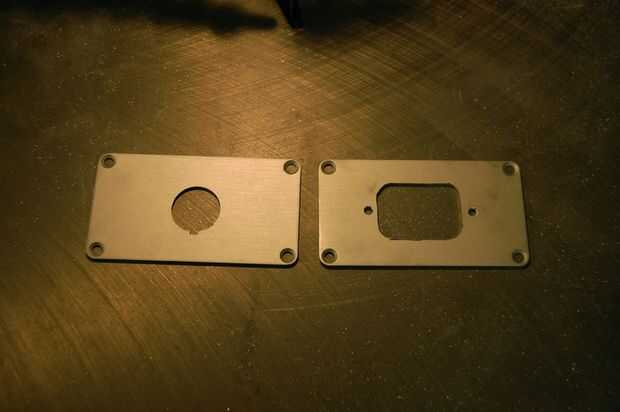

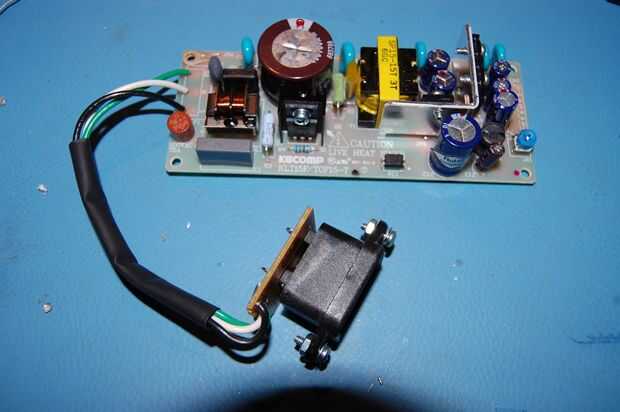

Como he mencionado anteriormente utilicé un pre-hechos + 15, -15, + 5V fuente de alimentación. Este recorte de mucho tiempo de desarrollo para mí y el resultado final fue una fuente que es más pequeño y más ligero que cualquier cosa que podía hicieron. Es casi lo suficientemente pequeña como para caber en la guitarra sí mismo! Desoldar los conectores existentes y CA por jack a un extremo y el conector de alimentación a otra. Usted también tendrá que hacer una modificación a la red eléctrica: la soldadura de un solo cable entre el + 5V tierra y + 15V /-15V tierra, así que los dos terrenos están en el mismo potencial. Puede elaborar una caja personalizada para la fuente de alimentación o simplemente la materia en la caja de un proyecto.
