Paso 1: Reunir las piezas necesarias
A continuación, necesita ir de compras para las partes. Hay kits que se pueden comprar con placas de circuito impreso bien ahi. Nunca he usado uno, porque me gusta el método de "desde cero".

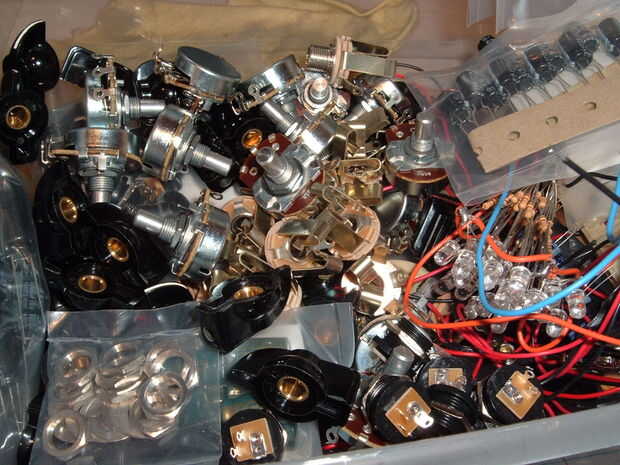

Estas son las partes de mi último pedido Jameco.com:
Cantidad---número de pieza---Descripción
1---24133---opamp LM386-3 700mw
1---140514---pote de 100 ohm
1---29197---5 olla de ohmios k
1---281746---Switchcraft estéreo 1/4"
2---knobs chickenhead 102788---
¿1---2006764---5 mm azul LED (todo el mundo le gusta azul, derecha)?
1---23077---soporte de 5mm LED
1---216452---snap batería
1---1954818---5w de 4 pulgadas, altavoces,
1---690380---resistencia de 10 ohm (tiene que comprar en cantidad 100)
1---690865---resistencia ohm de 1 k para el LED
1---1947351---.047uF condensador
1---15229---.01uF condensador
1---30496---condensador electrolítico 220uF
1---93761---condensador electrolítico 100uF
1---151590---toma de tensión
1---43140---perfboard u otros circuitos
Paño de la parrilla (opcional... encontrar retazos de tela localmente)
Alambre, soldadura, soldador, Pelacable, esponja húmeda, pegamento de aerosol, arma de pegamento caliente, pegamento caliente palos, papel de lija (220 arena los trabajos finos), herramienta de corte rotativa, taladro y brocas, Sierra (3-3.5"), taladro prensa (opcional), archivos, alicates, cinta métrica, pinzas (opcionales), lápiz.
El circuito original fue etiquetado "$5 Crackerbox Amp" en el volumen de la revista hacer 9, pero el orden de las piezas anterior es justo por debajo de $30 las cantidades mínimas de compra. Todavía tienes que encontrar una caja de puros y pagar envío. :)
Usted puede encontrar algunas de las piezas más baratas localmente. Mitad de la diversión es ir de compras alrededor para las partes.
