Paso 2: Perforar y su caja de arena
Voy a describir mi método usando un imaginario 7" L x 7"altura x 2.5" D caja de cigarro. Estas dimensiones no coinciden exactamente con las fotos. Cada caja de cigarro es diferentey las medidas que hago no será el mismo.
Hacer un seco trazado! Que padre que las piezas acoplarán a la caja de cigarro. También quiere asegurarse de que los controles y partes no interfieran con el cierre de la caja de cigarro.

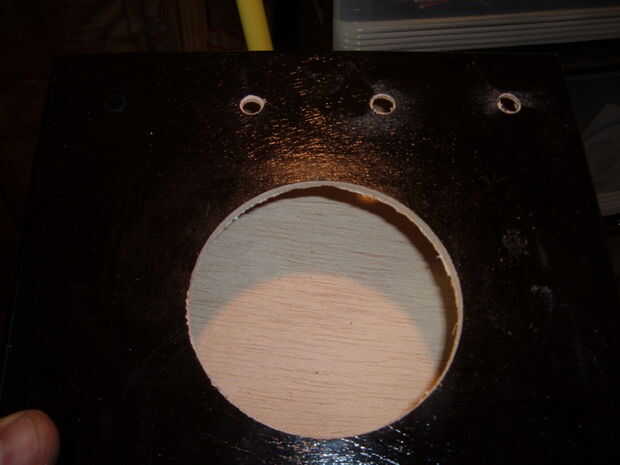

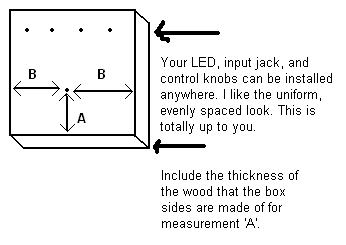

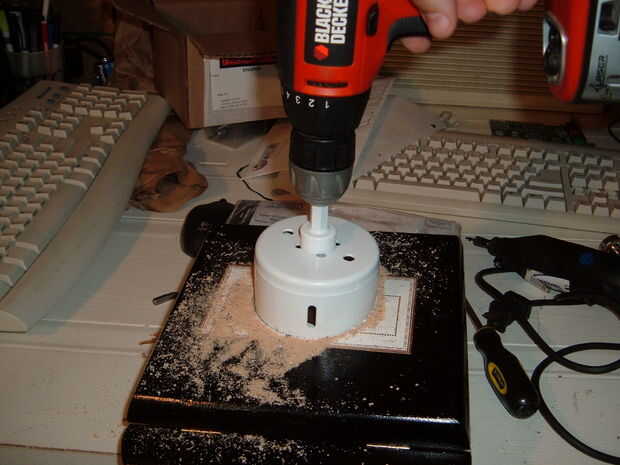

Siempre comience con la ubicación del altavoz y trabajar mi camino desde allí. Me gustaria tener el altavoz en los amplificadores de "fondo" de la amp como más tradicional, tienda compró. Estamos utilizando un altavoz de 4", por lo que es el centro del altavoz 2" desde cualquier borde. Montaremos el altavoz con el centro de 2.5" de la parte inferior de la caja de cigarro (no olvide de factor en el espesor de la caja de madera de lado y que agregue a la medida). El espesor de la madera en mi cuadro imaginario es de. 25", así que voy a hacer un punto en 2,75" (medida A en mi dibujo). Luego encuentre el centro de su caja. El centro de mi caja de cigarro imaginario es de 3.5" (Medida B en mi dibujo). Si la parte inferior izquierda de la caja de cigarro es el origen de un plano xy, las coordenadas xy de este agujero sería (3.5", 2,75"). Use un punzón o la punta de su lápiz para agujerear una pequeña chuleta para que el taladro no viaja. Usando una sierra del agujero, taladre un agujero aquí.

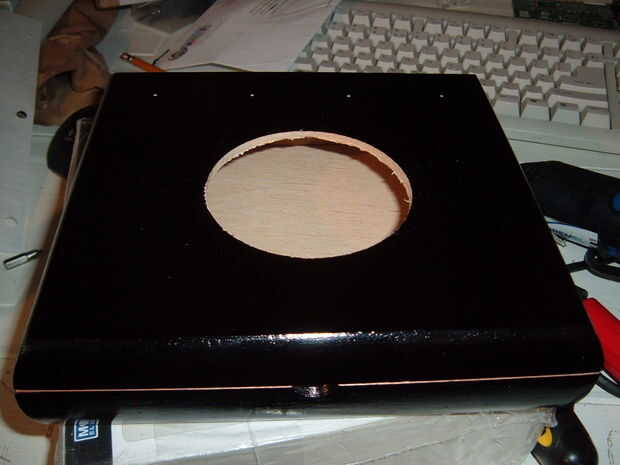

El siguiente agujeros para perforar son de LED, potenciómetros, conector de entrada y toma de tensión. En el dibujo tengo todo pero la toma de la tensión en el "frente" de la caja de cigarro. Yo suelo llamar el fondo real de la caja de cigarro de la parte delantera. Uniformemente los espacio entre el borde superior del frente. Cada agujero es de 1,4"(aproximadamente 1 7/16") de uno a. Los orificios exteriores son 1,4" desde el borde. Estos agujeros son 1-1.5" de la parte superior de la amp. Puede ser creativo y poner sus piezas dondequiera que usted quisiera.
La parte final a taladrarse para es la toma de corriente. Usted puede ponerlo en el lado. Simplemente centrar y perforar dondequiera que usted por favor. Otra vez, cada caja de cigarro es diferente, y que le da una medida exacta probablemente no funcionaría. Para mi caja de cigarro imaginario, taladrará un agujero que está en (3.5", 1.25") con la esquina del lado perforado como el origen.

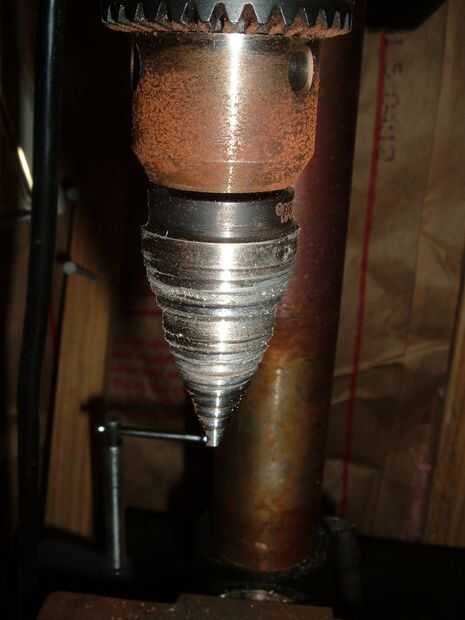

Cada agujero para que las piezas encajan con varias brocas. Yo utilice una broca de paso a paso y luego presentar el agujero con una lima redonda para obtener el diámetro final. Dry fit todas estas partes antes de continuar. Una vez que las piezas encajan en sus agujeros, lijar el agujero del altavoz por lo que se ve bien. Empezar a calentar la pistola de pegamento!
Nota: Tenga cuidado de no lijar el exterior de la caja de cigarro. Sólo desea desprender las rebabas del proceso de perforación.
