Paso 1: Entender el circuito
En primer lugar, sé que necesito 2 cosas en este circuito: debe haber botón de reinicio (para cortar la corriente hasta que el corto es fijo) y para hacerlo necesito una puerta lógica
A fácil de entender, voy a llamar a la (salida) es positivo, negativo significa B, significa alta 2, 7v a 5v, baja 0,7 o menor

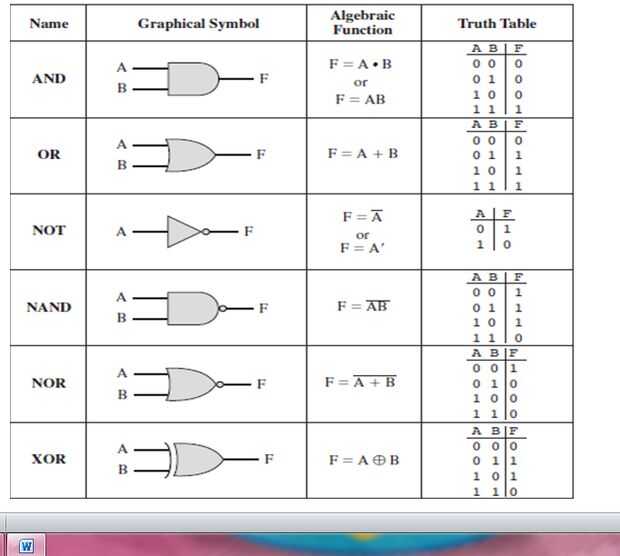

La puerta lógica es necesario cortar la corriente cuando corta, sino también actuar normal cuando no corta. La media cuando A llega a Vcc (alto) y B es baja (bajo), la salida es alta. Cuando se pone en cortocircuito, A = B = baja, el resultado también es baja. De este estado básico, elegir OR lógica puerta IC para este circuito (ver imagen). En el futuro, voy a hacer una potencia suministro con tensión de salida múltiple para lo te necesito multi o puerta IC. Entonces elijo 74HC32 IC
¿Cómo puede la actual estancia fuera después en corto? Sin botón de reset, la actual estancia en cortocircuito hasta que no pase corriente o es sin cortocircuito. Pero ¿cómo y dónde colocar este botón? Obviamente un botón simple no ayuda nada en absoluto. Necesito otro opto-acoplador IC, PC817 o PIC817

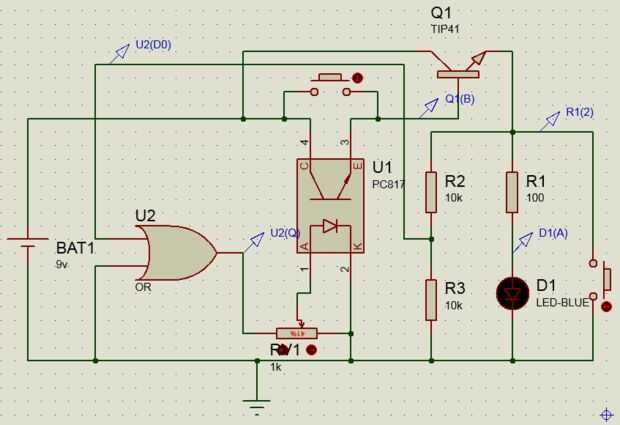

El opto-acoplador se utiliza para aislar 2 etapa de tensión, utilizar uno para controlar a otro y esto es lo que quiero. O uso de puerta, botón de reinicio y opto-acoplador, hice este circuito
