Paso 2: ¿Cómo funciona?

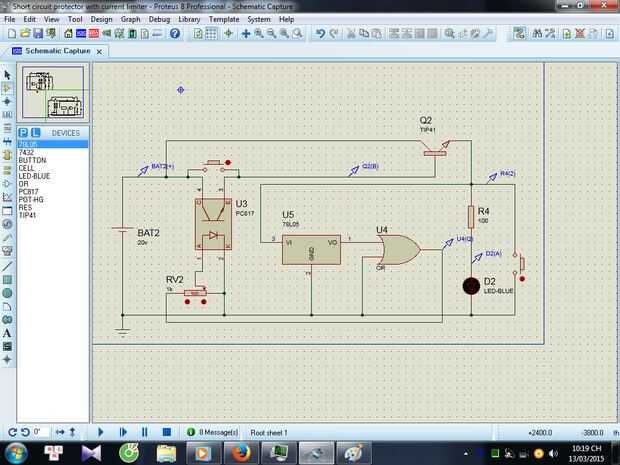

Al principio, se enciende pero no corriente pasar a través de porque no has encendido el LED en el opto-acoplador

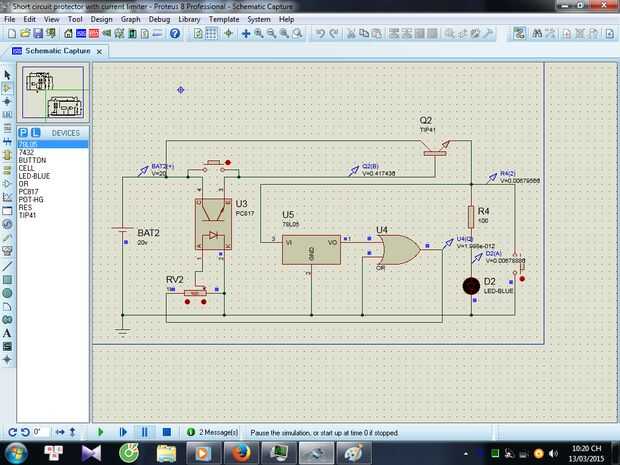

Cuando botón reset es presionado, el comienzo cureent fluya de la batería a voltaje de la salida. Este voltaje hacer trabajo del regulador de 5v, crear fuente de 5v o puerta IC para operar, también alimentar 5v entrada terminal (alta), que de salida sate es alta. Hacen de voltaje de alto rendimiento el comienzo del opto-acoplador para llevar a cabo, corriente puede pasar de colector a emisor. El transistor se agrega a la corriente más alta de la unidad. Después el botón de liberación, la corriente puede pasar a través de opto-aislador para tensión de salida. Nota: la imagen en el paso anterior utilizando la divisor de tensión para alimentar la entrada de terminal; puede usar divisor del voltaje para el voltaje de retroalimentación si es de fuente de voltaje de 10v o menos

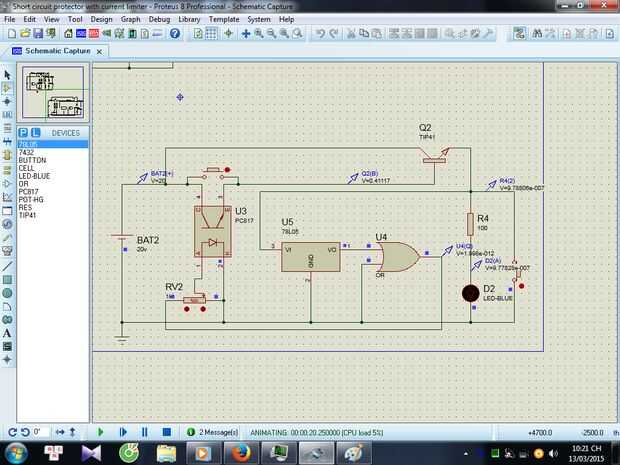

Cuando corriente accidentalmente en cortocircuito, la tensión de salida es cero, la salida de moake regulador de voltaje es baja, la alimentación en la lógica del IC y que de salida es baja. Salida baja que opto-aislador dejara de conducir, cureent parada de tensión de la fuente. La lógica IC responden a la corta en 6 ns. Le ahorrará su vida y el circuito aplicación de corriente
Después de que el corto está desactivado, pulse el botón de reset para reiniciar el circuito.
