Paso 5: Realizar las conexiones y traerlo todo junto
Conecte un cable desde el botón de disparo a la d1 en el ESP-8266, conectar el otro a un pin de tierra (etiquetado GND)
Conecte un cable desde el botón de a pie a d2 en el ESP-8266, conectar el otro con un conector de tierra

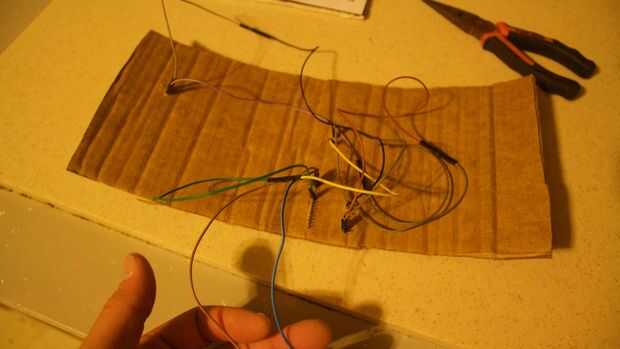

Con tu macho a hembra de los cables, conecte uno a un pin de tierra (GND) y el otro al pin de VIN. Que de estos cuelgan de la parte inferior por ahora como se muestra en la primera foto.
Estos cables pueden soldarse, o suavemente apretón les con alicates de punta si no permanecer en el lugar.

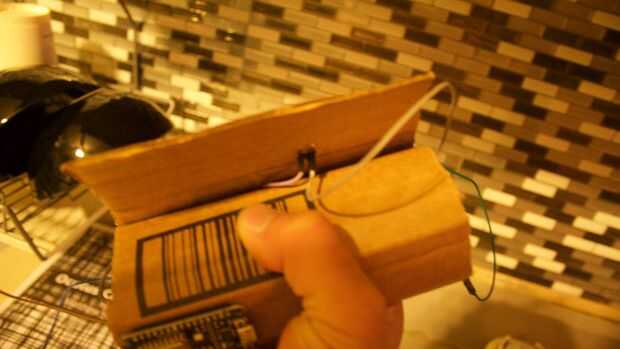

Ahora, rollo de cartón como se muestra en la segunda foto y verás que hay un problema con los cables del botón disparador en la forma.
Marque el punto en la cartulina donde van a golpear y deshacer la conexión. Corte un agujero ahí en el cartón, tirar los cables a través del agujero que acaba de hacer y todo lo que deben ahora sentarse a ras.

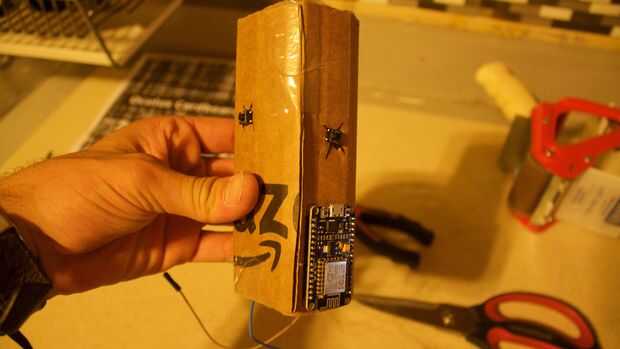

Ahora es seguro todo en su lugar como el tercer cuadro de la cinta.

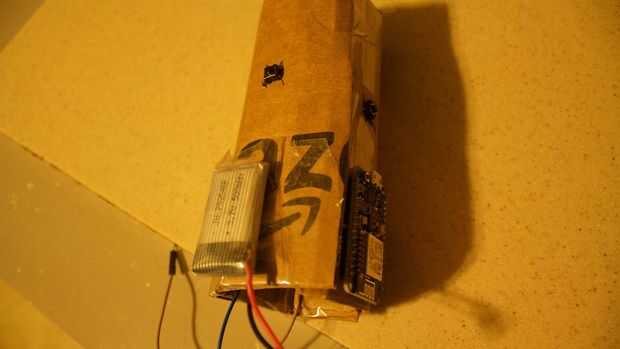

Coge la batería y grábelo en algún lugar a lo largo del lado de la cartulina como la cuarta foto.

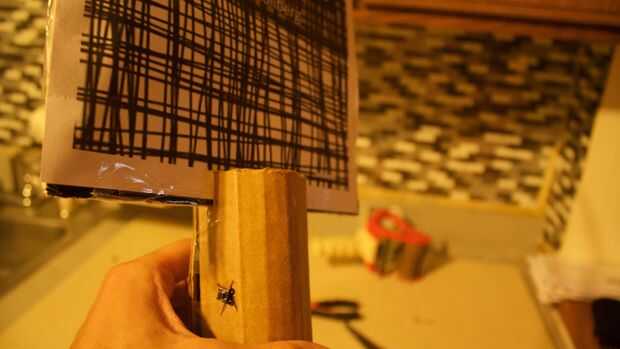

Por último, cortar dos pequeñas ranuras en la parte superior y deslice en el destino de la imagen según la última foto.
