Paso 1: Diseño del colector
Lo primero que tenía que hacer era diseño del colector. Usted puede comprar confeccionados colectores, pero quería control sobre esto, así que decidí diseñar minas de la tierra-para arriba. Diseñé el colector de entrada en un extremo y dejar el otro extremo capsulado apagado en caso de que queríamos ampliar el sistema.

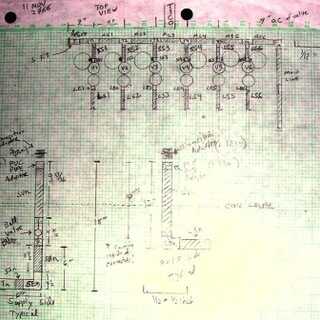

Sé que mi escritura es difícil de leer, y el hecho de que estamos tratando de leer de una fotografía es aún más difícil, pero por favor, tenga conmigo.

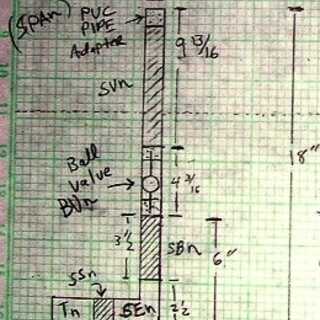

He intentado todo lo de la etiqueta de una manera estándar para que mi "Old-Timer no obtener lo mejor de mí. También, todos mis conectores son conectores slip excepto donde observado. Estoy usando tubo de una pulgada Cédula 40 (que debe ser cortada con una sierra, no con cortatubos mano.)

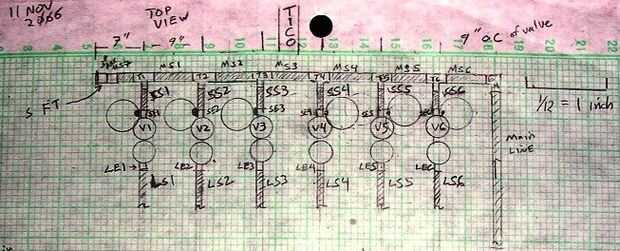

La primera idea es llevar las válvulas como cerca de una pared como sea posible pero todavía permitir espacio para trabajar en las válvulas. Me llevó a diseñar un colector línea recta funcionamiento con deslizamiento Ts en perpendicular 90° al colector principal de ejecutar. Aquí he etiquetado como el tubo de MSn donde MS significa lado colector, y n es uno de los números enteros 1-7. También he etiquetado el resbalón Ts T 1-6, que corresponde con uno de cada una de las válvulas. En el lado de la entrada del colector es codo EM, para codo colector, y en el lado opuesto tengo un deslizamiento al conector hembra de rosca etiquetada SFT, supongo que por deslizamiento del hilo de rosca femenino.
