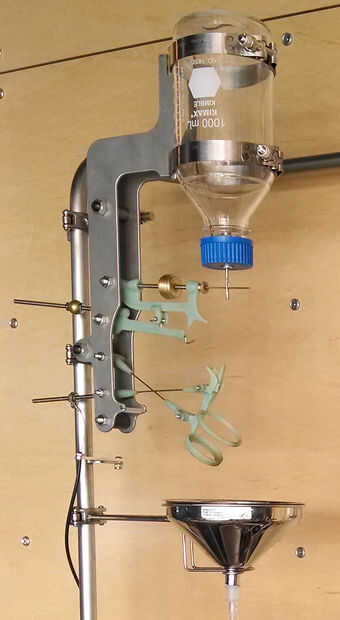

Paso 3: Construcción de los módulos de colada

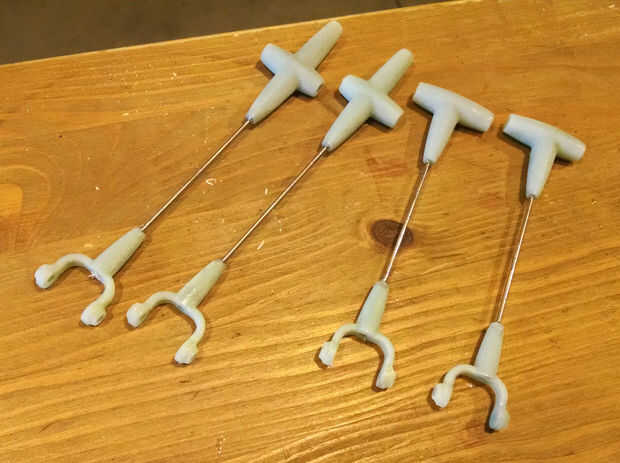

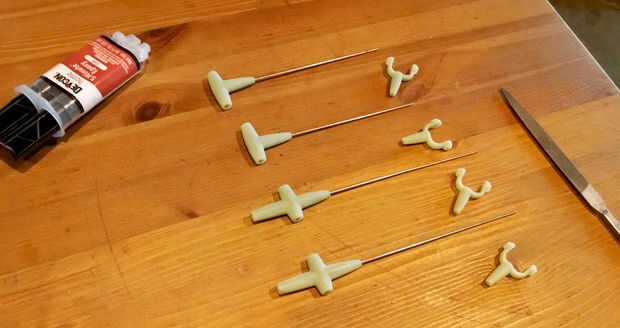

3D imprimí muchos de los pequeños componentes de los módulos de colada en un Objet Connex 500 en ABS-como el material (para fuerza). Usé varilla inoxidable ajustaron en accesorios 3D impreso tee para crear el arreglo de cuatro barras que vertería el receptáculo.

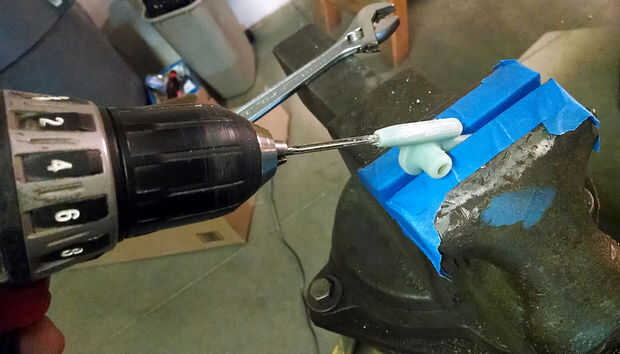

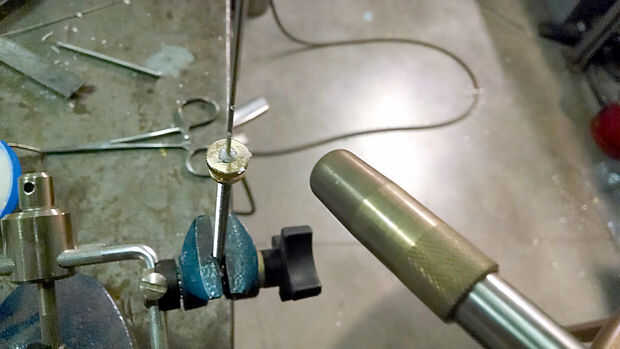

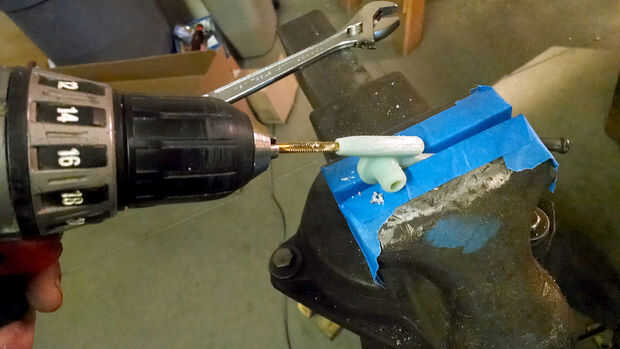

El brazo de contrapeso y el brazo de bloqueo tienen pesas suspendidas, así como de otras partes de alambre de metal pequeña para reducir la fricción cuando se frotan uno contra el otro. Perforado y golpeado ligeramente las piezas impresas 3D para varillas roscadas sujetar los pesos. Terminé de soldar las tuercas de latón moleteada en barras roscadas para soportar el peso y el poco gancho en el brazo de bloqueo.

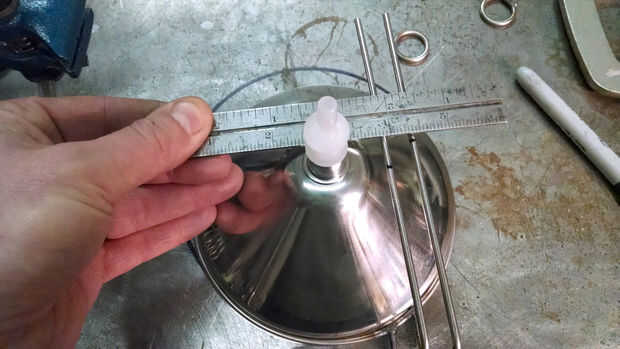

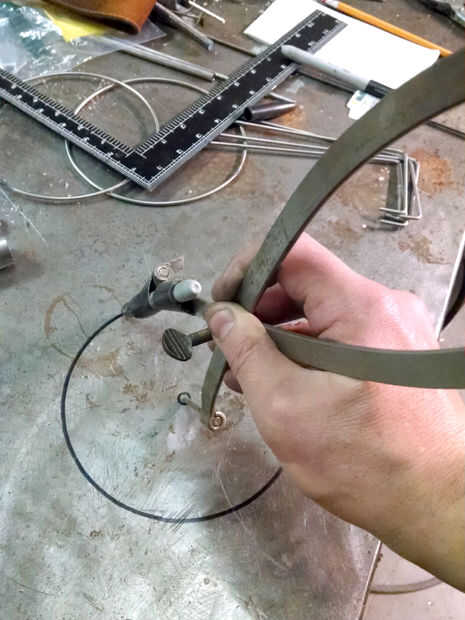

Porque los soportes Quick Clamp que sujetan el módulo de verter sobre el armazón se encuentran fuera del centro, el soporte de embudo por debajo que construirá centro. Usted puede ver en las imágenes cómo peanas estas piezas para soldadura TIG. Se hacen de varilla inoxidable 304 del diámetro de 1/8".
El receptáculo es 3 onzas vaso desechable de plástico llevó a cabo en un pequeño soporte impreso 3D que también tiene un gancho de cierre en el brazo de contrapeso. Elegí la taza porque necesitaba esta parte alimentario sino también como ligero posible, así como desmontable para su limpieza.
