Paso 15: Construcción de las capas - el resto

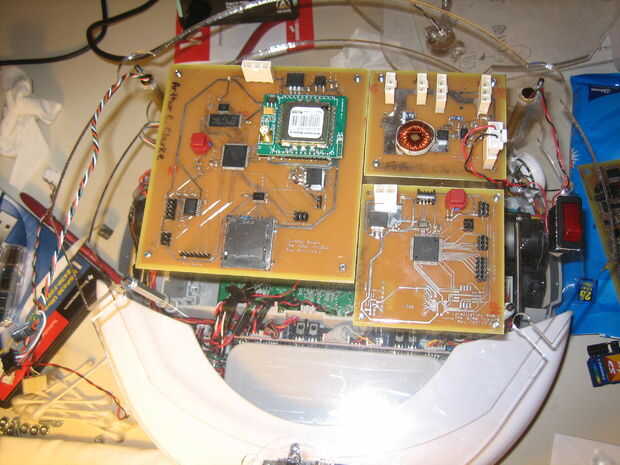

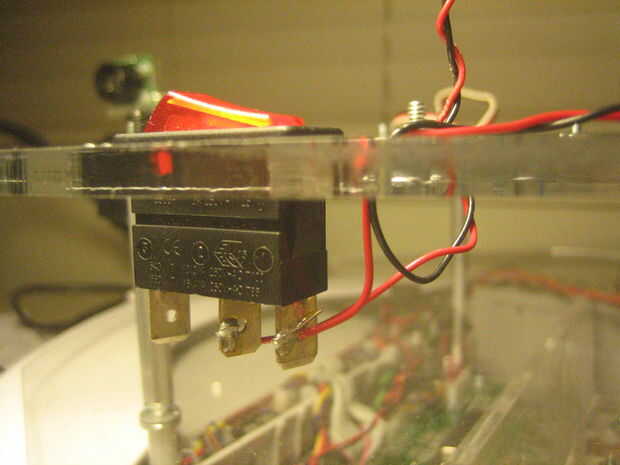

La tercera capa es la capa digital. Soportes pequeños fueron utilizados para sostener las tres juntas (potencia, control y localización) utilizadas en esta capa. Un interruptor rojo fue utilizado para la alimentación al módulo de potencia.

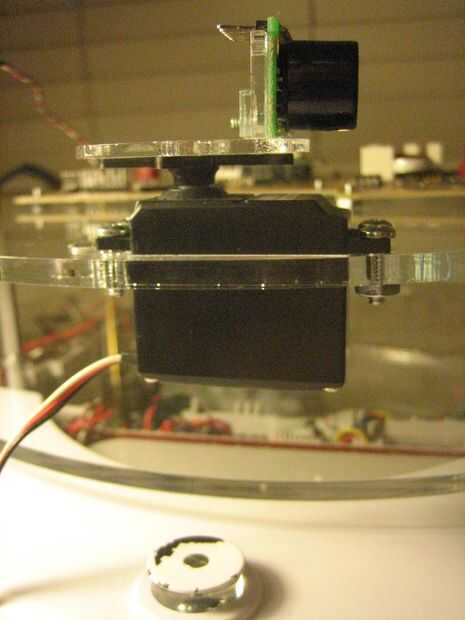

La tercera capa es también el hogar del servo y el sensor ping montado. El sensor ping se monta con la medida y una loca pegado en el cuerno del servo.
Esta capa no tiene routers de cable sin embargo, como los cables provenientes de la capa de expansión por debajo de lo necesario para pasarse a ella, y los cables de esta capa se necesitan recorrer hacia arriba.

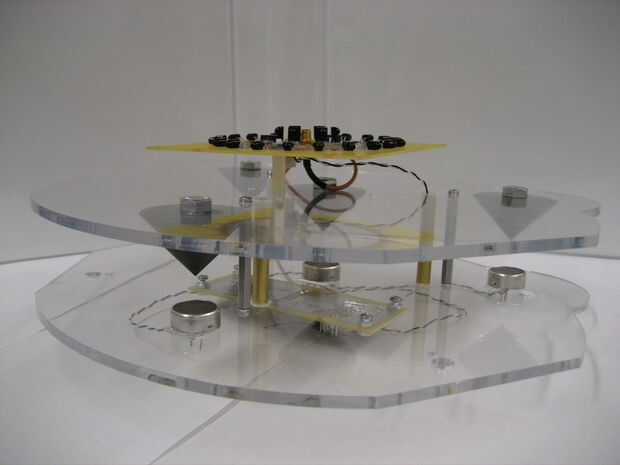

La cuarta capa es inicio del tiempo de vuelo y los transductores ultrasónicos. El tiempo de Junta de vuelo cuelga boca abajo para los cables de corta distancia a la placa de localización. Los transductores ultrasónicos calcen bien en su corte porciones de acrílico y se hacen así para que se alineen perfectamente con sus correspondientes conos de arriba.
Esta capa tiene tres separadores a la siguiente capa, así como cable routers. El alambre más grueso es el cable coaxial a la antena en la parte superior. Si usted compra un cable coaxial muy grueso, un orificio de enrutamiento del cable más grande puede ser necesario.
La quinta y última capa es el hogar de los conos y el Consejo de IR. Los conos se atornillan usando Zinc-Plated baja resistencia hexagonal tornillo de cabeza 3/8"-16 hilo de rosca grueso, 1/2" longitud. La Junta IR se encuentra en la parte superior, con un agujero pasando por el centro de la misma. Esto es para que cable coaxial de la antena puede caber a través de.
Todos los archivos de SolidWorks dan las dimensiones exactas de todo corte.
