Paso 3: Crear la Junta

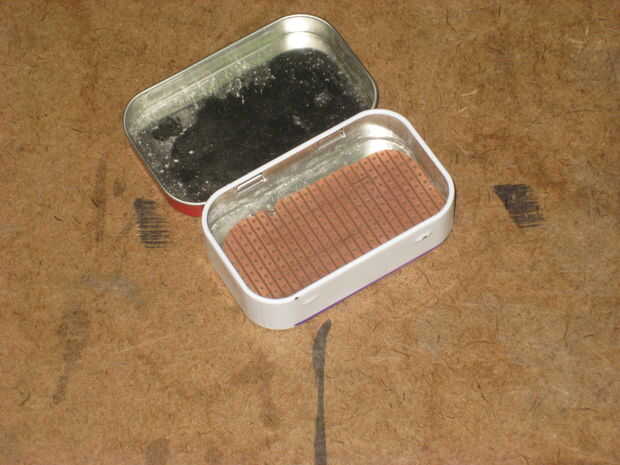

Cortar o moler abajo de las esquinas de la Veroboard hasta que quepa holgadamente en la lata Altoids. Vuelta el tablero y cortar todas las tiras por la mitad.

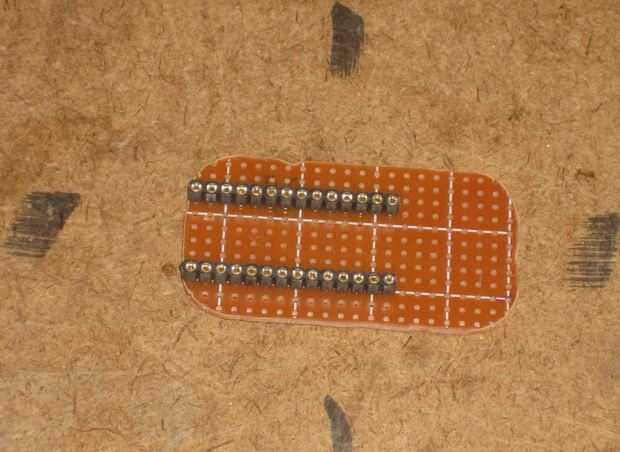

Soldar primero los encabezados femeninos y resistencias. Las cabeceras son 14 patillas largas, y las resistencias son 4.7kΩ.
Quite dos tiras de 14 cabeceras masculinas e insertarlos en las cabeceras de mujer. Estos pines macho tienen un lado cónico y un lado plano - Asegúrese de que insertar el lado cónico en los encabezados de la mujer.

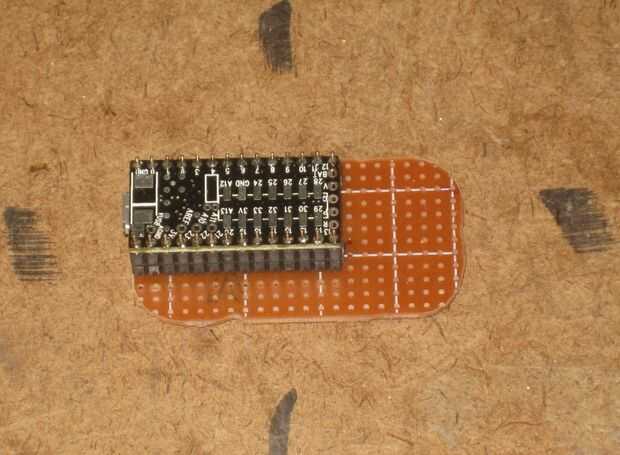

Soltar el Teensy en las cabeceras al revés, para que el botón apunte hacia el tablero. Soldar en su lugar. Recorte las cabeceras que resaltan tan cerca como sea posible y luego retire el Teensy.

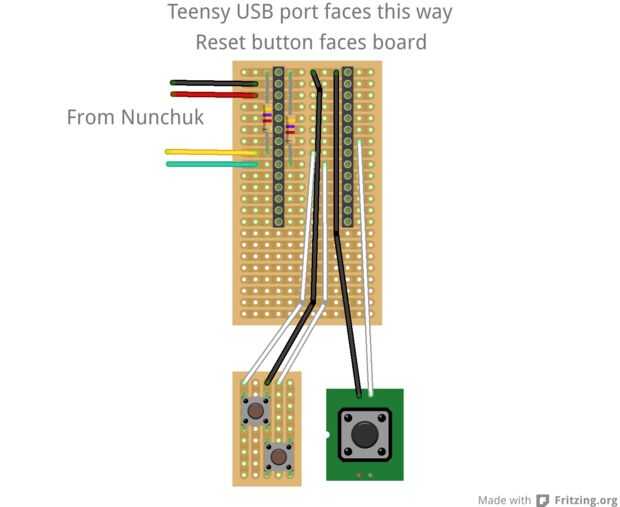

Como se muestra la soldadura en el Nunchuk y asegúrese de que quede en la parte en blanco del PCB.

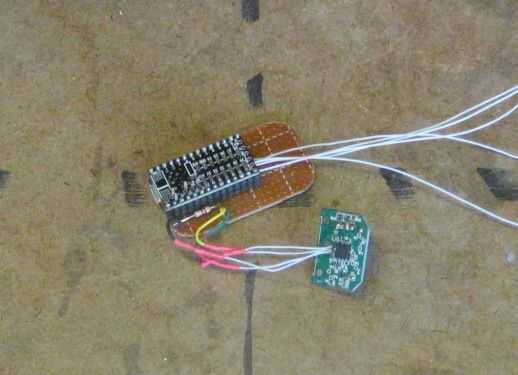

Corte cinco pies de largo fino-calibra los alambres y la soldadura como se muestra. Pele los extremos de los cables.
