Paso 4: Agregar electrónica a la caja
En este paso será combinar la electrónica con el caso. Como siempre, las instrucciones más detalladas se encuentran en la documentación.

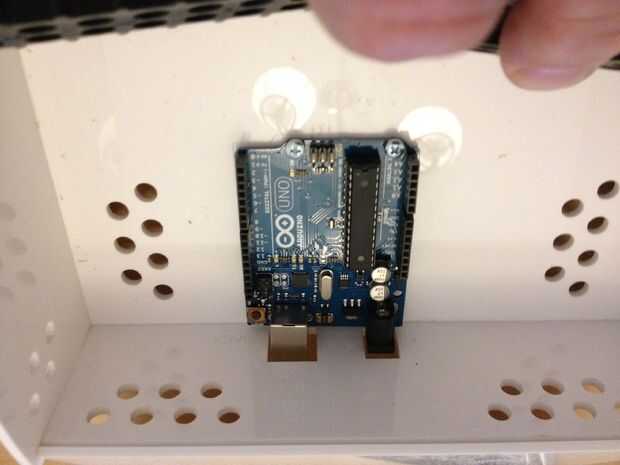

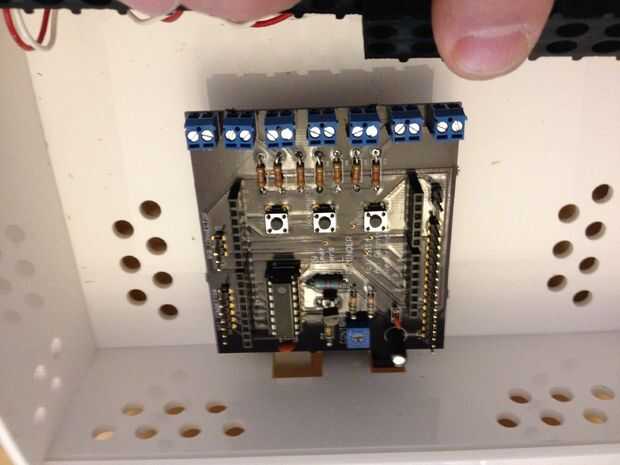

Tu Arduino en la parte posterior de la caja usando cuatro tornillos de montaje. Luego presione el escudo sobre él - asegúrese de que los pasadores estén todos alineados.

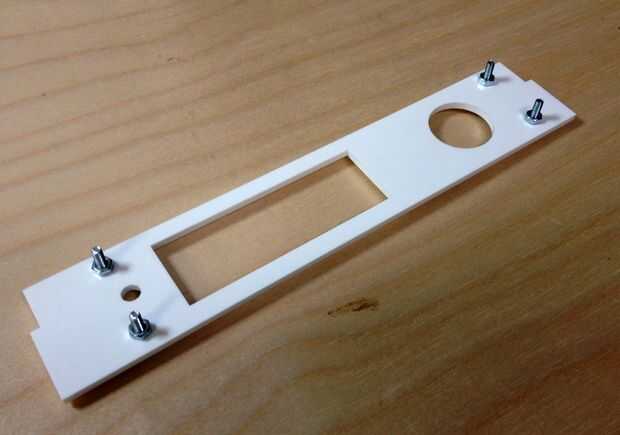

Coloque el bisel y las piezas de montaje en panel. Monte el panel LCD, el PIR, y el poder llevó a la pieza de montaje de panel con tornillos de plástico. Utilizamos tornillos de plástico para evitar cualquier cortocircuito accidental.
Ahora añadir cuatro tornillos en los orificios de esquina de la luneta y asegure con una tuerca.
El montaje del panel se deslice sobre los cuatro tornillos del bisel. Fije con cuatro tuercas.

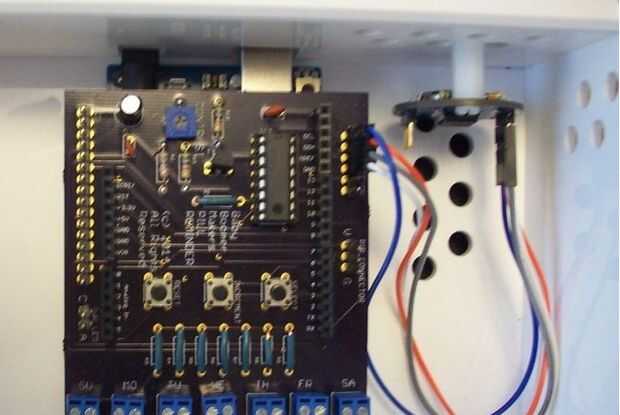

Conectar el cable de cinta de panel de LCD, PIR y LED de potencia en el escudo como se detalla en la documentación. Ahora conectar un cable desde el reloj de tiempo real en el escudo y el RTC en el caso de Monte.
El siguiente paso es tedioso, pero fácil de hacer si usted presta atención al documento de la Asamblea. Poner un LED en cada uno de los orificios de la bandeja de LED. Tenga en cuenta que una bandeja de LED se etiqueta AM y otra PM. Toma el LED de la izquierda de las bandejas de AM y PM. Retuerza el cable de positivo de un LED con el cable negativo del otro LED y añadir uno de los cables de la coleta corta. Soldarlos juntos. Hacer lo mismo con los otros dos cables de los LEDs. Ahora hacer la misma operación en los otros seis pares de LEDs. Ponga un trozo de tubería en cada conexión del encogimiento.
Prestando mucha atención a las instrucciones, conecte las puntas de la coleta a los terminales de tornillo en el escudo.
Ahora coloque las dos bandejas de LED en lugar del caso. Trabajo el LED conduce suavemente hacia abajo en las ranuras en el caso. Cuando termine seguro las dos bandejas de LED con cuatro tornillos.
