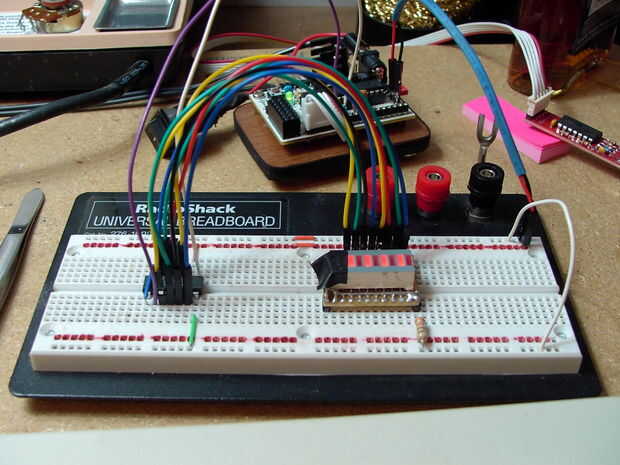

Paso 4: Proyecto 1 [pt 1]: hardware de controlador '2 hilos' gráfico de barras LED pantalla
En la segunda página dijo que no se trataba de controlador, que eran dispositivos lógicos, con pequeñas cantidades de corriente capaz de pasar a través de ellos. En orden de funcionar 8 LEDs, mientras que manteniendo el circuito simple y no cocinar el registro de desplazamiento, requiere que nos limite la corriente un poco.

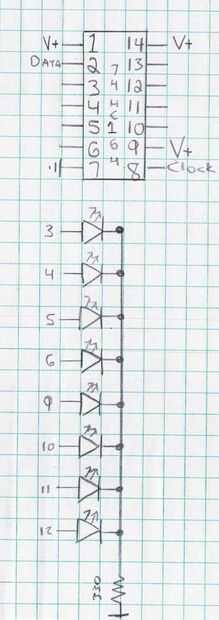

Los LED están conectados en paralelo y comparten un terreno común (cátodo común), antes de entrar en el terreno de la fuente de energía que necesitan para pasar a través de una resistencia de 330 ohm, limita la cantidad total de corriente que todos los LED posiblemente podría utilizar para 10ma (a 5 voltios)
Esto deja el LED en un estado de aspecto enfermizo pero hacer luz para arriba y así sirven para este ejemplo, en orden a drive de LED, su corriente apropiada que se necesita para introducir un transistor donde el registro de desplazamiento puede activar o desactivar una corriente más alta de la fuente (ver proyecto 3)
El pin de datos del registro de desplazamiento (pin 2) se tiene que conectar al pin digital de arduino Nº 2
El pin de reloj del registro de desplazamiento (pin 8) necesita para conectar al pin digital de arduino # 3
