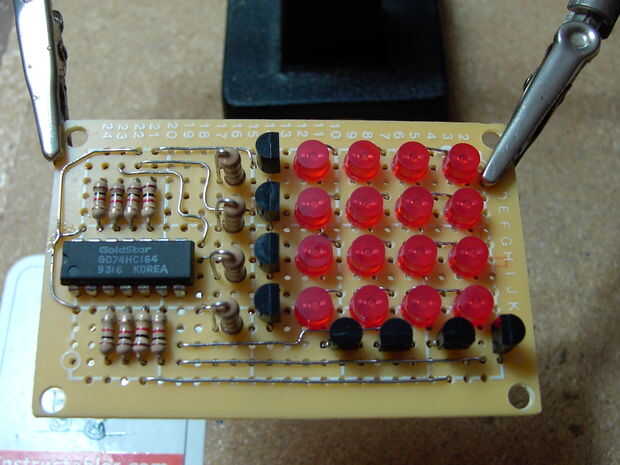

Paso 7: Proyecto 3 [pt 1]: pantalla de matriz de led de 4 x 4 '2 hilos'
Los circuitos también se diferencia en que el registro de desplazamiento no es conducir directamente el led, en cambio las salidas del registro de desplazamiento se envían a través de un resistor de 1Kohm a la base de un transistor NpN, cuando la salida de la broca es alta, permite bastante corriente y voltaje en el transistor para cambiar la interpolación de conexión el colector y el emisor, los colectores están vinculados a un "robusto" 5 voltios regulados.
Los emisores de los transistores están conectados a resistencias de 150 ohmios y las resistencias están ligadas a la annodes de 4 led en una fila y limita la fila a 20ma, aunque cuando dibujar imágenes en la pantalla 1 solo led está encendido en un momento y por lo tanto cerca de todo brillo (cerca porque enciende y apaga muy rápido para hacer la imagen entera)
Hay 4 filas y 4 columnas, cada fila es un resistor y un transistor, en cada columna que los cátodos de los LED están atados juntos, funcionó en el colector de un transistor, cuya base también es controlado por el registro de desplazamiento y finalmente para tierra.

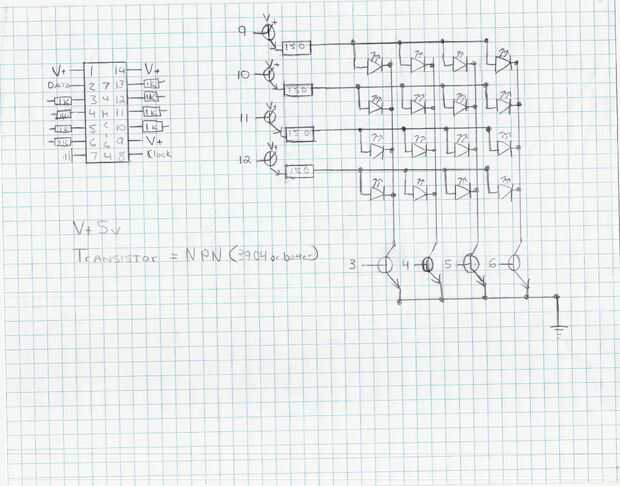

Gran versión de esquema
