Paso 2: dentro de la caja

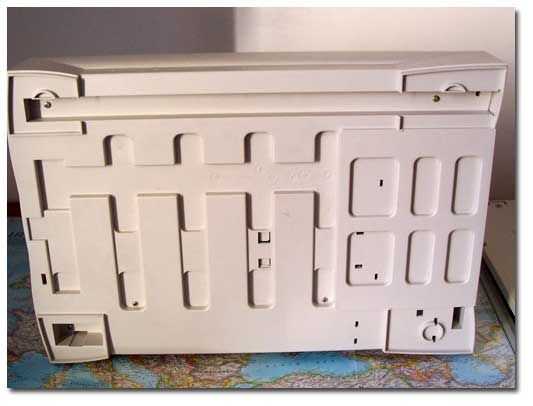

Lo primero que hice fue a destazar el scanner, después de todo lo que necesitaba era el caso de vidrio y cubierta. No hay componentes eléctricos que reutilizar. Por supuesto que puede que desee guardar los motores, correas, tornillos, piezas de la cabeza... Sabes, casi todo.
Entonces opté por 3 tubos (alrededor de 8 euros cada uno), con balastos y arrancadores (6/7 euros por cada juego). El interruptor, los portafusibles soporte y red rescatados de algún sitio.
Para el plano de la parte inferior he utilizado una hoja de lata. Esto actúa como una especie de espejo/difusor de UVs.
Usé también algunas barras de aluminio de desecho de muebles de cocina, decirle su color en las fotos. Distanciadores y tornillos según sea necesario.

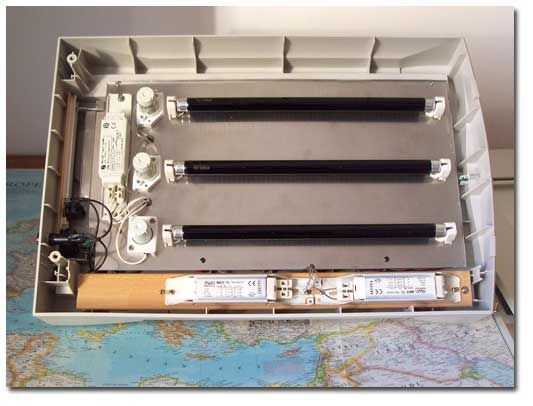

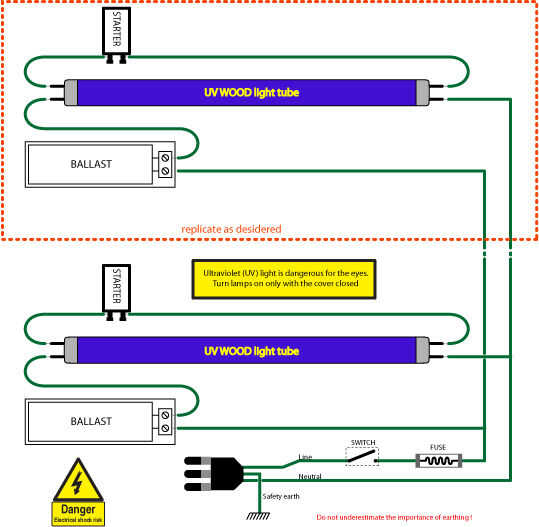

Ahora, las imágenes muestran el esquema eléctrico y el interior de la cama de la UV.
El circuito se basa en tres TL5 8W madera tubos de la luz. Cada tubo es alimentado por su propio lastre y el arrancador. El número de tubos puede incrementarse a voluntad. El circuito está provisto de un fusible y un interruptor. Una toma de corriente (tomada de una fuente de alimentación de PC) complementa el circuito.
Todas las piezas metálicas dentro tienen una contraparte metálico externo conectarse eléctricamente a ella, debe conectarse a tierra es decir, conectado a la línea de tierra. Esta es una medida importante de seguridad: Si algo sale mal y el metal interior se convierte en 'en vivo' el interruptor de seguridad o fusible que tiene en sus viajes hogar apagado y nadie resulta herido. De lo contrario la parte metálica externa puede ser vivo sin que nadie advirtiera hasta toca. En mi caso, ya que usé tornillos y espaciadores metálicos y un fondo metálico para sujetar a la caja, atornillado el fondo metálico al suelo.
Como estoy escribiendo que yo creo que debo han atornillados para la parte trasera que es metálico y se puede llegar desde el exterior así como de la tierra. Voy a hacer tan.
