El reloj binario de la Plasma de increíble, estilo Steampunk. (2 / 6 paso)

Paso 2: La electrónica

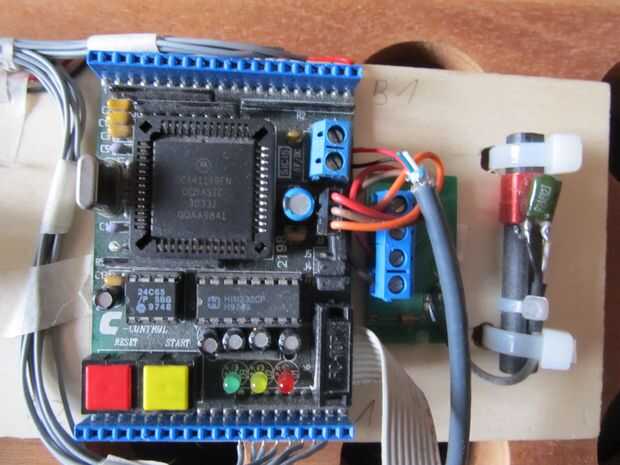

Los bulbos son controlados por un MC Conrad Electronics (control Basic) un controlador pequeño, fácil de usar que puede ser programado en BASIC. El controlador es capaz de conducir 16 IOs y tiene una entrada especial para una antena DSF. Esta antena es capaz de recibir la señal de un LW. transmisor situado cerca de Francfort.

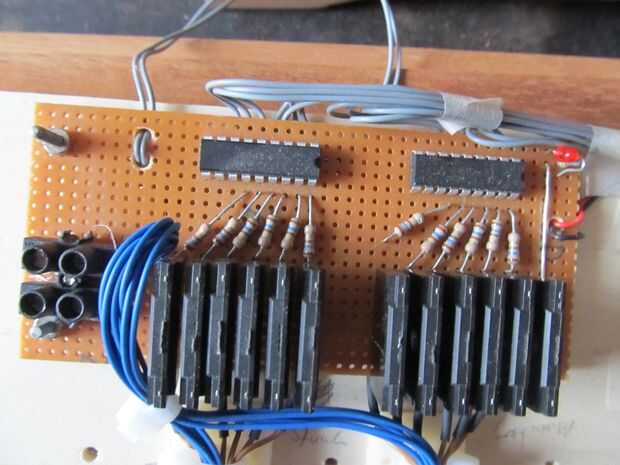

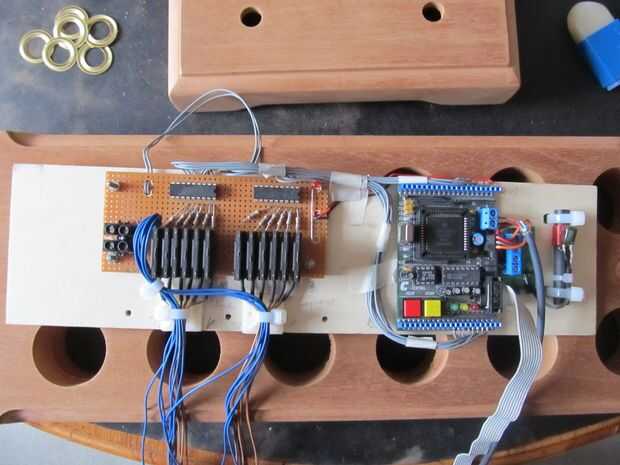

Los bulbos están conectados a un tablero de interfaz con el relais de estado sólido y el controlador IC´s. Un tictac es simulada por un relais pequeños 5V.
Usé esto: Relés de estado sólido (serie S102T01) y este controlador IC´s: ULN2803A porque el MC es sólo capaz de conducir la 10mA.
Las resistencias son para limitar la corriente.
