Paso 10: Añadir la electrónica a la caja de

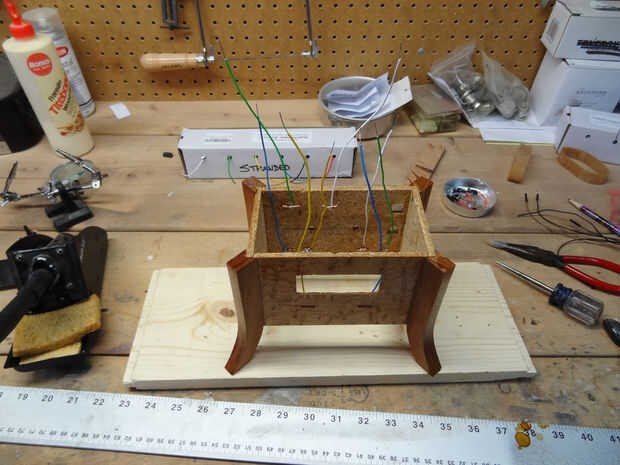

Medido y luego vuelva a medida donde debe ir el alambre de cobre para los sensores de capacitancia, luego perforados pequeños agujeros para aceptar el alambre. El alambre de cobre es de Home Depot, pero era algo que tenía por ahí en otro trabajo eléctrico. Es calibre 14. Me había doblado a forma entonces había empujado a través de los agujeros y doblar los lados traseros. Entonces había soldado algunos colores alambre trenzado a ella para conectar a la Junta de arranque de cap1188.

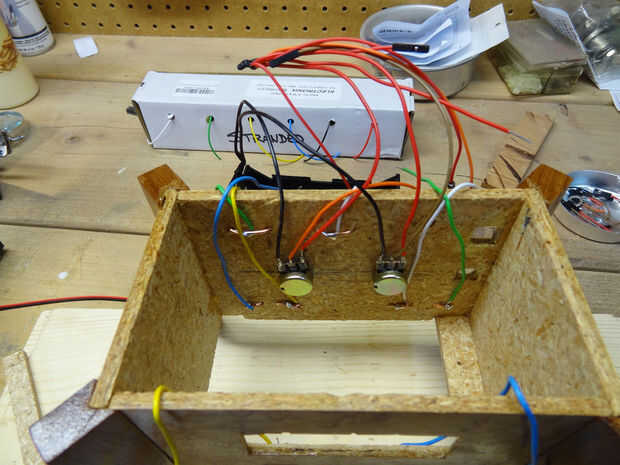

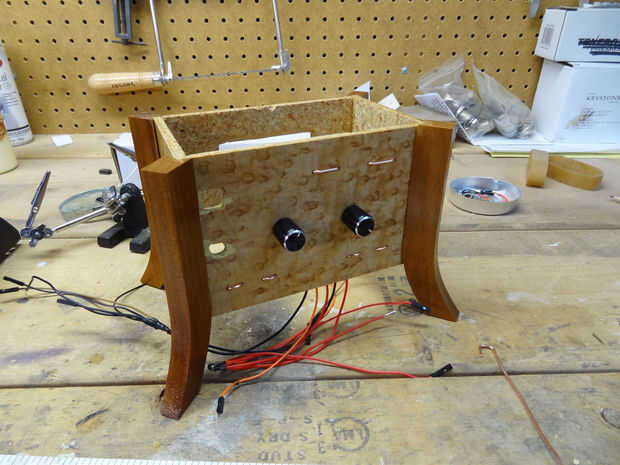

Yo también perforado dos agujeros para los 10k de potenciómetros y soldar los cables a ellos. Por último, perforé un agujero para el interruptor de encendido/apagado. En este momento el reloj era solo un lío de cables asomando la parte superior de la caja con no electrónica dentro.

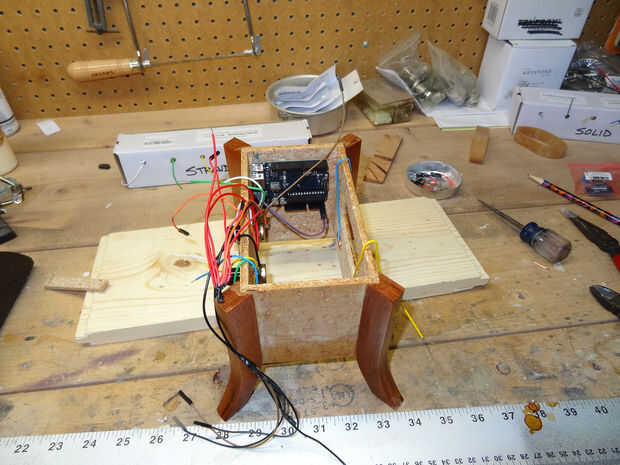

Usé un picahielos ' pretaladrar ' algunos pequeños agujeros en la caja y luego atornillar el Arduino y los tableros del reloj RTC en lugar. Había conectado a Arduino y luego agregué el sensor de la tapa y había cableado última. Lo hice así porque me daba pereza y no tenía ganas de hacer más pequeños agujeros para el sensor de la tapa ser atornillado a las paredes internas de la caja del reloj. Simplemente se sienta en la cima de todos los cables.
He probado varias veces a lo largo de la manera y notó que los sensores de la tapa son muy sensibles a mover el cableado dentro de la caja. Por suerte, el interruptor on/off reinicia los sensores, y la tapa ayuda a mantener todo en su lugar agradable y cómodo.

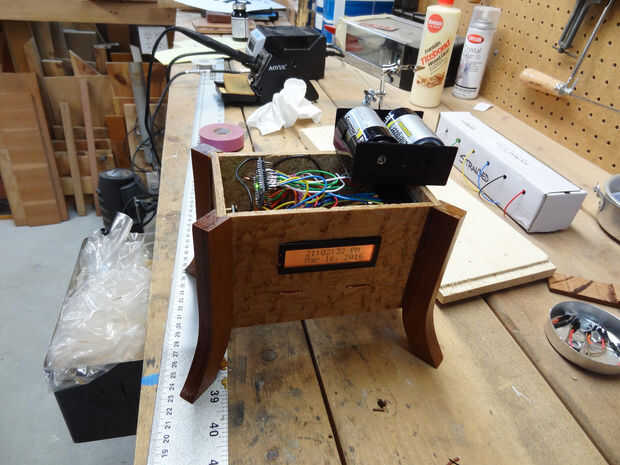

Por último soldar la batería de refuerzo para el paquete de baterías D-cell 2, cable para arriba y empujó en la parte inferior del reloj. Se llevó a cabo en lugar por la fricción y un pequeño trozo de madera que pegué en la parte inferior. Debo haber pensado que parte a través de más, pero oh bien, funciona bien y nadie puede ver a menos que se ven activamente.
