Paso 3: Conexión del reloj

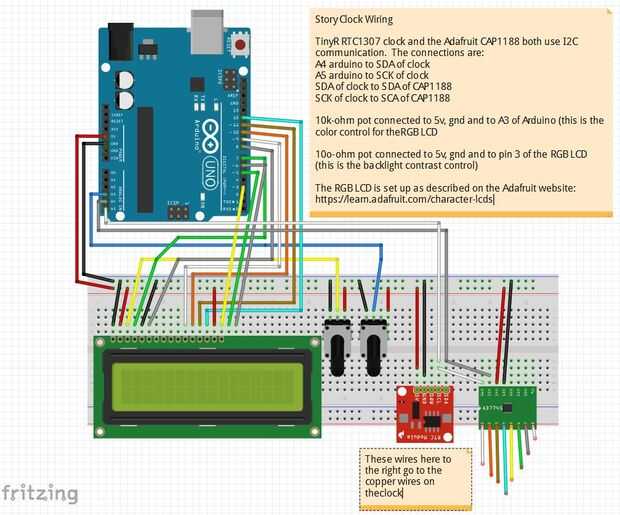

Cableado al reloj es bastante sencillo, o así parece (como mi segundo construir Arduino).
Las dos partes que 'hable' con el Arduino usando I2C; el reloj y los brotes de sensor cap1188. Había cableado del reloj primero a pines A4 y A5 de la Arduino. Entonces 'Margarita' la cap1188 breakout Junta en conectando el SDA y SCK salidas del tablero de arranque reloj (esencialmente están cableados en paralelo).
Un diagrama de cableado para el tablero RTC exacto que utilicé es aquí:
http://Smart-prototyping.com/Arduino-Tiny-RTC-I2C-...
Hay dos potenciómetros de 10k-ohm para controlar la retroiluminación color y contraste. Llegan 5v y tierra a los postes de exteriores (no importa de qué lado lo consigue) y los postes centrales o a3 de Arduino o al pin 3 de la pantalla LCD.
La pantalla LCD es cableada exactamente como se explica en la Página Web de Adafruit:
https://Learn.Adafruit.com/character-LCDs
como es el sensor de CAP1188:
https://Learn.Adafruit.com/Adafruit-cap1188-breako...
Como de costumbre, compré bastantes componentes para hacer un reloj en el tablero y otro de verdad. Por lo tanto, tenía una versión breadboarded de trabajo para mirar como alambré uno real dentro de la carcasa del reloj.
