Paso 3: Herramientas, materiales y archivos
HERRAMIENTAS
- Othermill
- Computadora con Otherplan instalado
- Hardware de montaje y soporte de alineación incluida con el Othermill
- Soldadura de hierro
- Molinos de extremo plano, 1/64" y 1/32"
- Molino de extremo plano, 1/16" para limpiar todo exceso de cobre (opcional pero recomendado)
MATERIALES
- En blanco FR-1 PCB doble cara
- Cinta de doble cara
- De la soldadura
- Goma de la soldadura
- Aguja de coser
- Hilo de rosca negro
- Las correas del velcro, 3/4", negrou otra forma de correa de reloj
COMPONENTES ELECTRÓNICOS
- Zócalo del IC, de 8 pines
- Chip de Atmel ATtiny Usé el ATtiny85.
- LEDs, SMD (2) SMD = dispositivo de montaje superficial
- Resistencias, ~ 50 ohmios, SMD (2) Valor exacto no es importante.
- Botón momentáneo, Plaza, SMD Utilicé estos, pero otros se ajuste demasiado.
- Batería de botón, CR2032, 3 voltios
- Moneda de la célula de batería titular
ARCHIVOS

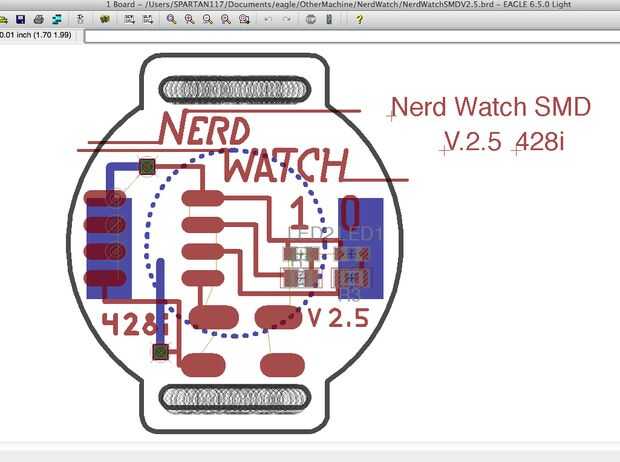

- Fichero de la placa del águila NerdWatchV2.5.brd para el reloj
- Sketch de Arduino NerdWatch.ino a ir sobre el ATTiny. El archivo .zip incluye aquí tiene el dibujo, así como las bibliotecas que tendrá que instalar para conseguir el bosquejo funciona correctamente.
Archivo de EAGLE para ATtiny programador TinyProgShield.brd (opcional)
- Nota: Recuerda instalar las bibliotecas en Arduino antes de intentar compilar el bosquejo. Aquí está cómo:
- Descargar e instalar Arduino si no lo has hecho ya. Usted puede obtener desde el sitio de Arduino.
- Descargar el archivo NerdWatch.zip y recuerda donde lo guardaste.
- Lanzamiento de Arduino. Ir a dibujo > Biblioteca de importación > Agregar biblioteca y vaya a donde se guardan NerdWatch.zip.
- Seleccione el archivo .zip entero y dejar que Arduino instalar las librerías de forma automática.
- Reiniciar el Arduino para activar las bibliotecas. Nota: Si usted tiene cualquier problema, los Foros de Arduino son un lugar espectacular para hacer preguntas para usuarios avanzados y programadores nuevos por igual.

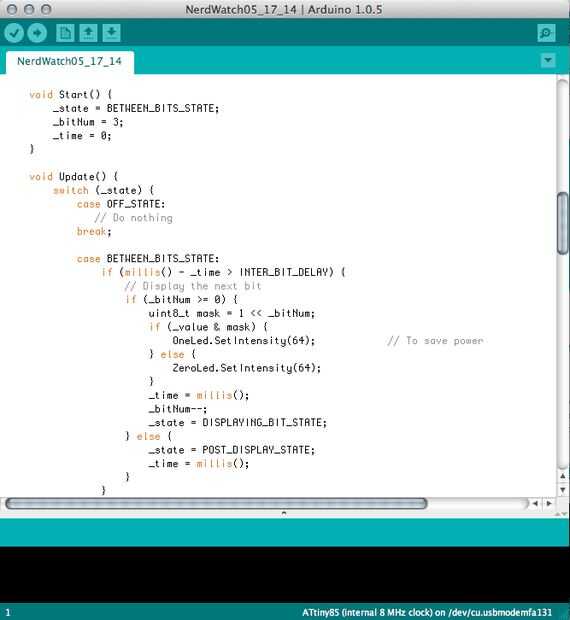

- Usar Arduino para abrir NerdWatch.ino y compilar el código.
Para versión 3.1 necesita estos archivos:
- Archivo de águila NerdWatchV3.1.brd
- NerdWatch.zipmismo archivo en cuanto a la v2.5
- Archivo EAGLE SMDtinyProgrammer.brd para la placa del programador de ATtiny SMD
