Paso 3: Instalación de los LED de tira
A continuación, necesitamos instalar los LEDs en el interior de los recintos de la recién creada caja de luz.
Hay dos opciones en esta etapa – o bien, puede utilizar LEDs individuales y resistencias (que me parece es un poco feo, pero funciona), o usted puede utilizar algunos de lo 'strip LED' que se utilizan en cocinas modernas para lightingeffects impresionante. Me estoy centrando en instalar tira de LEDs, ya que son mucho más simples de instalar.

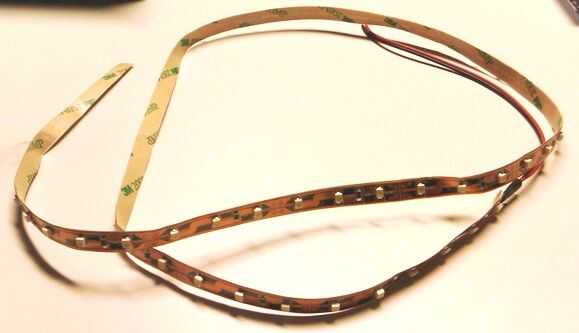

Luces de tira son tiras de material plástico flexible del PWB que tienen grupos de LEDs y las resistencias pre-instalado. Están diseñados para de la C.C. 12V y un adhesivo de respaldo material Unido, para que instalarlos es tan sencillo como retirar el papel soporte y pegar hacia abajo. Normalmente puede ser cortadas en conjunto de 3 LED, como componentes individuales de luz. La foto de la muestra a la típica luz de tira. Había utilizado luces de tira de 2 x 1m para el proyecto.

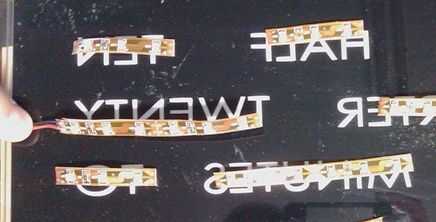

Comenzar cortando la tira de luz en las secciones de la longitud adecuada de las palabras iluminadas. En el caso de mi franja de luces, hay una línea de corte cada 3 LED, usé 3 LEDs para palabras cortas y 6 LEDs para palabras más largas.

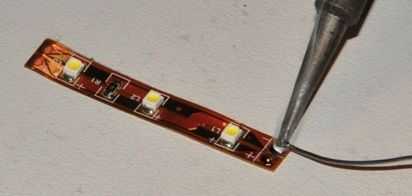

Una vez que las palabras individuales se ha cortado por el uso de luces de tira un pequeño soldador para estaño los extremos – está plastificado, pero debe soldar fácilmente.

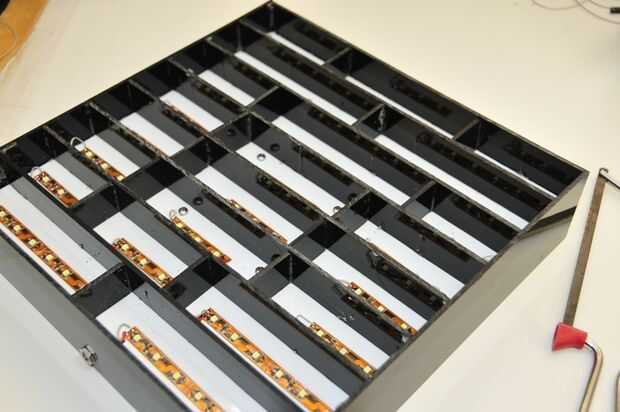

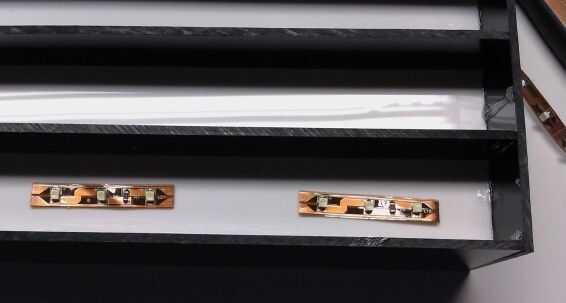

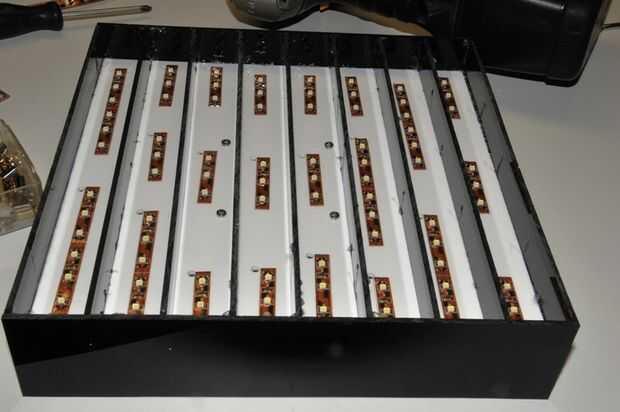

A continuación, quite el soporte de papel, exponer la superficie adhesiva adhesiva y coloque las tiras en la parte posterior de cada caja de luz pequeña de la cámara. Alineación no es muy crítica, pero tratar de que la franja centrada a lo largo de la palabra que se supone que la luz. Utilice la plantilla como guía que le muestre Dónde instalar las tiras. Tenga cuidado al instalar las tiras para asegurarnos que el + y -las conexiones son uniformes (es decir, todos + o todos + abajo) no importa qué Convención utiliza, solo ser consistente. En un reloj, que no era coherente, y descubrió que la razón por qué una de las palabras no era la iluminación - la tira fue instalado hacia abajo, así fue efectivamente conectado al revés... Es media hora de mi vida nunca volveré...

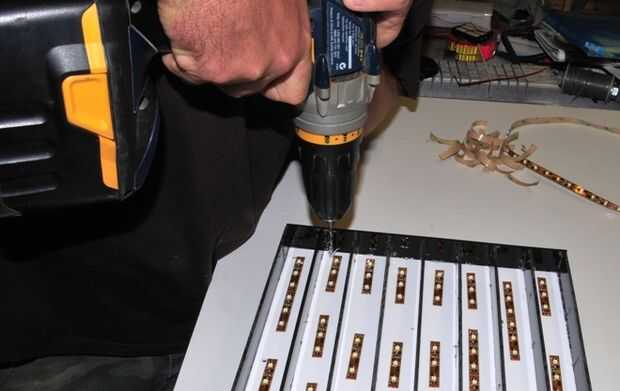

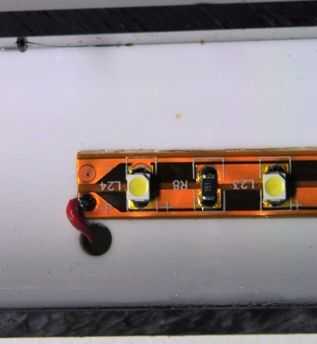

Una vez las tiras han sido pegadas abajo, utilice un taladro pequeño (3mm de diámetro) y perfore un pequeño agujero al lado de la franja de luz el cable para conectarse a través de. Tenga cuidado de no perforar un agujero en la tira de material ligero.

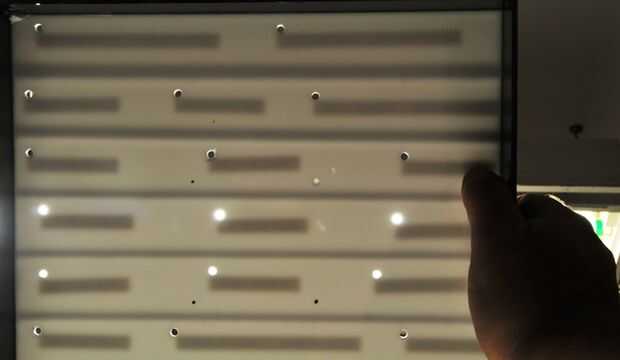

A continuación, sujete el ensamble hasta una luz y marque los orificios para el controlador a instalar, utilizamos una luz detrás de la Asamblea para asegurarse de que los agujeros que se perforación no interfieran con ninguna de las luces de la tira.
A continuación, instalar 4 sistemas de separadores hexagonales corta el controlador montado sobre.

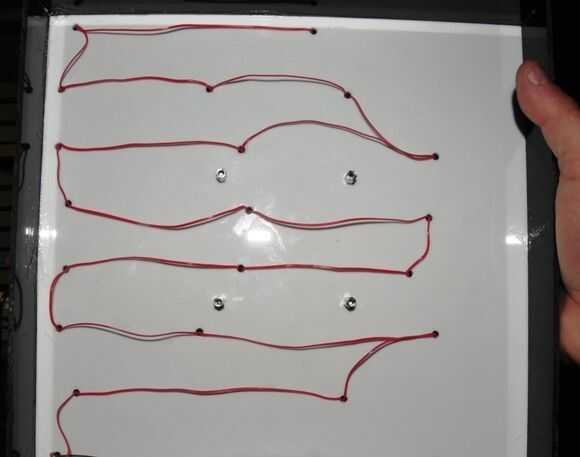

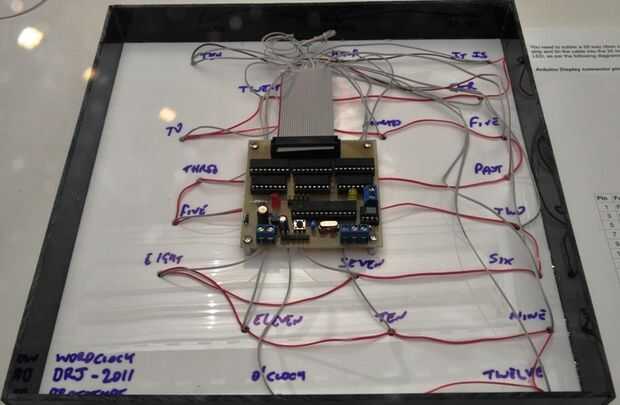

Asamblea de continuar soldando un alambre entre todas las conexiones '+' – Recuerde que el regulador tiene un común + entre todas las palabras – este es el cable que ejecutar a continuación.

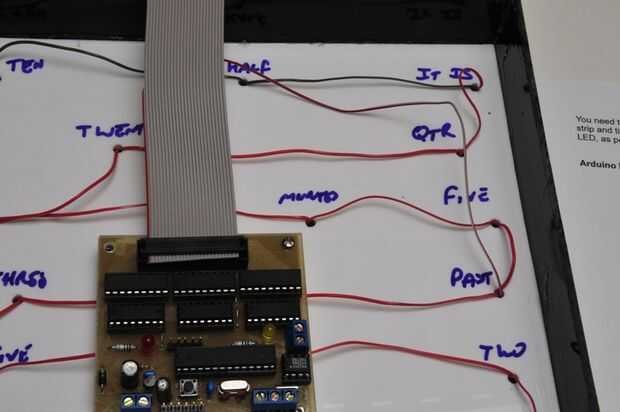

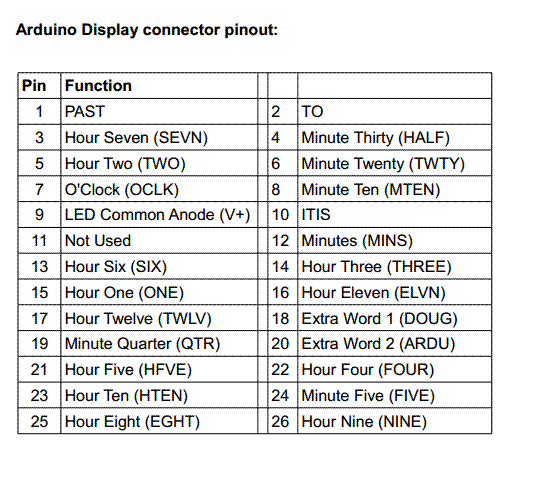

Ahora, tira de los extremos del cable de cinta de 26 manera y Conecte cada uno a su palabra respectiva, como se detalla en el manual de la tarjeta controladora que se puede obtener desde aquí: http://www.dougswordclocks.com/manuals/Controller.pdf . Tenga cuidado de permitir holgura extra en el extremo del cable de cinta que tiene el conector, para permitir que se conecte a la tarjeta controladora.
Una vez que todas las luces de la tira se han instalado y soldado, instalación los deflectores finales entre las palabras usando pegamento. Tenga cuidado para evitar goteo pegamento por todas partes!
