Paso 4: Añadir electrónica

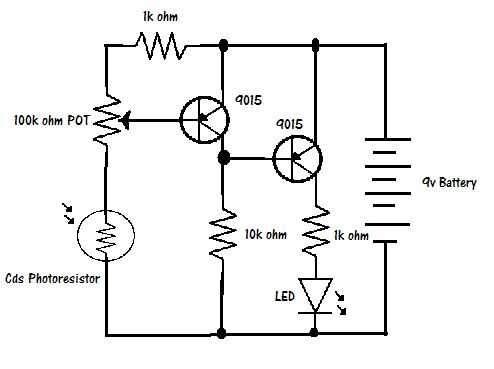

El circuito se muestra a continuación, en la primera y la segunda foto. Asamblea es bastante básica, asegúrese de que la polaridad de los LEDs y transistores son correctos.
Para aquellos que todavía piensan que esto es fácil, ¿por qué no desafiar a sí mismo y 'freehand' el circuito? No construir esta en un PCB, tratar de soldar todos los componentes para una masa! : D

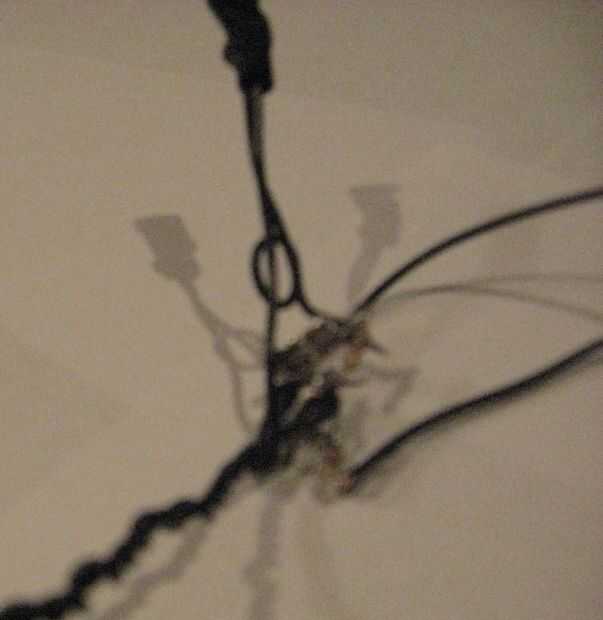

Para soldar este a mano alzada, intente buscar en el diagrama 1 foto. Este circuito se reunirá sólo torcer plomo componente juntos y luego soldarlos.
Quieres espacio en la fotorresistencia, debe hacer esto en 2 o 3 pulgadas de corte de 2 hilos. Cuando usted corta los dos cables para el clip de la batería, asegúrese de que los cables son por lo menos la mitad de la longitud del registro. Cuando usted corta los cables del LED, los hacen del tamaño del diámetro del disco. Ahora añadir el Clip de la batería de 9V.

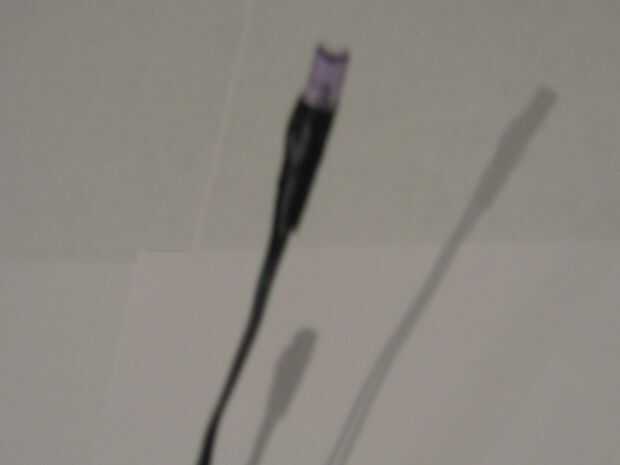

Ahora, tomar algunos cinta aisladora para proteger las conexiones. Foto tres muestra el LED pegado. A continuación añadir la batería de 9V para encender el circuito.
Terminar de grabar por grabar el circuito para el registro. Caída record en la pared y realizar ajustes en la colocación de la batería para evitar que el reloj que se inclinan en una dirección.

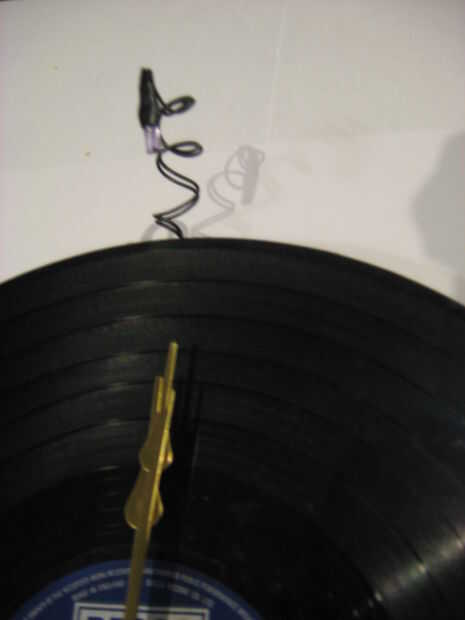

Foto cuatro muestra los cables de LED curvada muy bien. Puede hacer esto por envolver el alambre alrededor de tu dedo y luego colocándolo en el lugar que quieras que sea.
Calibración:
Cuando ajuste la cantidad de 'dark' antes de que encienda la luz, aquí es cómo usted lo. Ajustar el bote con un destornillador hasta que el LED se enciende. Ahora, lentamente gire el destornillador hacia atrás hasta que el LED se apaga. Calibración realizada! Cuando se oscurezca, se enciende la luz! Recuerde: quizás tenga que realizar pequeños ajustes desde donde usted montado el reloj y donde pones el reloj.
Video de calibración:
