Paso 7: Cosas de Hardware más
![]()
![]()
![]()
![]()

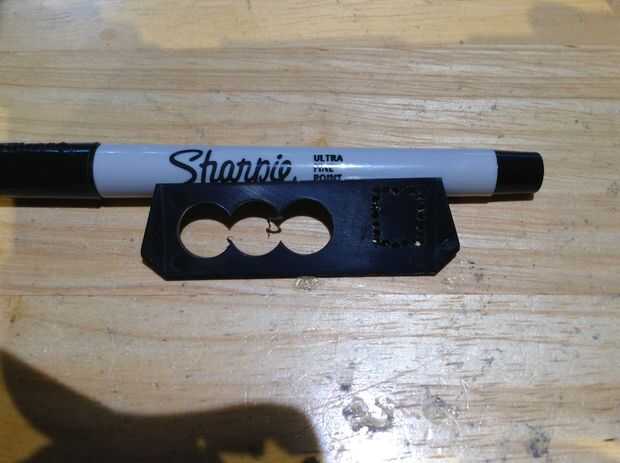

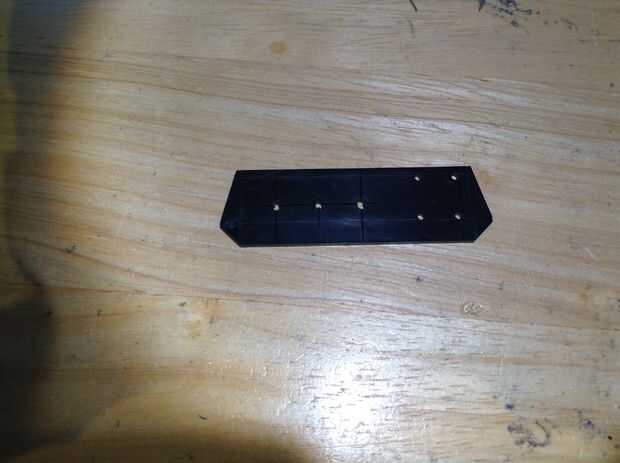

Físicamente, tenía el tiempo más difícil hacer la parte trasera. Con las herramientas a mi disposición, había absoluto ideal para cortar el rectángulo para la toma de corriente. No podía mover a la clavija hacia atrás debido al soporte de la batería por lo que no se podía utilizar un simple agujero. He creado una plantilla para ayudarme a marcar con precisión los paneles posteriores para la perforación. En cuanto al orificio de toma de alimentación, resultó mejor sólo tiene que utilizar una broca pequeña para ir alrededor del contorno, la cortar utilizando el cortador de alambre y luego presentar los lados para ser liso e incluso.

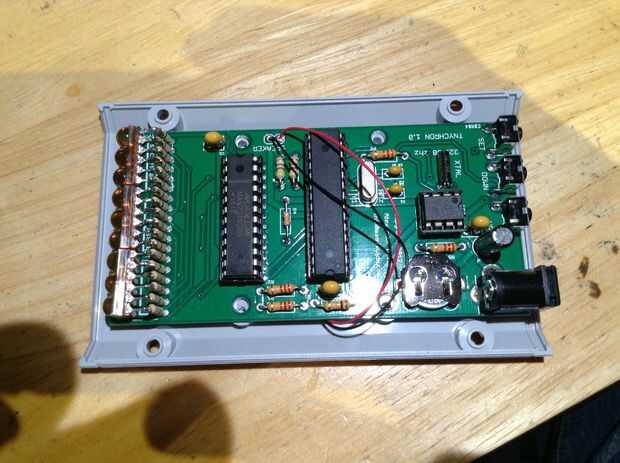

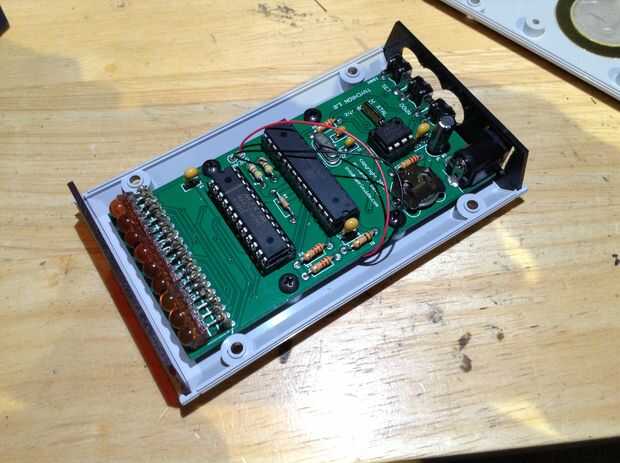

Aquí es lo que es en el reloj en cuanto a hardware:
ATMEGA328p registrado a 16 mHz con un cristal externo
Cristal de 32kHz y chip RTC DS1307
portapilas baterías de 12mm 1220
Controlador de pantalla de 7 segmentos cátodo común MAX7219
Me doy cuenta de que probablemente podría hacer las mismas funciones usando sólo el ATMEGA328p. Sería más trabajo de codificación y creo que no alcanzarían la misma vida de batería de falta de poder como obtenido el DS1307.
