Paso 12: Fuente de alimentación
Usé un 9-0-9 transformador. Usé un circuito rectificador simple para ir con el transformador.
El circuito es un rectificador seguido por un filtro L-C que se convierte en la entrada para el 7809 de IC y la IC 7805. Aunque estos IC puede tolerar el calor que se genera, es mejor utilizar un disipador de calor para el 7805. Colocar el disipador de calor es cosas básicas que creo que tengo que elaborar o instruir.

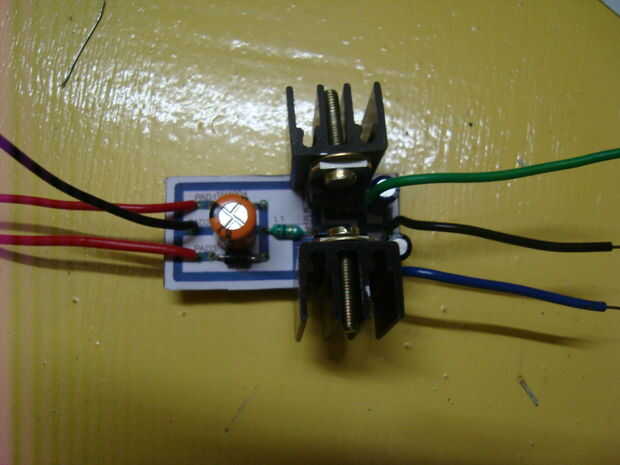

Los tres cables de entrada de la izquierda (rojo-negro-rojo) son el 9-0-9 entrada de corriente alterna desde el transformador.
Los cables de salida de tres a la derecha (Blue-negro-verde) son el 5-0-9 CC. 5V es para la circuitería digital y 9V para el motor con una tierra común.

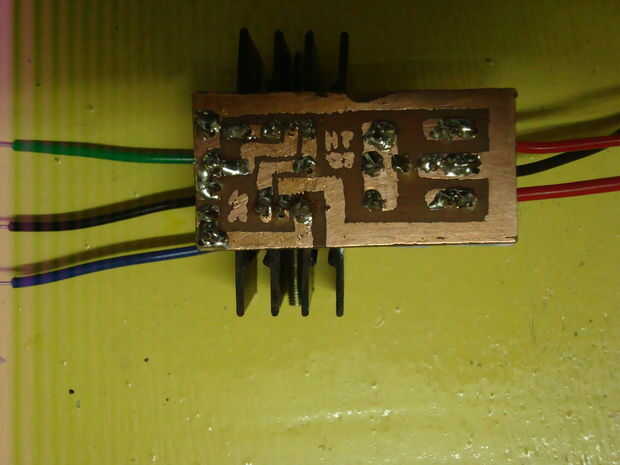

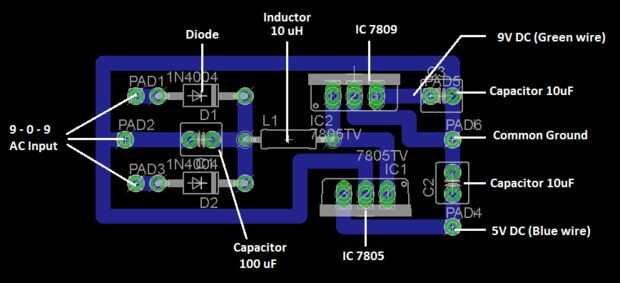

He subido el archivo en formato EagleCAD de la Junta y el esquema. Las imágenes también explican las distintas partes en el PCB. A ver cómo hacer mi PCB: http://hpposts.wordpress.com/2014/02/03/making-pcb...
