Paso 1: materiales
Aquí está una lista de todos los materiales que necesitarás:
Una batería de 9 voltios y el clip de la batería

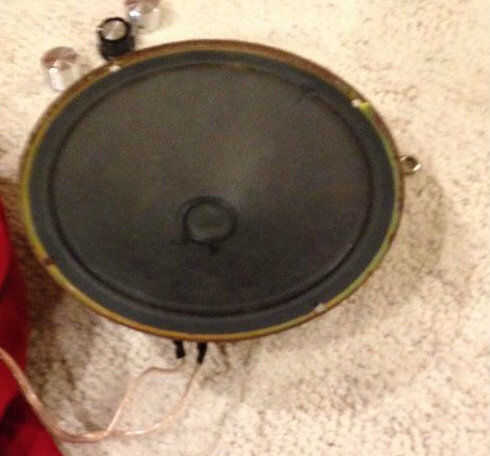

Un altavoz (utiliza un altavoz de 4 ohm de 8 pulgadas que recogido para un amplificador de guitarra que tuve) - 8 ohm recomendada
Cualquier amplificador lm386 (utilicé un lm386n-1)
Un protoboard (es opcional si va a soldar el circuito)
Cable de conexión - cualquier cable eléctrico
Un interruptor de
Pinzas de cocodrilo (opcionales)
Un condensador de 100uf (uf microfaradio de medios)
A1/8 en mono o estéreo jack de audio si usted está planeando sobre el uso de un reproductor de mp3
1/4 en mono jack audio si usted planea usar una guitarra
Cualquier condensador entre 220 a 1000uf
Un condensador de 470pf (0.047 uf) - pf significa picofaradio
condensadores de 10uF (x2)
0.1uF condensadores (x3)
resistencia de 10 ohm
Resistencia de 10K (10000 ohmios)
Mochila de su elección
De la soldadura
Un potenciómetro de audio forma cónica (cono logarítmica)
Protoboard (perfboard) - si va a soldar
Un cuadro de proyecto para albergar el circuito en
metal de desecho

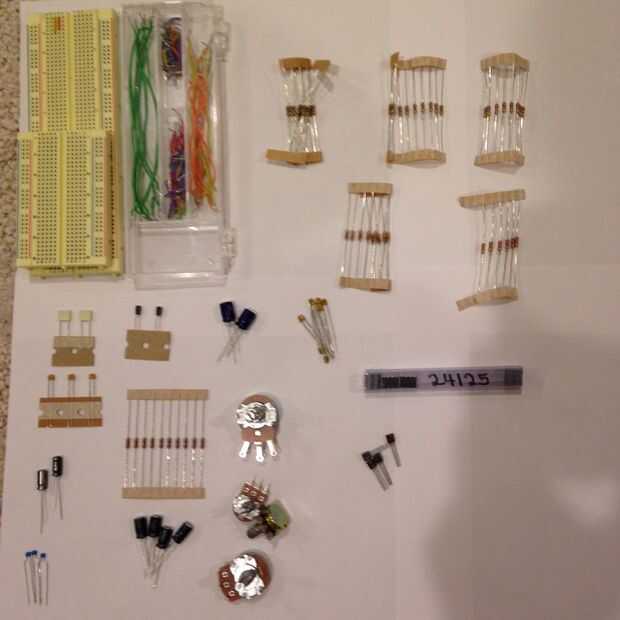

-algunas de las partes están marcados no utilizados en la imagen porque he comprado diferentes tipos de potenciómetros, diferentes valores de resistencias y muchos valores diferentes de condensadores.
Herramientas:
Desaislador alambres
Tijeras
Tijeras (opcional)
Golpes (opcionales)
Taladro con brocas que son más grandes que el eje de sus potenciómetros
Soldadura de hierro
Si esto genera en un protoboard de todos los componentes tendrán que ser a través de componentes de agujero
Recibí mis componentes de algunos minoristas en línea diferentes (sitios web enumerado a continuación):
http://www.digikey.com/ - todos mis componentes excepto el lm386 y el potenciómetro vinieron desde aquí
http://www.Jameco.com/webapp/WCS/Stores/servlet/PR... -el lm386n-1
http://www.Amazon.com/Alpha-Potentiometer-100K-AUD... -el potenciómetro
