Paso 2: Montaje mecánico y eléctrico de conexión
1 Asamblea pista y rueda como instrucciones.
2 instalar controlador Arduino UNO, receptor IR, módulo de impulsión del motor L298N y batería en el chasis.

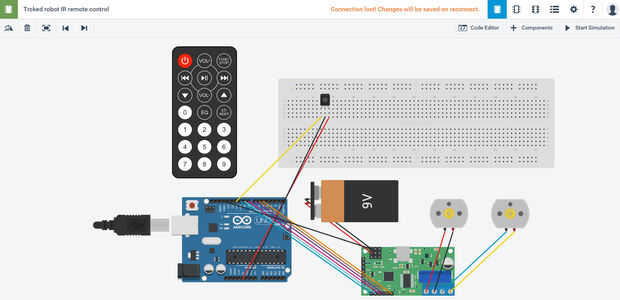

3 cableado

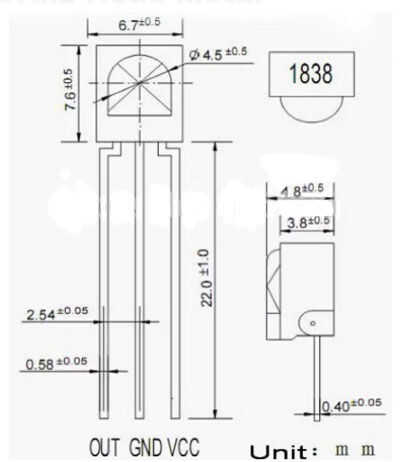

Pines de Arduino para receptor IR :
11 - IR receptor o/p de la señal
5V - receptor IR Vcc
TIERRA - tierra de receptor IR
Pines de Arduino al módulo de impulsión del motor L298N :
10 - ENA
9 - IN1
8 - IN2
7 - IN3
6 - IN4
5 - ENB
Conectar Arduino GND pin y módulo de impulsión del motor L298N GND.
Módulo de impulsión del motor L298N :
Conectarse o/p de potencia Motor A y B
Conecte la batería al controlador Arduino y L298N módulo de impulsión (puede utilizar la batería hasta 12V.)
