Paso 3: Preparar el relleno
Mira el esquema adjunto. El cableado es bastante sencillo.

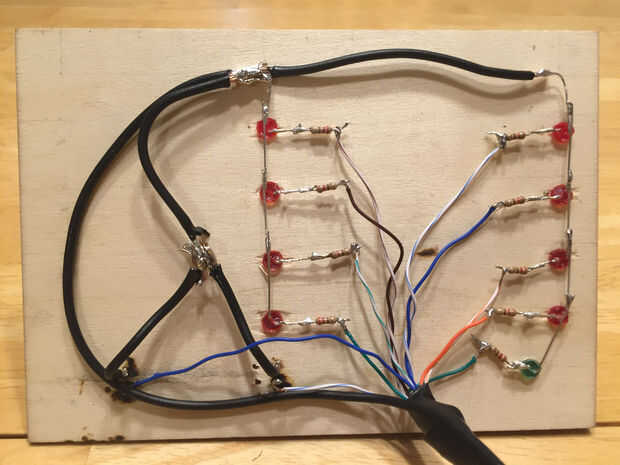

Comienzo por soldadura su cátodo conductores. Ejecute el cable de tierra a un lado de cada uno de sus botones.
Clip el ánodo conduce y todos los de la resistencia conduce a un tamaño razonable. Solde un resistor para el extremo del ánodo de cada LED. Al otro extremo de cada resistencia, conecte un cable que se conecta a la placa.
La última cosa que necesita hacer es conectar el cable al lado opuesto de cada pulsador como el cable de tierra está conectado a.

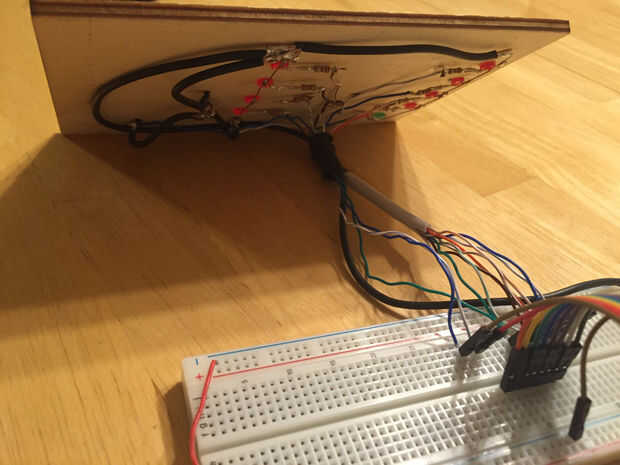

En el lado de la protoboard de cosas, conecte su cable de tierra para el bus de tierra. Conecte los otros conductores a la protoboard en cualquier orden que te hace feliz.
El siguiente es hasta la conexión con el Raspberry Pi. El adjunto muestra esquemático que pins te tendrá que conectarse si utilizas el código del siguiente paso.
