Paso 2: Cableado del Sensor Flex

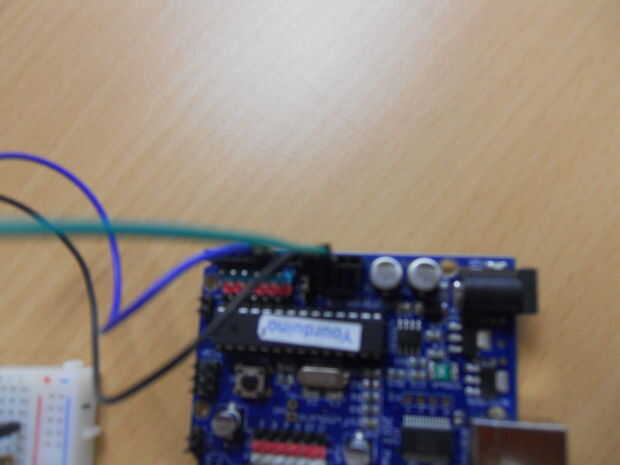

Para empezar, conecte un cable de puente en el pin analógico 0 en Arduino. Conecte este cable puente detrás del lado izquierdo del sensor flex en el tablero de pan. Luego, tome otro puente cable y enchufe en 5v en el Arduino. Este puente conectará detrás del otro lado del sensor flex en el protoboard. A continuación, conecte en la resistencia de 22 k detrás el mismo alambre de puente 0 analógico y los otros espacios de extremo 2 apart. Esto será donde el cable de tierra. Conecte otro cable de puente en el suelo en el Arduino y ponga el otro extremo en el mismo carril como el otro extremo de la resistencia no conectado al sensor flex. El cableado del sensor de flexión se debe hacer. A continuación, los cables de los LEDs!
