Si buscas algo alimentar un LED de una sola batería tarde o temprano acabarás con un Joule Thief.
El diseño clásico es en Wikipedia, una versión más moderna sólo utiliza un solo inductor - como el 99% de todas las luces de jardín solares...
Me he pasar horas interminables tratando de hacer un transformador mejor, utiliza transistores mejor, lo que sea y lo probé.
Pero no importa lo que he intentado, no circuito realizada en pilas sin utilizar entre 25 y 40 mA para un LED blanco va bien.
Así que en lugar de encontrar piezas mejor comenzaron a centrarse en el funcionamiento real detrás de este circuito y en comparación con un número de diferentes diseños, como el ladrón de Joule sobrealimentado y versión varios transistores adicionales para una regulación de la retroalimentación en la base del primer transistor - todo lo que desperdicia energía o hace que sea difícil comenzar el circuito con tensiones por debajo de 0.6 v.
Cuando me di cuenta un produce circuito optimizado correctamente una gran tensión negativa en la base del transistor cuando el pulso a la LED se apaga decidió utilizar este pierde lo contrario engergy para alimentar a lo LED así :)
En esta configuración el LED también ofrece una versión lame de la regulación de la retroalimentación para que el brillo no cambia demasiado con la tensión.
Lo que usted necesita:
Las partes como lited abajo.

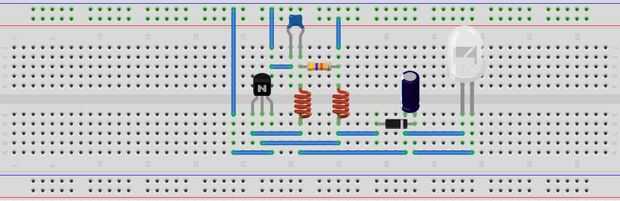

Una soldadura hierro o como alternativa un protoboard.
Habilidades básicas en la lectura de esquemas.
Una mano tranquila si quiere construir en miniatur sin un protoboard o placa de circuito.
No ha creado un circuito para el grabado de las piezas cuenta es bastante baja y no demasiada gente Grabe un Consejo a menos que para las piezas de SMD.
Lista de partes:
C1 = 10ΜF 10V
C2 = 10nF cerámica
R1 = 50 k ohmios
D1 = 1N60P
Q1 = 2SC1815 - pero cualquier transistor de audio con un HFE mejor que 150 debe transistor conmutación estándar, bien como el BC557 podría no funcionar en absoluto.
Transformador está devanado en un inductor estándar que fue stipped de los cables originales.
Bobina es un transformador estándar centro aprovechado.
La bobina de la base tiene 6 bobinas, la bobina en los bobinados de colector 15 - diámetro de alambre no es crucial.
Si no tienes el núcleo de ferrita de un inductor pequeño que una varilla de ferrita va a hacer así, hubiera podido añadir unas cuantas más bobinas en la bobina del colector aunque.
Una bobina de aire funciona bien también, pero usted necesita alrededor de 30 vueltas en la bobina de base y 60-75 en el emisor de la bobina, el rendimiento global será algo menor debido a las pérdidas.
¿Bueno como creo que este circuito funciona?
Primero parece que no tiene ningún sentido en absoluto en él, pero un examen más detallado muestra el voltaje diferencial entre base y colector es el más alto en el sistema-al menos en un circuito sintonizado correctamente la tensión de base caerá muy por debajo de cero.
Simplemente úsalo de lo contrario pierde energía como la tierra de la fuente del LED.
A cambio obtener una regeneración de la base que hace que el LED funciona siempre con su máximo brillo con una salida mucho mejor que los circuitos estándar que se puede encontrar.
C1 y D1 no son cruciales en términos de luz pero proporcionan un DC más estable en lugar de pulsos para el LED.
Como resultado, el brillo total es mejor sin pérdida de energía como el exceso que el LED no se utiliza se almacena en el condensador.
R1 sólo es necesario para iniciar el circuito, una vez funcionamiento podría ser desmontados como C2 forman un oscilador con las bobinas.
El estándar de que Joule Thief opera entre 10 y 250 kHz depening en el transformador y transistor, mi luz por siempre opera en alrededor de 1MHz.
¡ ADVERTENCIA!
Este circuito está optimizado para baterías de otra manera inútil y "muertas"!
Si desea utilizarlo con baterías nuevas (1.5-1. 65V) debe agregar resistencia de 10 a 100 ohms en serie con la fuente de alimentación.
También dependiendo del tipo de LED que uso es una buena idea para comprobar la tensión en el LED y si es mayor que la capacidad para agregar una resistencia para él así.
Usé un verde 10mm LED nominal a 3.4V y 20mA para mis pruebas.
Si desea mantener el recuento de piezas abajo puede disminuir el número de bobinas de la bobina con el colector a una proporción de 1:1 pero esto significa que no puede obtener suficiente brillo en voltajes belows 0.5V.
Otra opción es utilizar dos LED en serie como el circuito todavía regulará la salida por consiguiente.
Era capaz de usar 5 LED en serie pero como que no todo el camino hasta 0.3V - tienes que decidir lo que más le convenga.
Usando este circuito sin una carga va a destruir el transistor en la mayoría de los casos la tensión de base se dispara en las regiones de 20-30V - así que nunca lo use sin carga. Algunos transistores no importa este abuso que hacen algunos.
En mis pruebas he podido alcanzar el brillo casi completo a 0.4V @ 12mA, que es wuite un buen resultado.
En una pila nueva este circuito debe ser capaz de funcionar durante unas semanas.
Sólo crear el circuito en una placa de pan se ve muy feo, y se construyo una versión miniatura sobre Navidad y subir algunas fotos y un video corto del circuito en funcionamiento.
Con algunas modificaciones a una luz solar existente, que este circuito puede utilizarse para obtener 2 o 3 días de correr inseat tiempo de 8 a 12 horas, podría actualizar para esto en el nuevo año si alguien esta interesado.
Si decides probar este circuito por favor comparte tus resultados y comentarios aquí!

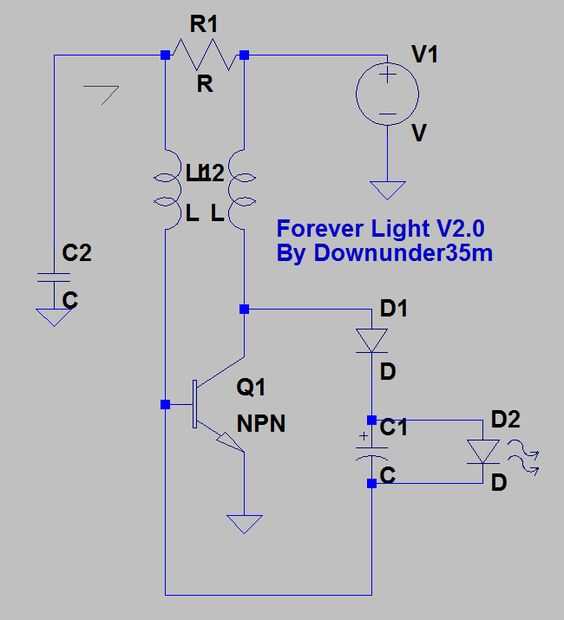

¡ Y sí! Sé que el circuito es muy feo y podría necesitar improovements pero creados rápidamente con LTSplice y creo que todavía es bastante fácil de entender.
También señalo el circuito en forma tal que permite para soldar las piezas entre sí de forma sencilla como prefiero trabajar sin una placa de circuito para tales diseños simples, usted verá lo que quiero decir cuando subo las imágenes de un prototipo que va directamente a una batería.
