Paso 1: Cómo empezar si tienes poca o ninguna pista sobre electrónica
Como sé que muchas personas tienen inquietudes sobre la identificación de piezas, soldadura y prueba electrónica que voy a intentar dar algunos ayudan con lo básico.
1. encontrar un núcleo de transformador adecuado...
Como ya mencioné un núcleo de ferrita es la mejor opción.
Básicamente cualquier núcleo de ferrita lo de la luz para siempre a menos que desee centrarse en alta potencia en vez de muy bajo consumo de energía - que era la principal cárcel aquí.

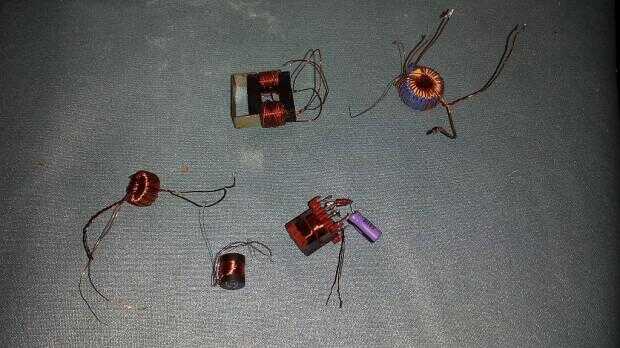

Verifique la imagen en algunos casos que he utilizado para mis prototipos:
Incluso un aircoil sin ningún material de la base funciona si añades algunas bobinas más, pero se reducirá un poco rendimiento.
Encontrará mucha información en la web sobre cómo tal transformador del viento después de quitar los cables originales de él, pero he encontrado la mayoría de sólo confuso decir que muy bien.
Para hacer más fácil simplemente no importa empezar enrollando la bobina para la conexión base, dirección.
Fije el extremo del alambre con alguna cinta o soldadura a una terminal si tiene un núcleo, como el con el púrpura condensador soldado en.
Esta primera conexión es la base del transistor.
Una vez en el número de vueltas fijo el extremo suelto - este es el otro extremo de la bobina de base.
Tomar el alambre otra vez continuar bobinado en la misma dirección para la bobina de colector.
El primer bit de este cable es la conexión superior de la bobina de colector que conecta con el positivo de la batería y la resistencia entre las dos bobinas.
Una vez usted ya las vueltas que el extremo del cable se conecta al colector del transistor.
2. identificación del transistor.
Recomiendo para todo el mundo familiarizado con la electrónica simplemente ir a una tienda y pedir buen audio transistor del tipo NPN con una calificación de HFE por encima de 200 - que chicos saber y, con varios tipos, el más barato tomar ;)
Si usted sabe cómo manejar un polímetro puede salvar transistores de electrónica antigua.
Forma más sencilla de obtener los datos para el transistor debe comprobar en línea la hoja de datos para él.
Si no puede encontrar cualquier información en el pinout se puede un multímetro en modo de comprobar qué pin va donde la prueba de diodo.
Conecte la sonda positiva a una de las tres patas y el negativo a otro.
Usted quiere encontrar el pin en la punta de prueba positiva que dan una lectura entre 300 y 800 para los otros pines en la punta de prueba negativa.
Una vez identificado este la base del transistor - generalmente el pasador a su lado es el colector y el último el emisor.
Si no te estas leyendo que podría tener un transistor PNP, en este caso se identifica la base de la misma manera que el anterior pero con la punta de prueba negativa - como no modifico el circuito en esta etapa para transistores PNP, simplemente ignora tal transistor y soldadura hacia fuera uno diferente.
3. los diodos...
Como muchos LED tiene problemas al ejecutar a muy altas frecuencias he añadido un diodo de germanio, 1N60P, si usted no puede encontrar una prueba el 1N4148 en su lugar o si peor viene a empeorar cualquier diodo estándar usted puede encontrar.
No todos realizan la misma a altas frecuencias así que puede que tenga que probar algunos diodos para el funcionamiento en el circuito.
4. condensadores.
La elctrolytic capacitor paralelo al LED es opcional, pero si usas uno para mayor brillo no van más allá de 4.7µF ya no es necesario a altas frecuencias.
Dependiendo de transformador diseño quizá quieras experimentar con diferentes valores para obtener al mejor partido para su transformador y el condensador de cerámica es más crítico.
5. soldadura...
Soldadura no es ningún misterio, una soldadura de núcleo de hierro y flujo caliente lo hará, un punto de aguja punta de soldadura facilita.
La mayoría de mi prototipo se suelda directamente con ninguna placa de circuito o similar.
Pero por supuesto para propósitos de prueba ayudan un tablero de pan y siempre es el viejo truco de los esquemas de dibujo sobre un trozo de cartón, empuje los cables de todos los componentes y soldadura de la conexión de cables en la parte posterior de la cartulina - qué trajes de tus habilidades lo mejor ;)

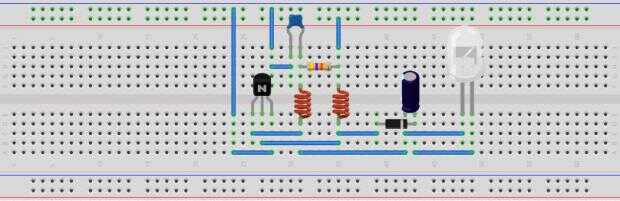

En caso de que desee utilizar un protoboard he creado un layout simple:
Mantener en mente es sólo un diseño y tienes que marcar las piezas antes de seguirlo.
El transistor que se muestra A.C. desde la izquierda a la derecha, base, colector, emisor - si usted inout diferencia ajustar por consiguiente.
El transformador se muestra como dos bobinas separadas por la facilidad de comprensión.
La bobina izquierda es la bobina de base, el segundo emisor de la bobina, simplemente conecte el transformador para que coincida con.
Breadboards no son siempre perfectos en cuanto a conexiones, especialmente con los diámetros de alambre más delgados, si en duda uso cables más gruesos o dobles comprobar con un multímetro de conexiones adecuado.
